Вакуумското вшмукување е основно решение за „флексибилно фаќање“ во индустриската автоматизација со четири основни предности: неоштетено фаќање, приспособливост на повеќематеријални/неправилни работни парчиња, чиста и заштита на животната средина и флексибилно работење. Може да се прилагоди на различни индустриски карактеристики на работните парчиња (тенки/дебели, прецизни/груби, санитарни/стандардни).
Основни вакуумски вшмукувачки чаши за топчести зглобови ZP
Како водечки кинески производител, обезбедуваме приспособени основни вакуумски чаши за вшмукување со топчести зглобови ZP (Ø10-32mm) за неправилни работни парчиња. Одликувајќи се со вртливи глави, удари на тампон (6-50 mm) и висококвалитетна силиконска/антистатичка гума, нашиот фабрички директен добавувач обезбедува стабилност и намалување на бучавата. Најдобро за линии на литиумски батерии со опции од нерѓосувачки челик.
Кликнете и стартувајте го изборот
》Врати се на информации за производот

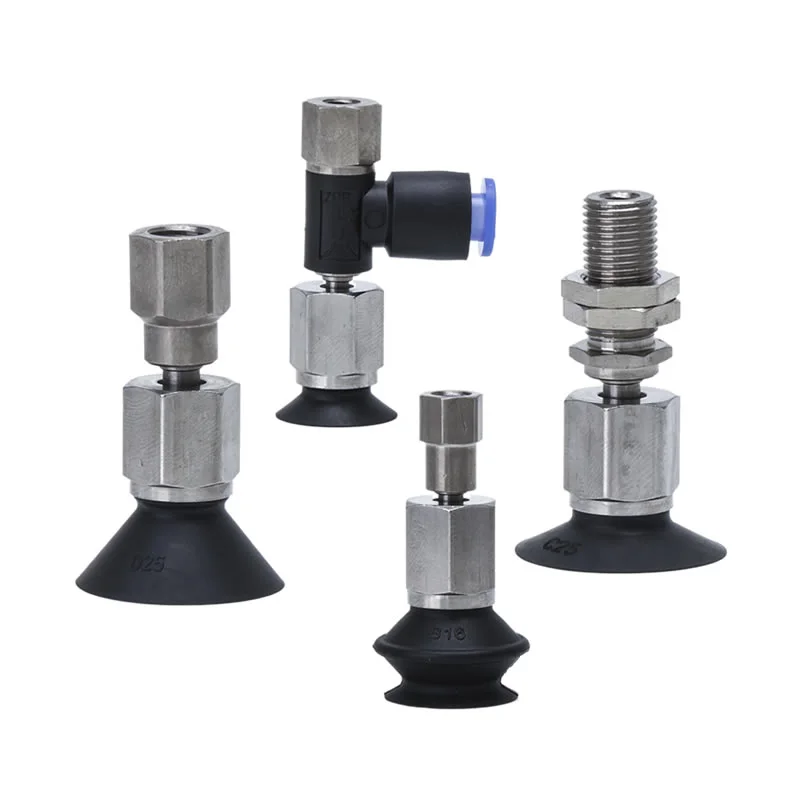

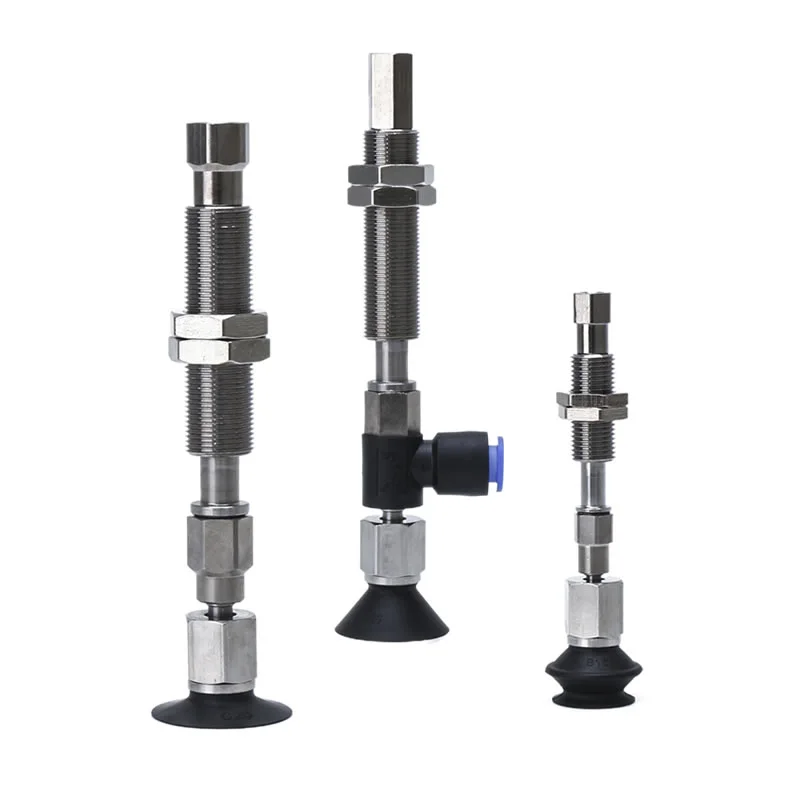

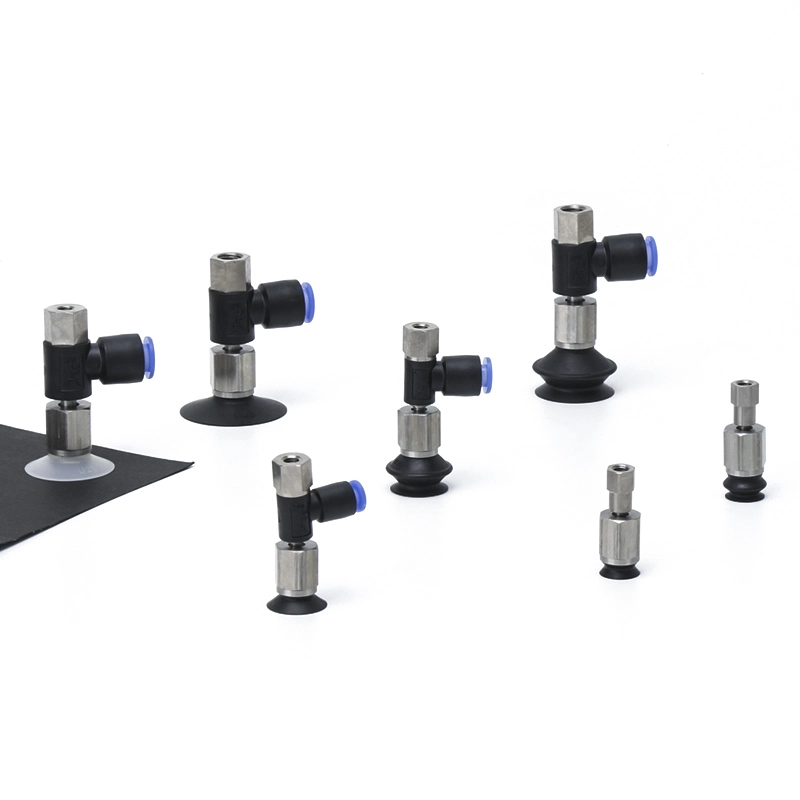

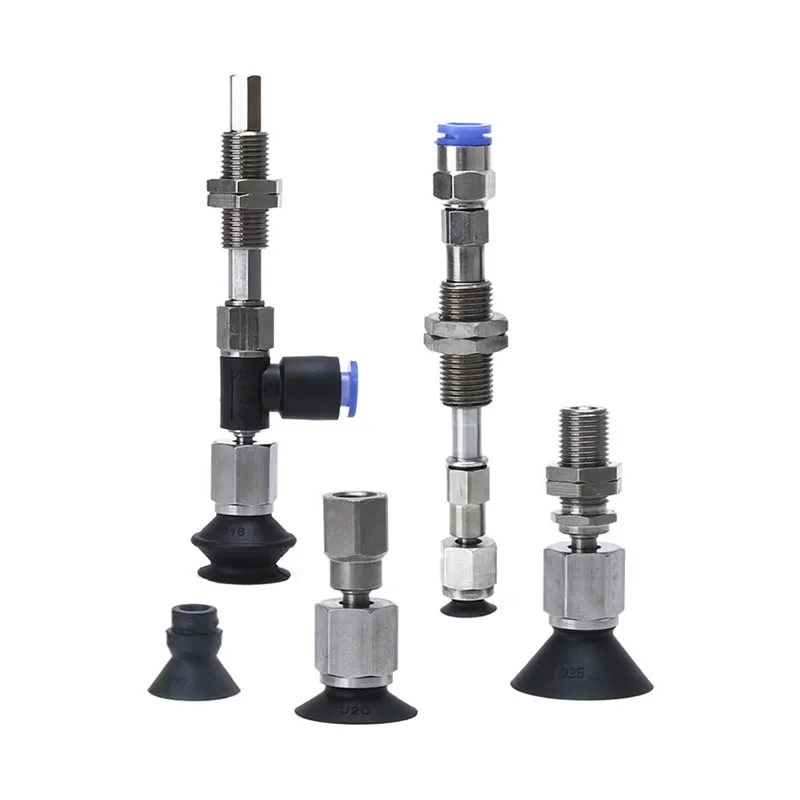

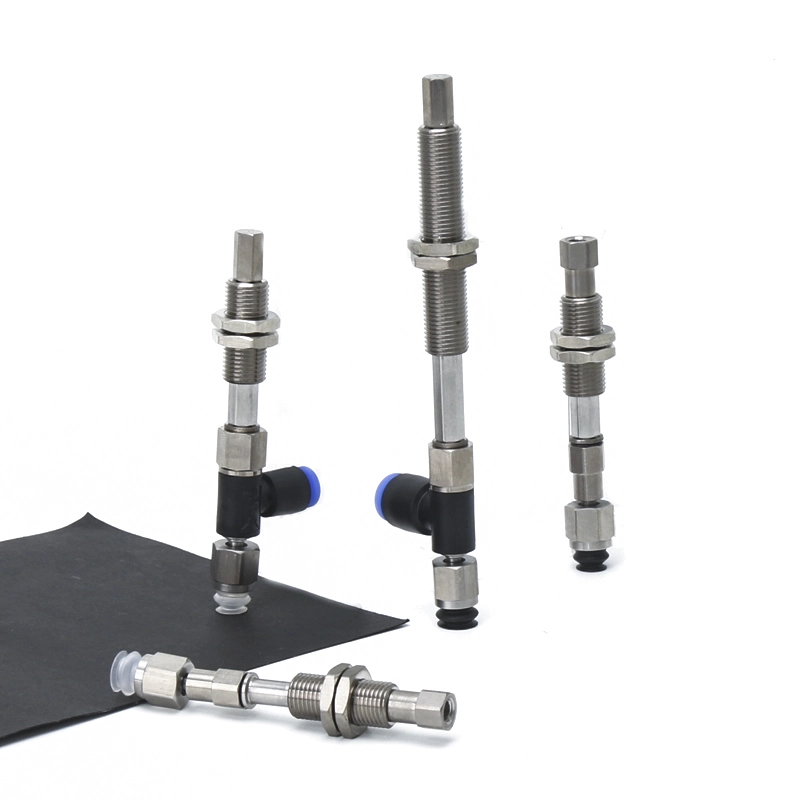

Основни вакуумски вшмукувачки чаши за топчести зглобови ZP
Тип на топчести споеви од серијата ZPTF со вакуумски влошки со адаптер
Тип на топчест зглоб од серијата ZPTF со тампон вакуумски влошки
Тип на топчест спој од серијата ZPRF со вакуумски влошки со адаптер
Тип на топчест зглоб од серијата ZPRF со тампон вакуумски влошки
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Commaelec е водечки кинески производител, вакуумската вшмукување со топчест спој од основен тип на серијата ZP е пневматска компонента со високи перформанси, специјално дизајнирана за фаќање на неправилни, наклонети или закривени работни парчиња. Неговиот дизајн вклучува механизам со топчест зглоб - потсетува на човечки зглоб - на местото на поврзување на вшмукувачката чаша; оваа карактеристика овозможува автоматско порамнување, овозможувајќи му на топчестиот спој да се ротира слободно кога чашата ќе дојде во контакт со навалена површина. Автоматски ги компензира аголните отстапувања за време на роботски операции за фаќање, со што се спречува истекување на вакуум предизвикано од несовршено запечатување. Достапна во дијаметри кои се движат од 10 mm до 32 mm, серијата нуди и опционални модели опремени со механизам за тампон (Buffer), со удари помеѓу 6 mm и 50 mm, за заштита на работните парчиња од оштетување предизвикано од механички удар.
Техничка супериорност
Основните вакуумски вшмукувачки чаши за топчести зглобови ZP не се само стандардни компоненти; тие се разновидни алатки дизајнирани за средини со високи перформанси.
1. Дизајн на адаптивна ротирачка глава
Основната предност на моделот ZPTF е неговиот механизам за вртење со топчести зглобови. Ова овозможува вшмукувачката чаша да се навалува и ротира, автоматски усогласувајќи се со аголот на работното парче. Оваа карактеристика значително ја подобрува стабилноста на индустриското ракување, особено за делови од каросеријата на автомобилот или обликувана пластика.
2. Сеопфатен опсег на големина и облик
За да се задоволат различните потреби за апликации, нудиме широк избор:
Опсег на дијаметар:Прецизни големини од минимум 10mm до 32mm.
Видови чаши:Достапен во рамни, ребрести, хармоника (мевчиња) и длабоки типови за ракување со се, од тенки листови до предмети со тешка текстура.
3. Флексибилни вакуумски приклучоци и инсталација
Ограничувањата на просторот во современите машини бараат флексибилни распореди. Нашите основни вакуумски чаши за вшмукување со топчести зглобови ZP карактеристика:
Опции за двоен излез:Вертикални и хоризонтални вакуумски влезови за беспрекорна интеграција во компактни простори.
Разновидност на монтирање:Опции за вклучување на адаптери или специјализирани држачи за тампон за приспособена инсталација.
Основни предности
Стабилност на зафат:Особено кога ракувате со заоблени панели на каросеријата на автомобилот, неправилно обликувани делови обликувани со вбризгување или кутии за пакување, дизајнот со топчести зглобови на Basic Ball Joint Vacuum Suction Cups ZP гарантира дека нивоата на вакуум остануваат постојано високи.
Намалување на бучава и удари:Кога е поврзан со држач за тампон, ефикасно ја апсорбира кинетичката енергија при контакт, а со тоа го продолжува целокупниот век на употреба на системот.
Прилагодливост на специјализирани работни услови:На пример, во индустријата за литиум-јонски батерии, може да се произведува по нарачка целосно од нерѓосувачки челик; обратно, во електронската индустрија може да се користат антистатички материјали.
Апликативни сценарија
Автомобилски делови:Фаќање заоблени компоненти како што се шофершајбната или панелите на вратите.
Логистичко сортирање:Ракување со пакети со нерамни површини.
3C Електроника:Постигнување прецизно вшмукување во затворени простори преку универзално прилагодување на зглобот.
Како да нарачате

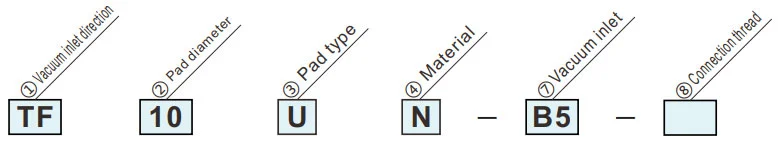

Тип на топчест спој со адаптер
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретана гума |
| F | ФКМ |
| ГН | ConductiveNBR |
| Г.С | Проводен силиконска гума |
Зелениот симбол е прилагодени модели
|
③ Тип на подлога
② Дијаметар на подлогата (мм)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Рамен тип | ● | ● | ● | ● | ● | ● | |||||||
| C | Рамен тип со ребра | ● | ● | ● | ● | ● | ● | |||||||
| B | Тип на мевови | ● | ● | ● | ● | ● | ● | |||||||
| ① Насока на влезот на вакуум | D | Длабок тип | ● | — | ● | — | ● | — | ||||||
| ТФ | Вертикална |
|
⑦ Влез за вакуум | Женски конец | Б5 | М5 х 0,8 | ● | ● | ||||||
| ⑧ Конец за поврзување | Машка нишка | А8 | М8 х1.0 | ● | — | |||||||||
| А10 | М10 х1.0 | — | ● | |||||||||||
|
⑦ Влез за вакуум | Женски конец | Б5 | М5 х 0,8 | ● | — | ||||||||
| Б8 | М8 х1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Странични |
|
Монтирање со еден допир | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧ Конец за поврзување | Женски конец | Б5 | М5 х 0,8 | ● | ● | |||||||||
| Б8 | М8 х1,25 | — | ● | |||||||||||

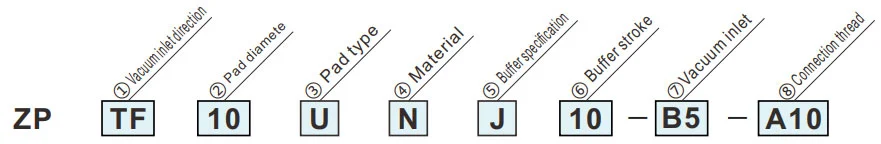

Тип на топчест спој со тампон
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели
|
③ Тип на подлога
② Дијаметар на подлогата (мм)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Рамен тип | ● | ● | ● | ● | ● | ● | ||||||
| C | Рамен тип со ребра | ● | ● | ● | ● | ● | ● | ||||||
| B | Тип на мевови | ● | ● | ● | ● | ● | ● | ||||||
| D | Длабок тип | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥ Тампон удар | 10 | 10 мм | ● | ● | |||||||||
| 20 | 20 мм | ● | ● | ||||||||||
| 30 | 30 мм | ● | ● | ||||||||||
| 40 | 40 мм | ● | 一 | ||||||||||
| ① Насока на влезот на вакуум | 50 | 50 мм | ● | ● | |||||||||
| ТФ | Вертикална |
|
⑦ Влез за вакуум | Женски нишка |
Б5 | М5х0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Монтирање со еден допир | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ Конец за поврзување | Машка нишка | А10 | М10×1,0 | ● | 一 | ||||||||
| А14 | М14х1,0 | 一 | ● | ||||||||||
| RF | Странични |
|
⑦ Влез за вакуум | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ Конец за поврзување | Машка нишка | А10 | М10×1,0 | ● | 一 | ||||||||
| А14 | М14×1,0 | 一 | ● | ||||||||||
| ⑤ Спецификација на баферот | |
| J | Ротирачки |
| K | Не-ротирачки |
Спецификации
| Прстен за заклучување/ Тип на подлога | Дијаметар/димензии на подлогата | Апликација | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без прстен за заклучување | Рамен тип (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | За работни парчиња со рамни и недеформирани површини |
| Овален тип (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | За работни парчиња со ограничувања на адсорпционата површина | |
| Тенок рамен тип (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За меки работни парчиња како што се тенки листови или винил. Брчките или деформациите за време на адсорпцијата може да се намалат. | |
| Тенок рамен тип со Ребра (КТ) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За меки работни парчиња како што се тенки листови или винил. Работните парчиња може да се отстранат лесно благодарение на ребрата |
|
| Тип на мевови (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | За употреба каде што нема простор за пуфер или за работни парчиња со наклонети површини | |
| Со прстен за заклучување | Рамен тип (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За работни парчиња со рамни и недеформирани површини |
| Рамен тип со Ребра (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За работните парчиња кои лесно се деформираат. Работните парчиња лесно се отстрануваат благодарение на ребрата | |
| Тип на мевови (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За употреба каде што нема простор за пуфер или за работни парчиња со наклонети површини | |
| Длабок тип (Д) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | За работни парчиња со закривени површини или за сферични работни парчиња | |
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
