Вакуумското вшмукување е основно решение за „флексибилно фаќање“ во индустриската автоматизација со четири основни предности: неоштетено фаќање, приспособливост на повеќематеријални/неправилни работни парчиња, чиста и заштита на животната средина и флексибилно работење. Може да се прилагоди на различни индустриски карактеристики на работните парчиња (тенки/дебели, прецизни/груби, санитарни/стандардни).
Вакуумски вшмукувачки чаши со висока цврстина ZP
Како водечки кинески производител, нашата фабрика нуди прилагодени вакуумски чаши за вшмукување со висока цврстина ZP (Ø40-125mm) за тешки задачи. Како врвен добавувач, обезбедуваме NBR, силиконски и антистатички материјали со амортизирани дизајни за да го ублажат ударот. Совршен за кревки површини и линии на литиумски батерии.
Кликнете и стартувајте го изборот
》Врати се на информации за производот

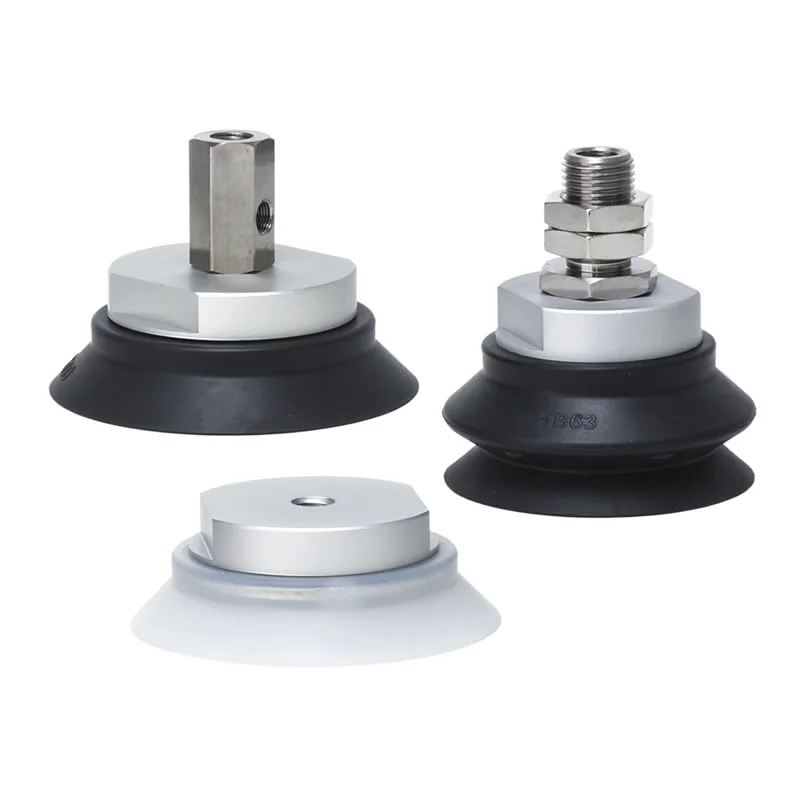

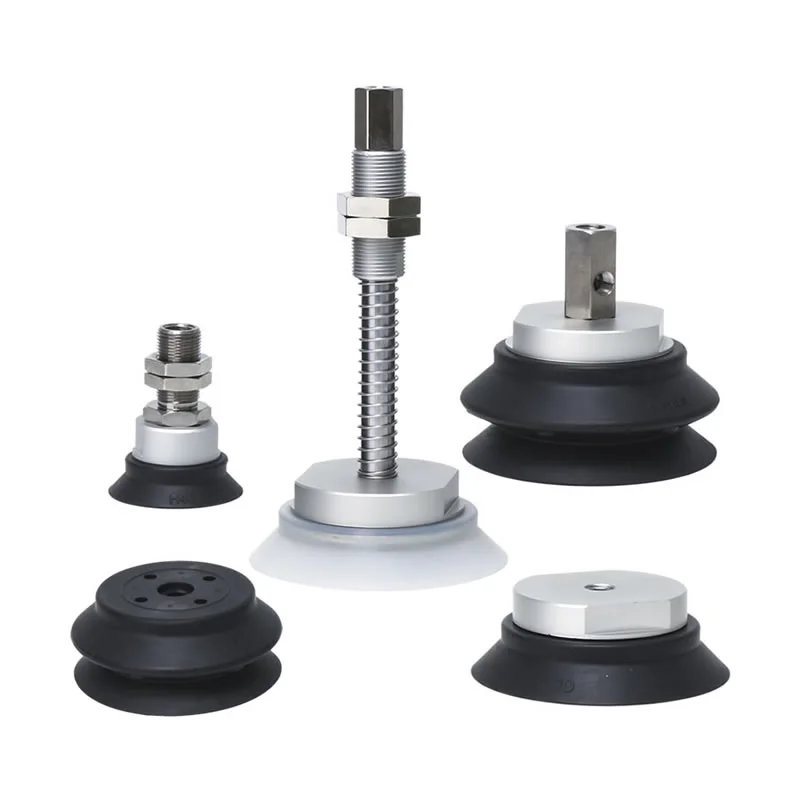

Вакуумски вшмукувачки чаши со висока цврстина ZP
Единица за тешки подлоги од серијата ZP
Тешка должност од серијата ZPT со вакуумски влошки со адаптер
Тешка должност од серијата ZPT со вакуумски влошки со адаптер
Тешка должност од серијата ZPX со вакуумски влошки со адаптер
Тешка должност од серијата ZPX со тампон вакуумски влошки
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Вакуумските вшмукувачки чаши со висока цврстина ZP претставуваат индустриско решение за држење специјално дизајнирано за ракување со големи, тешки или лесно деформирачки работни парчиња. Како специјализиран производител во Кина, го дизајниравме овој производ со зајакната структура на основата на вшмукувачката чаша и склопот на држачот; ова обезбедува исклучителна отпорност на страничните сили и одржува супериорна стабилност при фаќање тешки товари, што ја прави неопходна приспособена пневматска компонента во областа на тешката индустриска автоматизација.
Технички спецификации и разноврсност
1. Опции со голем дијаметар за максимално подигање
За да се приспособат на различни барања за оптоварување, вакуумските вшмукувачки чаши со висока цврстина ZP се достапни во неколку големи дијаметри:
φ40, φ50, φ63, φ80, φ100 и φ125mm.
Овие големини овозможуваат висок вакуумски контакт област, обезбедувајќи ја потребната сила за кревање за тешките индустриски компоненти.
2. Избор на мулти-материјал за различни средини
Работната средина го диктира материјалот. Ние нудиме разновидни висококвалитетни еластомери за да обезбедиме вашата вшмукувачка чаша да напредува во нејзината специфична примена:
NBR (нитрилна гума):Одлична отпорност на масло за автомобилски и машински околини.
Силиконска гума:Идеален за апликации на високи температури и безбедност на храна.
Полиуретан и флуорогума:Висока отпорност на абење и хемиска стабилност за специјализирани линии за индустриско чистење или обложување.
Антистатички материјали:Критично за електронско склопување и ракување со полупроводници.
3. Интегрирана амортизација и монтажа
Безбедноста и прецизноста одат рака под рака. Нашите вакуумски чаши за вшмукување со висока цврстина ZP нудат:

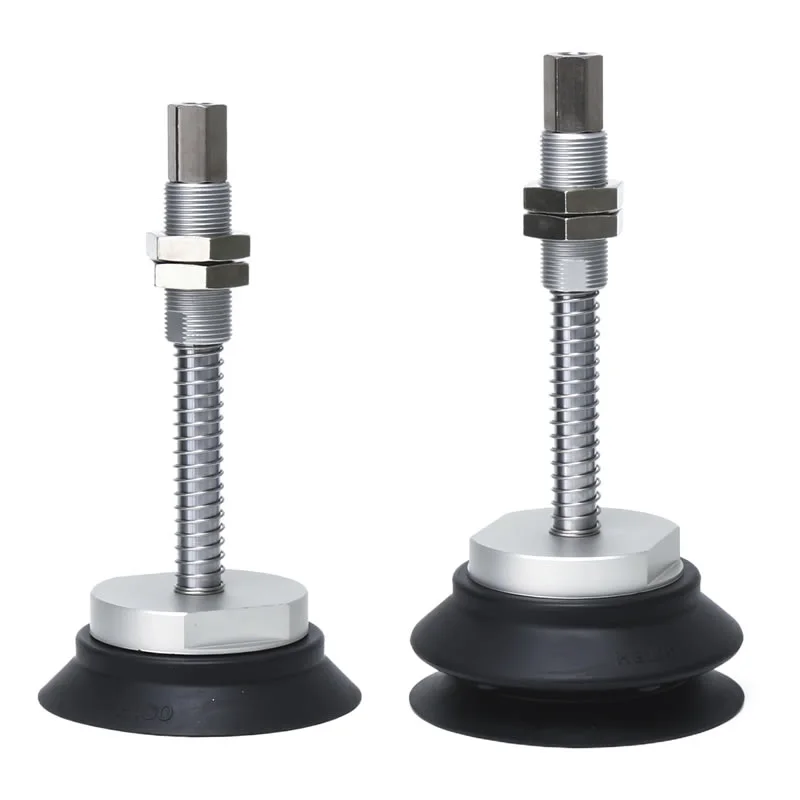

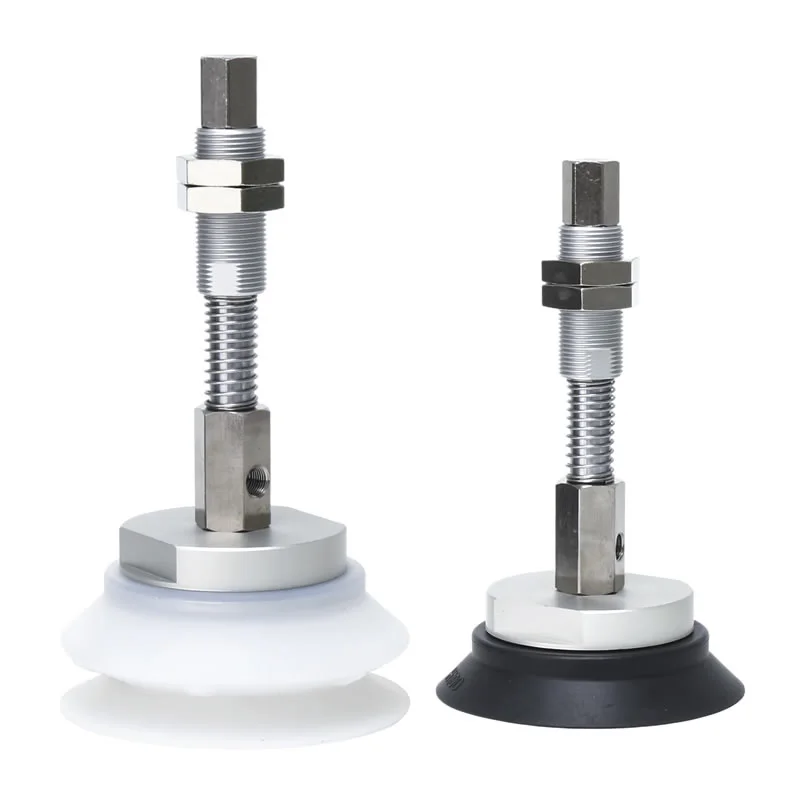

Амортизирани верзии:Ефикасно ги ублажува силите на удар при контакт, заштитувајќи ги кревките површини и намалувајќи ги вибрациите на системот.
Не-амортизирани верзии:За апликации каде што е крут, се претпочита директен контакт.
Флексибилно монтирање:Достапно со надворешни или внатрешни навои и вертикални вакуумски штекери за да одговараат на вашите постоечки машински распореди.
Зошто да ги изберете вакуумските вшмукувачки чаши со висока цврстина на Commaelec Factory ZP?
1. Дизајн на засилена основа:Вакуумските вшмукувачки чаши на Commaelec со висока цврстина ZP имаат зголемена цврстина на местото на поврзување помеѓу вшмукувачката чаша и фитингот, ефикасно спротивставувајќи се на страничните сили на смолкнување.
2. Широк опсег на големини:Достапни во различни големини од φ40 до φ125 mm, овие вшмукувачки чаши се специјално дизајнирани за ракување со тешки предмети како што се тешки лим, камен и стакло со голема површина, обезбедувајќи цврсто лепење на карпите.
3. Како добавувач со сопствен производствен капацитет, Commaelec нуди три опции за материјали:
Анти-статички:Дизајниран специјално за електрониката и индустријата за полупроводници за да спречи оштетување на чувствителните компоненти од статичко празнење.
Компоненти од целосно не'рѓосувачки челик:Особено погоден за индустријата за литиум-јонски батерии, исполнувајќи ги барањата за материјали без бакар и цинк, со висока отпорност на корозија и чистота.
Флуоројаглеродна гума (FKM) и EPR:Идеален за хемиски опкружувања или операции на висока температура (како што се декалапирање делови вбризгувани), нудејќи одлична хемиска стабилност и отпорност на временските услови.
4. Технологија за прецизно амортизирање:Достапно во амортизирана верзија, со опсег на удар од 6mm–50mm. Кога вшмукувачката чаша контактира со кревки површини (како што е ултра тенкото стакло), држачот за амортизација ја апсорбира моменталната енергија од ударот, значително намалувајќи ја бучавата и го продолжува животниот век на опремата.
5. Повеќенасочни вакуумски решенија:Држачот за монтирање за вакуумски вшмукувачки чаши со висока цврстина ZP поддржува и вертикални и странични конфигурации за вакуумски приклучоци, со можности за префрлување внатрешно и надворешно навојување; овој дизајн значително го поедноставува просторниот распоред и процесот на инсталација на интерфејсот за алатки за крај на раката (EOAT).

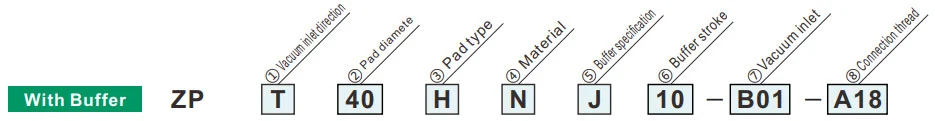

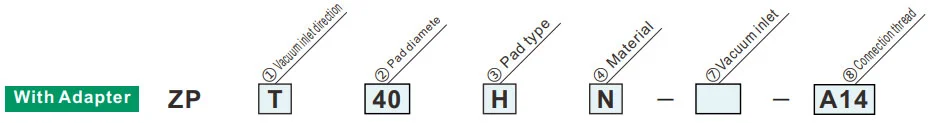

Како да нарачате
| ②Падијаметар | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ Тип на подлога | |
| H | Рамен со ребро |
| HB | Тип на мевови |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
Зелениот симбол е прилагодени модели
| ① Насока на влезот на вакуум | Дијаметар на подлогата | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Вертикална |
|
⑦ Правосмукалка | Женски конец | Б6 | М6х1 | ● | — | — | ||||
| Б8 | М8х1,25 | ● | ● | — | |||||||||
| Б10 | М10х1,5 | ● | ● | — | |||||||||
| Б12 | М12х1,75 | — | ● | ● | |||||||||
|
Б16 | М16х1,5 | — | ● | ● | ||||||||
| ⑧ | Машка нишка | А14 | М14х1,0 | — | — | ||||||||
| А16 | М16х1,5 | — | ● | ● | |||||||||
| X | Странични |
|
Женски конец | Б8 | М8х1,25 | ● | — | — | |||||
| Б10 | М10х1,5 | ● | ● | ● | |||||||||
| Б12 | М12х1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ② Дијаметар на подлогата | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
Зелениот симбол е прилагодени модели
| ③ Тип на подлога | |
| H | Рамен со ребро |
| HB | Тип на мевови |
| ① Насока на влезот на вакуум | |
| T | Вертикална |
| X | Странични |
| ③ Тип на подлога | |
| H | Рамен со ребро |
| HB | Тип на мевови |
| ⑤ Спецификација на баферот | |
| J | Ротирачки (алуминиум, без черупка) |
| Џ.Б | Ротирачки (месинг, со черупка) |
| Џ.Ф | Ротирачки (челик, со черупка) |
| КБ | Неротирачки (месинг, со черупка) |
| ⑦ Влез за вакуум | |
| B01 | Rc1/8 |
| ② Дијаметар на подлогата | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
Зелениот симбол е прилагодени модели
| Дијаметар на подлогата | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥ Тампон удар | 10 | 10 мм | ● | ● | ● | ||||||
| 20 | 20 мм | ● | — | — | |||||||
| 25 | 25 мм | — | ● | ● | |||||||
| 30 | 30 мм | ● | ● | ● | |||||||
| 50 | 50 мм | — | ● | ● | |||||||
| 75 | 75 мм | — | ● | ● | |||||||
| ⑧ Конец за поврзување | Машка нишка | 100 | 100 мм | — | — | ● | |||||
| А14 | М14х1 | ● | — | — | |||||||
| А18 | М18х1,5 | — | ● | — | |||||||
| А22 | М22х1,5 | — | — | ● | |||||||
Пролетна реактивна сила
| Конец за поврзување | Вртежен момент на затегнување±5%[N·m] | Удар на тампон (мм) | Пролетната реактивна сила[N] | |||
| Алуминиум (J) | Месинг, со черупка (JB/KB) | Челик, со черупка (JF) | Со 0 удар | Со полн удар | ||
| М14х1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| М18х1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| М22х1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
Прирачник за инсталација
Преземи PDF
Предупредување + Внимание (прочитајте пред употреба)
Преземи PDF
