Вакуумското вшмукување е основно решение за „флексибилно фаќање“ во индустриската автоматизација со четири основни предности: неоштетено фаќање, приспособливост на повеќематеријални/неправилни работни парчиња, чиста и заштита на животната средина и флексибилно работење. Може да се прилагоди на различни индустриски карактеристики на работните парчиња (тенки/дебели, прецизни/груби, санитарни/стандардни).

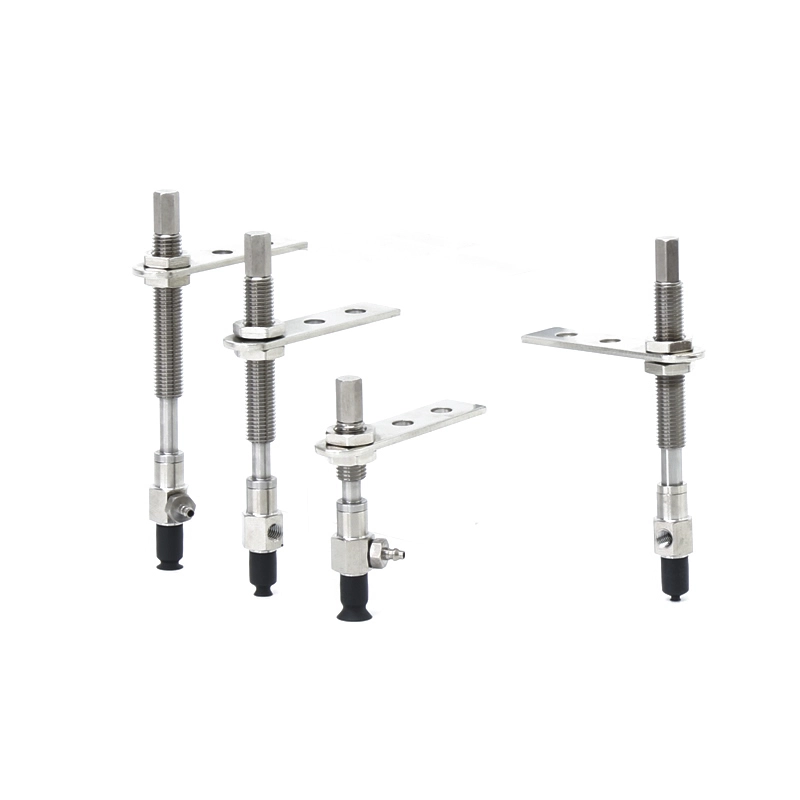

Основни вакуумски чаши за вшмукување без прстен за заклучување ZP
Кинеските основни вакуумски чаши за вшмукување со прстен без заклучување ZP поседуваат значителни предности и продажни точки: Прво, тие нудат висока исплатливост. Искористувајќи ја зрелата производствена основа, тие ефикасно ги контролираат трошоците додека обезбедуваат перформанси на производот, а со тоа ги намалуваат трошоците за набавки за клиентите; Второ, тие обезбедуваат различни категории на производи со повеќе спецификации и модели; Трето, нивната технологија е зрела. Користејќи премиум материјали како силикон и напредна технологија за задржување притисок во вакуум, тие обезбедуваат силна адхезија и стабилност, гарантирајќи безбедно ракување со материјалите; Четврто, нивниот синџир на снабдување е стабилен, поддржан од робустен домашен индустриски синџир и силен производствен капацитет за да се обезбеди навремена испорака. Овие предности ги прават вакуумските вшмукувачки чаши од домашно производство високо конкурентни во областа на индустриската автоматизација.
Кликнете и стартувајте го изборот
》Врати се на информации за производот
Основна алатка за ZP без заклучување на прстенот
Единица за подлога од серијата ZP
Серија ZPT со адаптер за вакуум влошки
Серија ZPT со тампон вакуумски влошки
Серија ZPR со адаптер за вакуум влошки
Серија ZPR со тампон вакуумски влошки
Серија ZPY со вакуумски влошки со адаптер
Серија ZPY со тампон вакуумски влошки
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Кои се основните вакуумски чаши за вшмукување со прстен без заклучување ZP?
Дефиниција и функција
• Алатка за држење со правосмукалка:Создава заптивка со површината на работното парче за да се овозможи подигнување и позиционирање
• Флексибилна апликација:Погоден за мазни, рамни или малку закривени површини
• Поддршка за автоматизација:Се користи во роботски краци, транспортери и системи за ракување
Структурни карактеристики
• Изработени од издржливи еластомери како силикон или полиуретан
• Лесен дизајн за намалено оптоварување на роботските системи
• Достапен во повеќе дијаметри и форми за различни апликации
Основни предности
Флексибилна и лесна инсталација
• Без структура на прстенот за заклучување го поедноставува монтирањето и замената
• Го намалува времето на инсталација и напорот за одржување
Сигурни перформанси на запечатување
• Обезбедува стабилно вакумско држење на мазни и непорозни површини
• Одржува постојано вшмукување за време на операциите со голема брзина
Ефтино решение
• Едноставната структура ги намалува трошоците за производство и замена
• Идеален за големи или висок циклус апликации
Издржлив и отпорен на абење
• Висококвалитетните материјали обезбедуваат долг работен век
• Отпорен на триење и повеќекратна употреба
Широка компатибилност
• Компатибилен со различни вакуумски генератори и системи за монтирање
• Погоден за повеќе индустриски средини
Процес на приспособување и производство
Опции за приспособување
За да се исполнат различните барања за индустриска автоматизација, Основните вакуумски вшмукувачки чаши без прстен за заклучување ZP може целосно да се приспособат од избор на материјал до структурен дизајн:
• Избор на материјал
o Силикон (SI): Отпорност на високи температури, идеален за електроника и чисти средини
o Полиуретан (PU): Одлична отпорност на абење за операции со висок циклус
o NBR: Ефтино решение за општи индустриски апликации
o Изборни антистатички материјали или материјали за храна за специјализирани индустрии
• Големина и геометрија
o Широк опсег на дијаметри за да одговараат на различни носивост
o Рамни или благи структури на мевови за различни површински услови
• Цврстина и еластичност (Шор А)
o Помеки материјали за деликатни или кревки производи
o Поцврсти соединенија за тешко или брзо ракување
o Оптимизиран баланс помеѓу флексибилноста и издржливоста
• Компатибилност со монтажа и интерфејс
o Прилагодување на различни држачи и вакуумски системи
o Поклопување на големината на конецот и типот на поврзување (метрички, BSP, NPT)
o Интеграција со различни елементи за монтирање или адаптери
• Дизајн специфичен за апликација
o Шаблони на површини против лизгање за подобро држење
o Материјали отпорни на масло или хемиски отпорни за сурови средини
o Приспособување на перформансите на висока или ниска температура

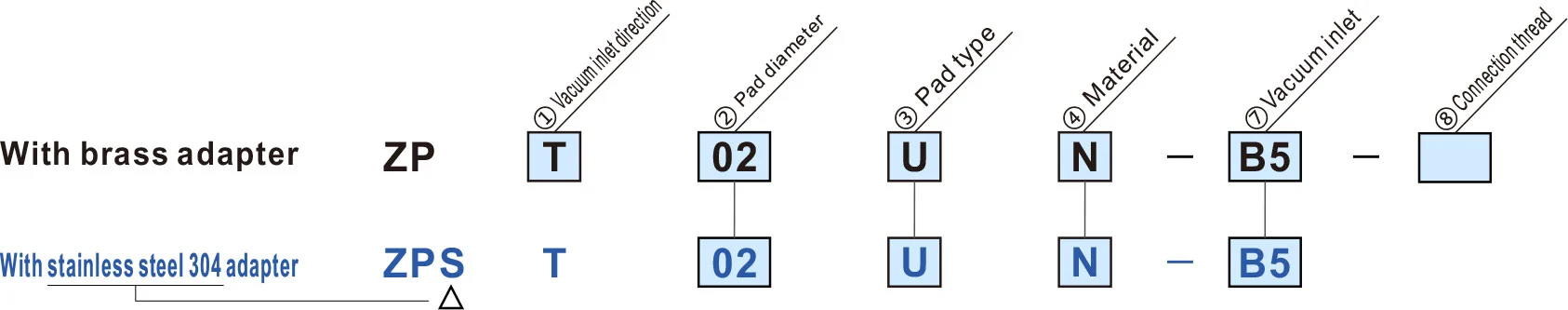

Како да нарачате
|
③ Тип на подлога
② Дијаметар на подлогата (мм)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Рамен тип / Овален тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Тип на мевови | — | — | ● | ● | — | — | — | — | — | — |
| UT | Тенок рамен тип | — | — | — | — | ● | ● | ● | — | — | — |
| КТ | Тенок рамен тип со ребра | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Синиот симбол е прилагодени модели
| Димензии на монтирање на адаптер | |
| Ако адаптерот ќе го направи клиентот, дизајнирајте го адаптерот со димензиите прикажани десно. |
|
| ① Насока на влезот на вакуум | ⑦ Влез за вакуум | ⑧ Конец за поврзување | |||||||
| T | Вертикална |
|
А5А6 |
— | |||||
|
Б4Б5 |
— | |||||||
| R | Странични |
|
0406 |
А5А6 |
|||||
|
Б4Б5 |
||||||||
| Y |
|
U4N4U6N6Б5 |
А5А6 |
||||||
|
Б4Б5 |
||||||||
| ② Тип на дијаметар на подлогата (мм) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5х7 | 4x10 | ||
| U | Рамен тип / Овален тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Тип на мевови | — | — | ● | ● | — | — | — | — | — | — |
| UT | Тенок рамен тип | — | — | — | — | ● | ● | ● | — | — | — |
| КТ | Тенок рамен тип со ребра | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Синиот симбол е прилагодени модели.
| ⑧ Конец за поврзување | ||
| Ма ле нишка | А5 | М5 х 0,8 |
| А6 | М6 х 1,0 | |
| Женска нишка | Б4 | М4 х 0,7 |
| Б5 | М5 х 0,8 | |
| ⑦ Влез за вакуум | |||
| Ма ле нишка | А5 | М5 х 0,8 | |
| А6 | М6 х 1,0 | ||
| Женска нишка | Б4 | М4 х 0,7 | |
| Б5 | М5 х 0,8 | ||
| Ба рб фитинг | U4 | За ø4 меки цевки | М-5АУ-4 |
| N4 | За најлонски цевки ø4 | М-5АН-4 | |
| U6 | За ø6 меки цевки | М-5АУ-6 | |
| N6 | За најлонски цевки ø6 | М-5АН-6 | |
| Монтирање со еден допир | 04 | ø4 | |
| 06 | ø6 | ||
| ① Насока на влезот на вакуум | ⑦ Влез за вакуум | |||||||||
| T | Вертикална |
|
Б3Б5U4N4U6N60406 |
|||||||
| R | Странични |
|
0406 |
|||||||
| Y |
|
U4N4U6N6Б5 |
||||||||
|
③ Тип на подлога
② Дијаметар на подлогата (мм)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Рамен тип / Овален тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Тип на мевови | — | — | ● | ● | — | — | — | — | — | — |
| UT | Тенок рамен тип | — | — | — | — | ● | ● | ● | — | — | — |
| КТ | Тенок рамен тип со ребра | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Синиот симбол е прилагодени модели.

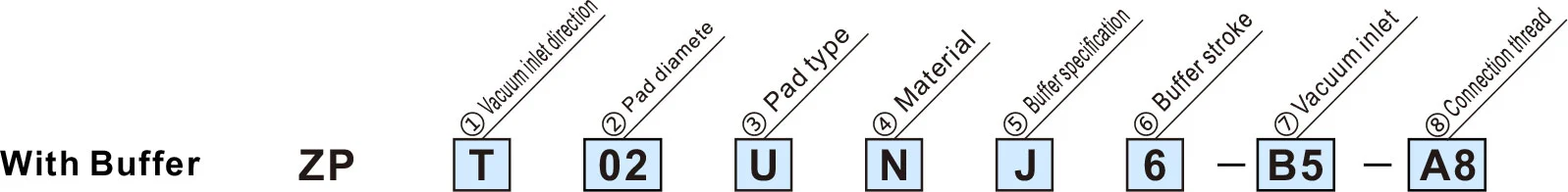

| ⑤ Спецификација на баферот | |
| J | Ротирачки |
| K | Не-ротирачки |
| ЈН | Ротирачки (Без тампон плоча) |
| КН | Не-ротирачки (Без тампон плоча) |
| ⑥ Тампон удар | |
| 6 | 6 мм |
| 10 | 10 мм |
| 15 | 15 мм |
| 25 | 25 мм |
| ⑦ Влез за вакуум | |||
| Ма ле нишка | А5 | М5 х 0,8 | |
| А6 | М6 х 1,0 | ||
| Женска нишка | Б3 | М3 х 0,5 | |
| Б5 | М5 х 0,8 | ||
| Местење на шипки | U4 | За ø4 меки цевки | М-5АУ-4 |
| N4 | За најлонски цевки ø4 | М-5АН-4 | |
| U6 | За ø6 меки цевки | М-5АУ-6 | |
| N6 | За најлонски цевки ø6 | М-5АН-6 | |
| Монтирање со еден допир | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Конец за поврзување | |
| А8 | М8 х 1,0 |
Спецификации
| Прстен за заклучување/ Тип на подлога | Дијаметар/димензии на подлогата | Апликација | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без прстен за заклучување | Рамен тип (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | За работни парчиња со рамни и недеформирани површини |
| Овален тип (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | За работни парчиња со ограничувања на адсорпционата површина | |
| Тенок рамен тип (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За меки работни парчиња како што се тенки листови или винил. Брчките или деформациите за време на адсорпцијата може да се намалат. | |
| Тенок рамен тип со Ребра (КТ) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За меки работни парчиња како што се тенки листови или винил. Работните парчиња може да се отстранат лесно благодарение на ребрата |
|
| Тип на мевови (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | За употреба каде што нема простор за пуфер или за работни парчиња со наклонети површини | |
| Со прстен за заклучување | Рамен тип (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За работни парчиња со рамни и недеформирани површини |
| Рамен тип со Ребра (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За работните парчиња кои лесно се деформираат. Работните парчиња лесно се отстрануваат благодарение на ребрата | |
| Тип на мевови (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За употреба каде што нема простор за пуфер или за работни парчиња со наклонети површини | |
| Длабок тип (Д) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | За работни парчиња со закривени површини или за сферични работни парчиња | |
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
Прирачник за инсталација
Преземи PDF
Предупредување + Внимание (прочитајте пред употреба)
Преземи PDF
Жешки тагови: Основни вакуумски чаши за вшмукување прстен без заклучување ZP, Кина, производител, добавувач, фабрика
Испрати барање
Контакт Инфо
-
Адреса
Село Ксијаруан Баиши Град Јуекинг, провинција Жеџијанг, Кина
-
тел
-
Е-пошта
За прашања за вакуумски вшмукувачки чаши, вакуумски генератори, додатоци за пневматски компоненти или ценовник, ве молиме оставете ни ја вашата е-пошта и ние ќе стапиме во контакт во рок од 24 часа.
