Вакуумското вшмукување е основно решение за „флексибилно фаќање“ во индустриската автоматизација со четири основни предности: неоштетено фаќање, приспособливост на повеќематеријални/неправилни работни парчиња, чиста и заштита на животната средина и флексибилно работење. Може да се прилагоди на различни индустриски карактеристики на работните парчиња (тенки/дебели, прецизни/груби, санитарни/стандардни).
Мешачки 2,5-степени вакуумски чаши за вшмукување ZP3P-JT
За Bellows Вакуумските вшмукувачки чаши со 2,5 степени ZP3P-JT се специјализирани за високопрецизно ракување со тенки, флексибилни и лесно деформирачки материјали. Тие се широко применети во автоматизирани линии за пакување за храна, медицински и производи за широка потрошувачка, овозможувајќи стабилно држење на филмски кеси, пластични листови и меко пакување. Со флексибилна заптивна усна и хигиенски силиконски материјали, тие обезбедуваат доследна адхезија, ја намалуваат деформацијата и поддржуваат чиста и ефикасна работа во средини за автоматизација со голема брзина.
Кликнете и стартувајте го изборот
》Врати се на информации за производот

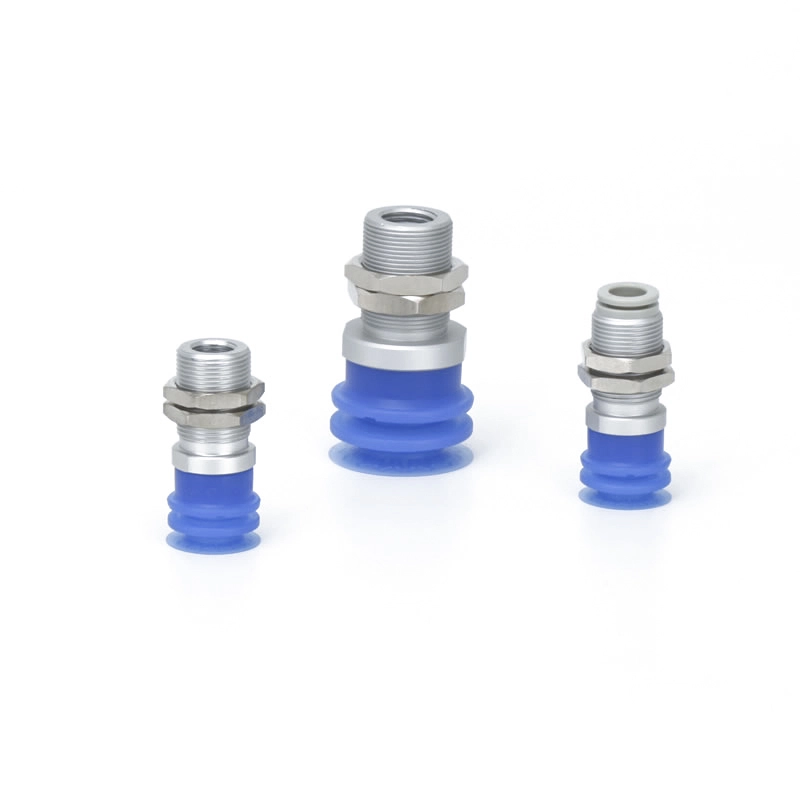

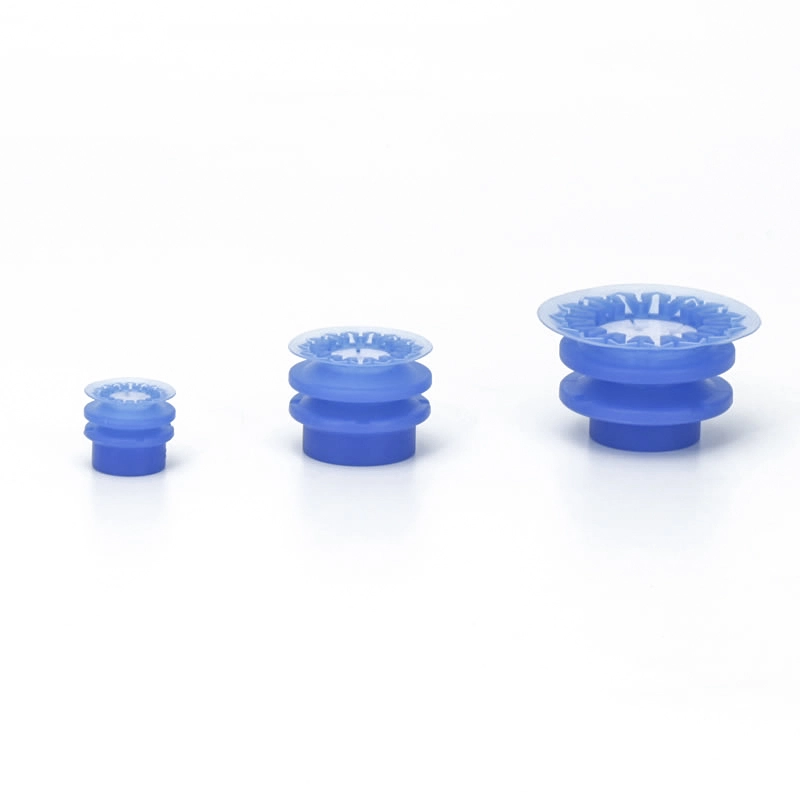

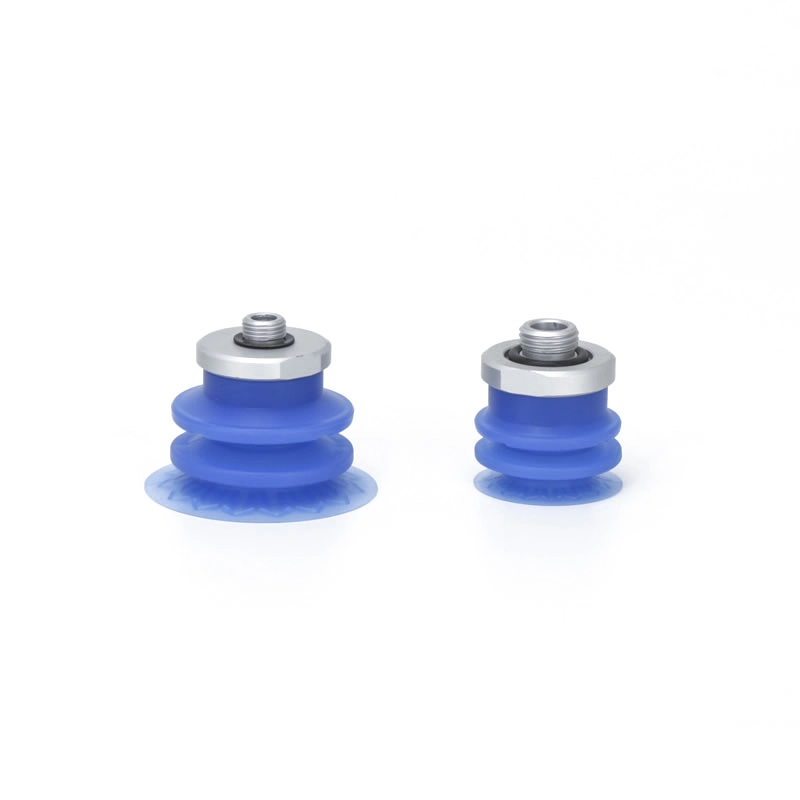

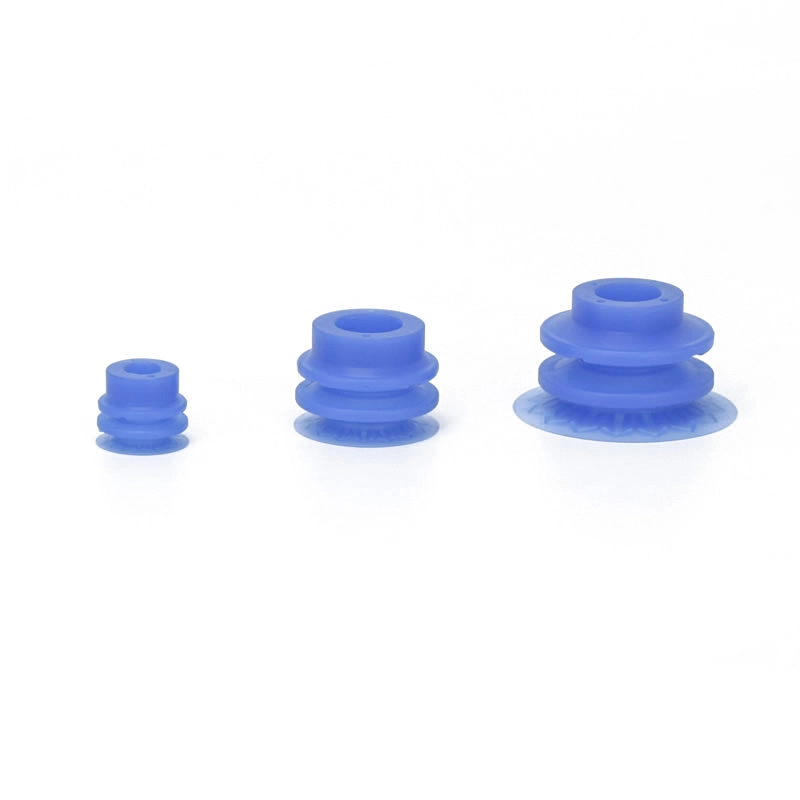

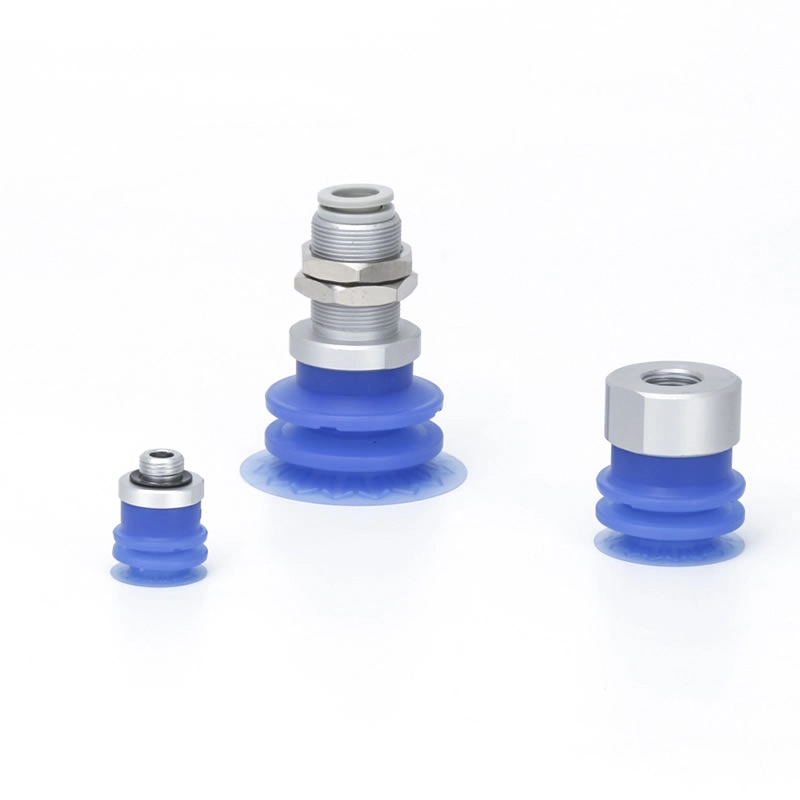

Мешачки 2,5-степени вакуумски чаши за вшмукување ZP3P-JT
Единица за вакуумски подлоги од 2,5 фази на серијата ZP3P
Серија ZP3P-T со адаптерски мевови 2,5-степени вакуумски влошки
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Клучни предности на вакуумски чаши за вшмукување со 2,5 степени ZP3P-JT
Оптимална адаптација и флексибилност:Структурата од типот на мевот и флексибилното здолниште се усогласени со нерамни или закривени површини на филм, обезбедувајќи сигурно држење.
Одличен ефект на амортизација:Дизајнот на хармоника ги апсорбира вибрациите за време на операциите со голема брзина, намалувајќи ја деформацијата на филмот.
Надомест за висина:Повеќестепените слоеви овозможуваат ракување со филмови со различна дебелина без губење на вшмукување.
Намалена штета/означување:Меки силиконски и специјализирани здолништа го штитат деликатно пакување, спречувајќи брчки, солзи или траги.
Разновидно ракување со материјали:Погоден за прехранбени, медицински и козметички филмови за пакување, како и за тенки пластика и етиленски листови.
Поедноставен дизајн:Еднослојните или повеќеслојните конфигурации поддржуваат лесна инсталација и интеграција во автоматизирани системи за избор и место.
Најчесто поставувани прашања
За што се користи серијата ZP3P-JT?
Вакуумските вшмукувачки чаши со 2,5 фази Bellows ZP3P-JT се користат за ракување со флексибилни филмови и тенки, деформабилни материјали. Тие се широко применети во храна и медицински пакувања, вклучувајќи кеси за пијалоци, кеси во прав и фармацевтско пакување, како и логистичко сортирање и автоматизирана обработка на филмови.
Дали постои опција за намалување на деформацијата на вреќата?
Да, флексибилното запечатувачко здолниште и оптимизираната структура на ребрата помагаат во рамномерно распределување на притисокот
Ги минимизира брчките, истекувањето и деформацијата при ракување
Кои се клучните карактеристики на вшмукувачката чаша ZP3P-JT?
Вакуумските вшмукувачки чаши со 2,5 фази Bellows ZP3P-JT се одликува со структура на мевови од 2,5 степени, која нуди комбинација на флексибилност и способности за апсорпција на удари. Неговото здолниште вклучува зајакнат дизајн на ребрата, ефикасно подобрувајќи ги и перформансите на запечатувањето и стабилноста. Рамната површина за вшмукување обезбедува сигурно држење на материјалите со тенок филм, додека единицата поддржува забрзувања до 4G, ефикасно потиснувајќи ги вибрациите и деформациите.
Дали се погодни за апликации со голема брзина?
Да, дизајниран за автоматизирани производни линии со голема брзина
Стабилни перформанси при брзо забрзување/забавување (до 4G)
Идеален за брзо собирање и местење и операции за пакување

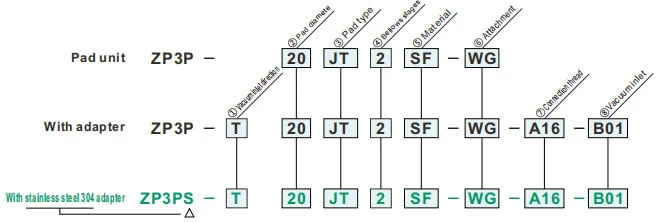

Како да нарачате
- За адсорпциски пренос на работните парчиња со флексибилно пакување со мек филм
- Здолниште со тенок филм и специјална форма на ребра
- Рамен додаток за намалување на брчките
- Подлога со сина боја, лесно да се разликува вакуумската подлога по боја при проверка на контаминација
Спецификации
| Опсег на работна температура | - 30 ~ 90 ℃ | |
| Подлога | Материјал | Силиконска гума |
| Боја | Сино | |
| Цврстина (Брег A:±5°) | А40/С | |
| Прилог | Материјал | Синтетичка смола / нерѓосувачки челик |
| Боја | Бело | |
| ① Насока на влезот на вакуум | |
| T | Вертикална |
| ② Дијаметар на подлогата (мм) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③ Тип на подлога | |
| ЈТ | Тип на мевови |
| ④ Фази на мев | |
| 2 | 2,5-Фаза |
| ⑤Материјал | |
| СФ | Силиконска гума |
| ⑥Прилог | |
| Нил | Без приврзаност |
| W | Прицврстување со голема дупка |
| ВФ | Рамен прилог |
| WM | Мрежест додаток |
| WG | Порозен додаток |
| ⑦ Конец за поврзување | ⑧Вакуумски влез | Дијаметар на подлогата | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Нил | - | Машки нишка |
AG01 | G1/8 | ● | ● |
| AG02 | Г1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Женски нишка |
BG01 | G1/8 | ● | - | |||
| BG02 | Г1/4 | - | ● | ||||
| Машки нишка |
А16 | М16 х1.0 | Женски нишка |
B01 | Rc1/8 | ● | - |
| Со еден допир местење |
08 | Rc1/4 | ● | - | |||
| А20 | М20 х1.0 | Женски нишка |
B02 | 8 мм | - | ● | |
| Со еден допир местење |
10 | 10 мм | - | ● | |||
| Прилог | W | ВФ | WM | WG | |
| Слика на дел |
|
|
|
|
|
| Опис | Проширена големина на дупката за да се обезбеди стапка на проток на вшмукување Компатибилен со вакуумски пумпи |
За намалување на брчките За тенки работни парчиња со мала деформација Всисната порта е запечатена со рамна површина за да се потисне вшмукувањето на работното парче Го ограничува движењето на здолништето и го намалува оштетувањето на работното парче |
Спречува навлегување на туѓа материја во цевководот Лесно се проверува дали е затнувањето и лесно се чисти. Намалена фреквенција на замена на филтерот за вшмукување | - | |
| Број на дел | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
