Вакуумското вшмукување е основно решение за „флексибилно фаќање“ во индустриската автоматизација со четири основни предности: неоштетено фаќање, приспособливост на повеќематеријални/неправилни работни парчиња, чиста и заштита на животната средина и флексибилно работење. Може да се прилагоди на различни индустриски карактеристики на работните парчиња (тенки/дебели, прецизни/груби, санитарни/стандардни).

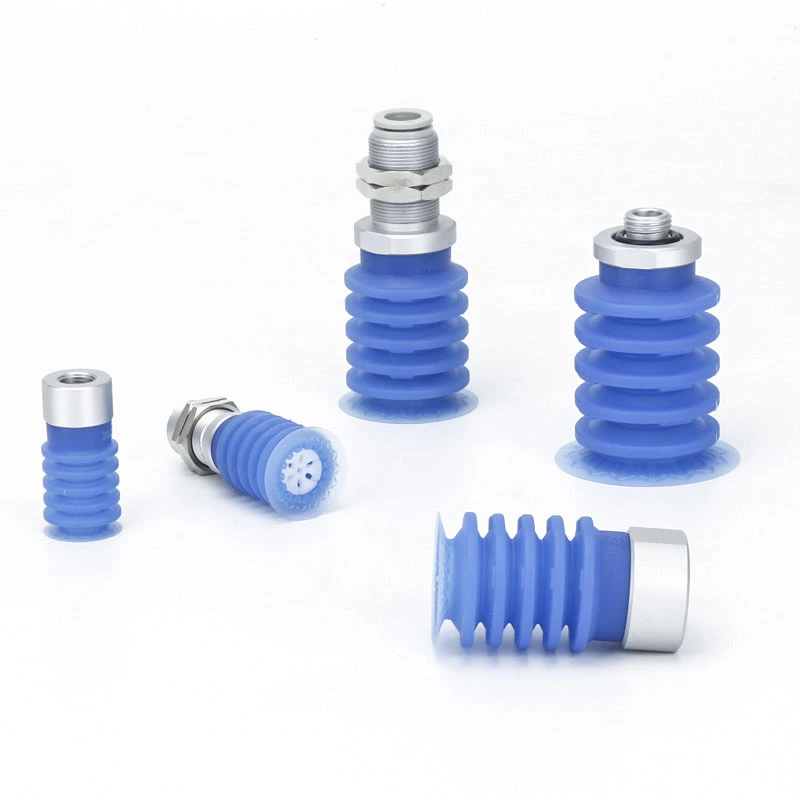

Мешачки 5,5-степени вакуумски чаши за вшмукување ZP3P-JT
Ве покануваме да изберете од нашите фабрички вакуумски чаши за вшмукување со 5,5 степени ZP3P-JT, достапни во опсег на дијаметри, вклучувајќи 20mm, 25mm, 32mm, 40mm и 50mm. Оваа серија е специјално дизајнирана за апликации за автоматско пакување филмови во прехранбената и медицинската индустрија, а исто така е идеално прилагодена за ракување со разни флексибилни материјали склони кон деформација. Структурата со 5,5 подочници (хармоника) има вградени внатрешни потпорни ребра кои ефикасно спречуваат ѕидовите на вшмукувачката чаша да се лепат еден до друг; дополнително, инхерентната способност за амортизирање на овој дизајн автоматски ги компензира разликите во висината што се среќаваат при фаќање на материјали во вреќи.
Кликнете и стартувајте го изборот
》Врати се на информации за производот
Мешачки 5,5-степени вакуумски чаши за вшмукување ZP3P-JT
Единица за вакуумски подлоги од 5,5 фази на серијата ZP3P
Серија ZP3P-T со адаптерски мевчиња 5,5-степени вакуумски влошки
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
За што се користат вакуумските вшмукувачки чаши ZP3P-JT со 5,5 фази на Bellows?

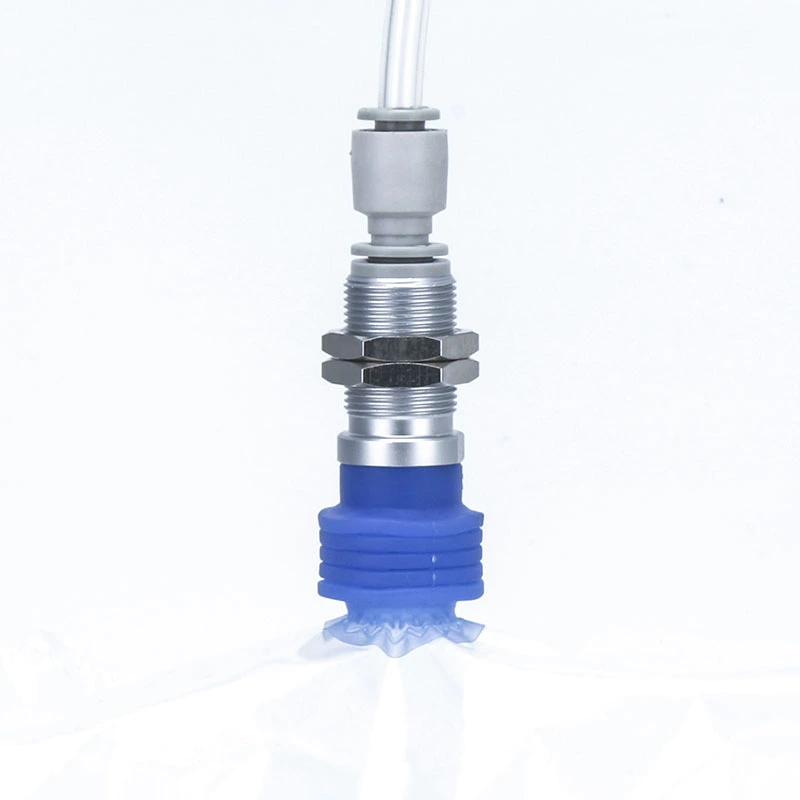

Дизајниран за автоматско ракување со високо деформабилни филмски пакувања во прехранбената и медицинската индустрија.
Се справува со пакување со течност/прав, вклучувајќи кеси за пијалоци, пакетчиња сос, кеси со млеко во прав и вреќи со брашно.
Погоден за тенки филмови, етиленски листови, пластични листови и други флексибилни материјали во високопрецизни автоматизирани системи за собирање и поставување.
Исто така, поддржува сценарија за лесна индустриска автоматизација со строги хигиенски барања.
Клучни карактеристики на мевчињата со 5,5 фази
Структура од типот на хармоника:Вакуумските чаши за вшмукување Bellows со 5,5 степени ZP3P-JT се карактеризираат со повеќеслоен дизајн на мевчиња зајакнати со потпорни ребра, ефикасно спречувајќи адхезија и обезбедувајќи непречено работење.

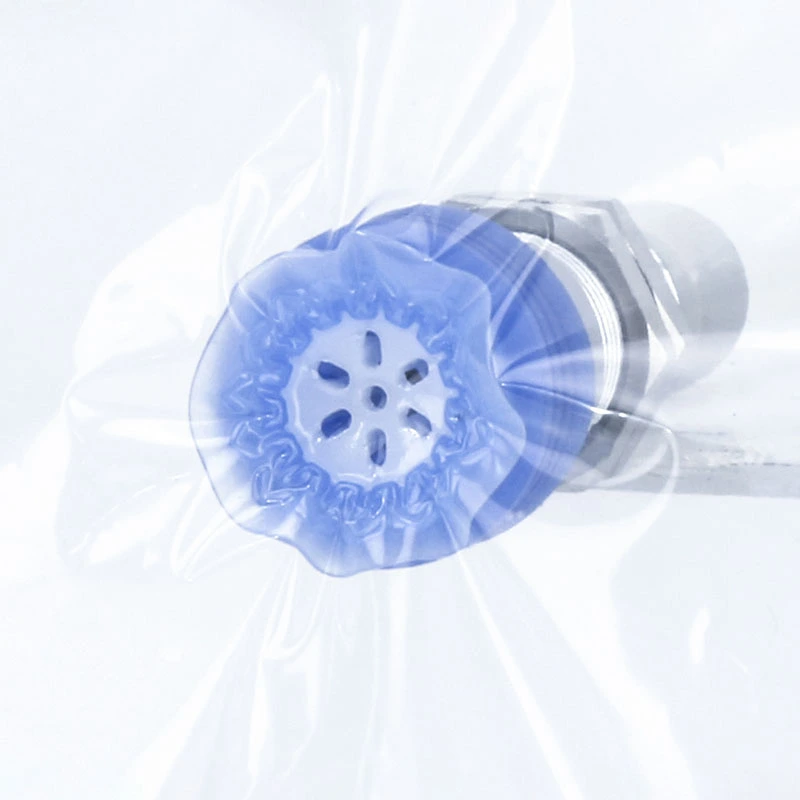

Флексибилно филмско здолниште:Обезбедува цврсто затворање, го намалува протекувањето и ги спречува брчките.
Лавиринтски вакуумски канали:Проширете ја областа за вшмукување и одржувајте вакуумски проток за сигурно држење.

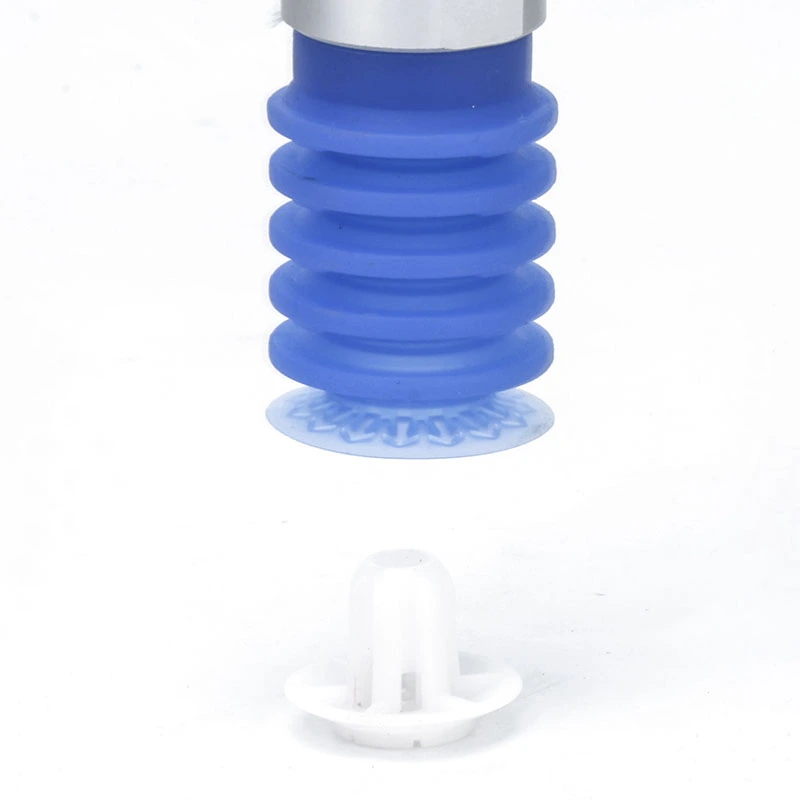

Прилог на водич:Ја минимизира деформацијата на чашата и вибрациите на компонентите за време на работата.
Ублажен удар:Компензира за варијации во висината на компонентите во кеси.
Екран со филтер од не'рѓосувачки челик:Спречува навлегување на туѓ предмет и овозможува лесно чистење.
Материјал и конструкција
Направено од силикон со сертификат од FDA за медицински филмови.
Сина силиконска опција погодна за линии за преработка на храна и козметичко пакување, со можност за откривање на контаминација.
Достапни прилози
Водич за додатоци за подобрена стабилност.
Изборни бафери за намалување на деформацијата.
Еднослојни или повеќеслојни конфигурации врз основа на потребите на апликацијата.
Достапни големини

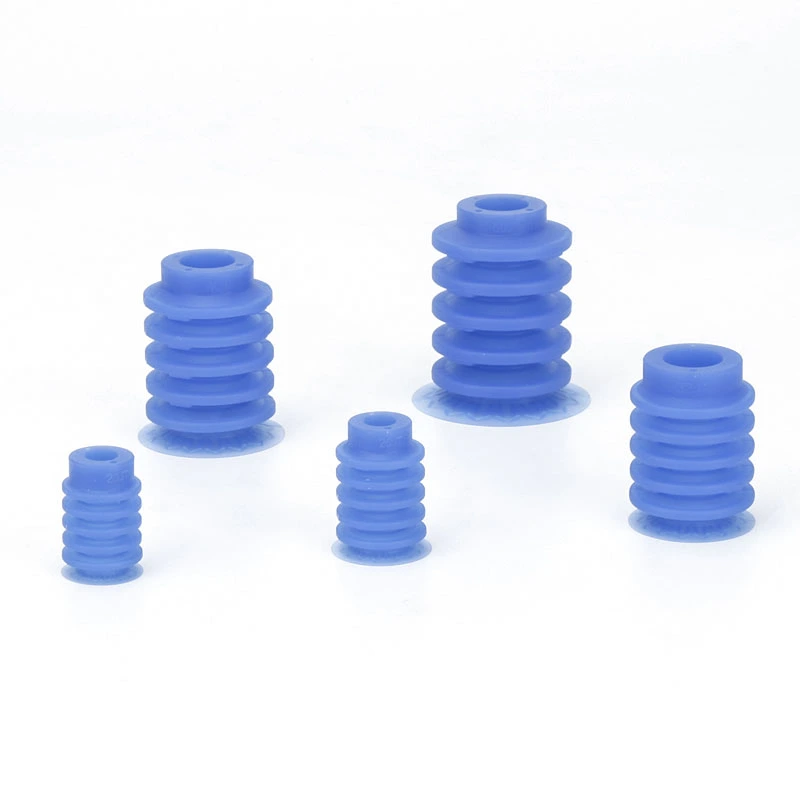

Дијаметри:20мм, 25мм, 32мм, 40мм, 50мм.
Компатибилен со автоматизирани системи за различни сценарија за ракување со индустриски и работни парчиња.

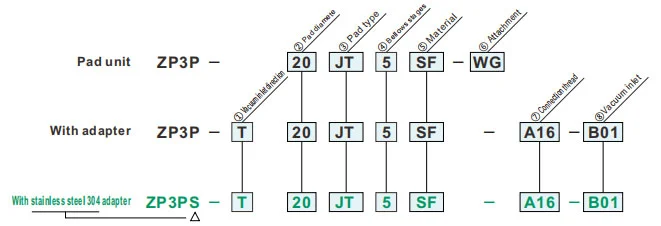

Како да нарачате
- За адсорпциски пренос на работните парчиња со флексибилно пакување со мек филм
- Здолниште со тенок филм и специјална форма на ребра
- Прикачување на водич, Забрзување/забавување: Можен е пренос на адсорпција на 4G
- Подлога со сина боја, лесно да се разликува вакуумската подлога по боја при проверка на контаминација
| ① Насока на влезот на вакуум | |
| T | Вертикална |
| ② Дијаметар на подлогата (мм) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③ Тип на подлога | |
| ЈТ | Тип на мевови |
| ④ Фази на мев | |
| 5 | 5,5-Фаза |
| ⑤Материјал | |
| СФ | Силиконска гума |
| ⑥Прилог | |
| WG | Со приврзаност |
| ⑦ Конец за поврзување | ⑧Вакуумски влез | Дијамет на подлогата | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Нил | - | Машки нишка |
AG01 | G1/8 | ● | ● |
| AG02 | Г1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Женски нишка |
BG01 | G1/8 | ● | - | |||
| BG02 | Г1/4 | - | ● | ||||
| Машки нишка |
А16 | М16 х1.0 | Женски нишка |
B01 | Rc1/8 | ● | - |
| Со еден допир местење |
08 | Rc1/4 | ● | - | |||
| А20 | М20 х1.0 | Женски нишка |
B02 | 8 мм | - | ● | |
| Со еден допир местење |
10 | 10 мм | - | ● | |||
Заменете го додатокот
Спецификации
| Опсег на работна температура | - 30 ~ 90 ℃ | |
| Подлога | Материјал | Силиконска гума |
| Боја | Сино | |
| Цврстина (Брег A:±5°) | А40/С | |
| Прилог | Материјал | Синтетичка смола |
| Боја | Бело | |
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
