Вакуумското вшмукување е основно решение за „флексибилно фаќање“ во индустриската автоматизација со четири основни предности: неоштетено фаќање, приспособливост на повеќематеријални/неправилни работни парчиња, чиста и заштита на животната средина и флексибилно работење. Може да се прилагоди на различни индустриски карактеристики на работните парчиња (тенки/дебели, прецизни/груби, санитарни/стандардни).

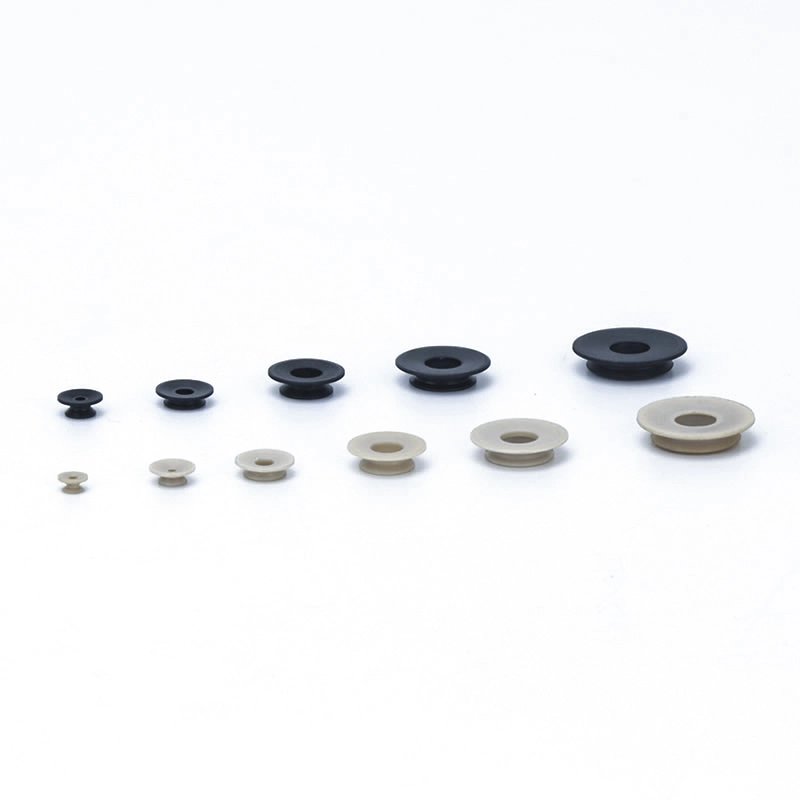

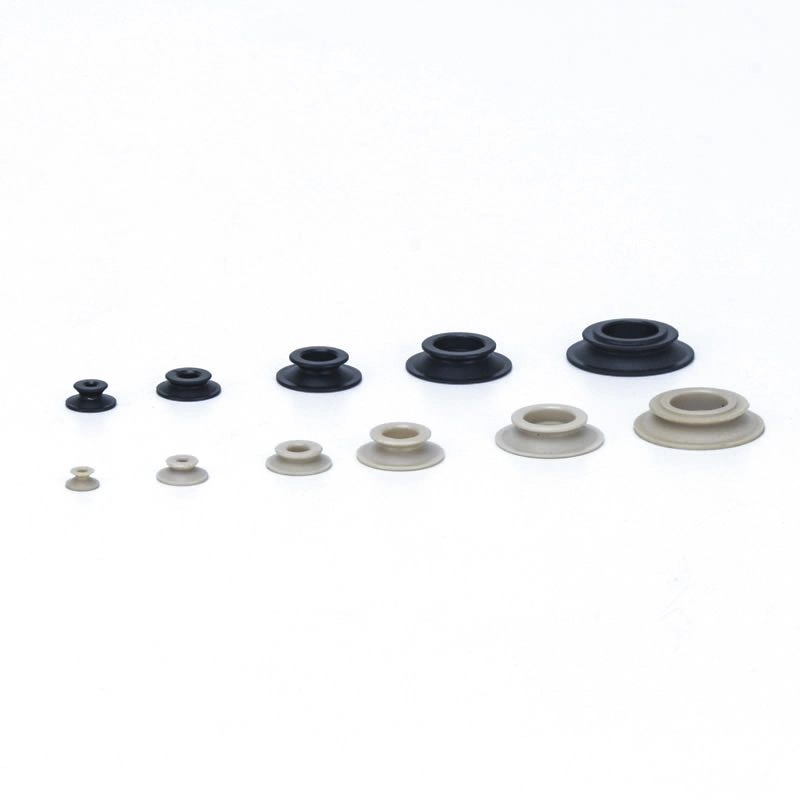

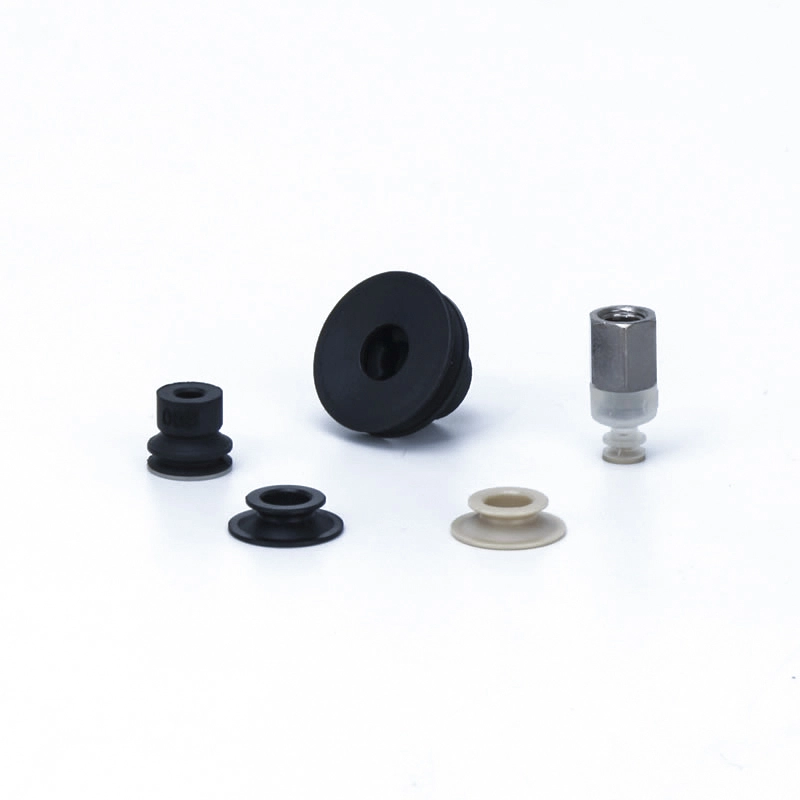

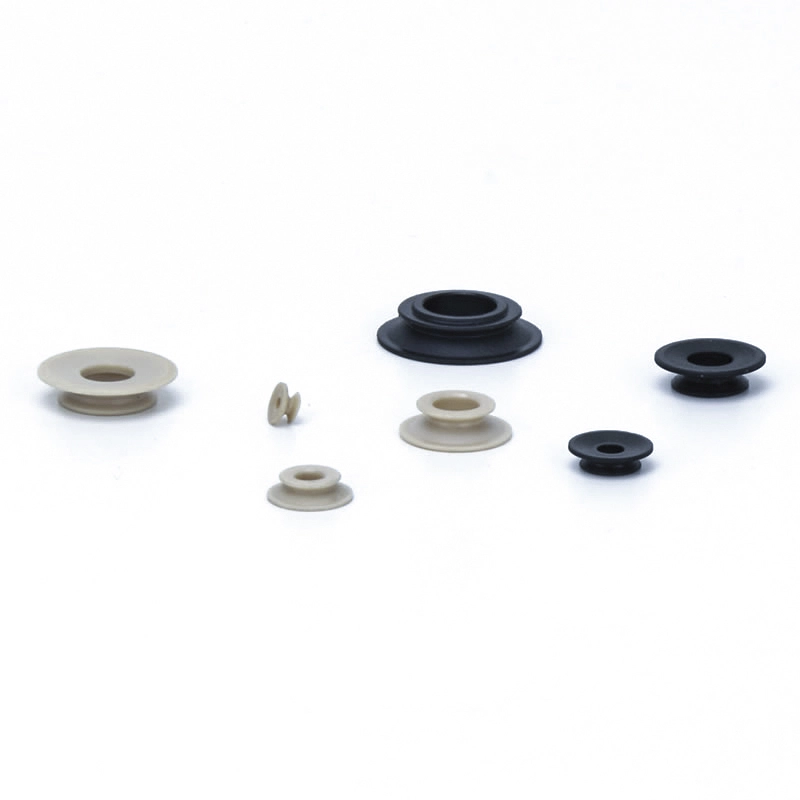

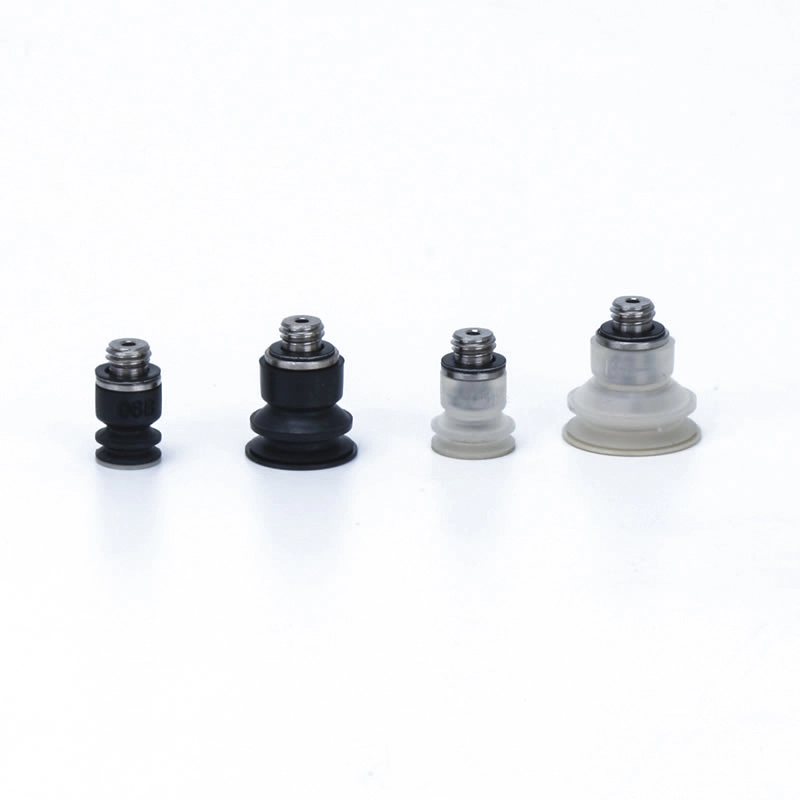

Вакуумски чаши за вшмукување без ознаки ZP3
Вакуумските чаши за вшмукување без ознаки ZP3 од Commaelec се компактни вшмукувачки чаши (φ4–16 mm) со вградени телескопски браници за минимална прашина. Идеални за фотоволтаични панели, полупроводнички наполитанки, оптички леќи, OLED/LCD панели и медицински компоненти, тие нудат приспособени опции, флексибилна инсталација, антистатички материјали и додатоци од нерѓосувачки челик.
Кликнете и стартувајте го изборот
》Врати се на информации за производот
Вакуумски чаши за вшмукување без ознаки ZP3
Подлога за прицврстување смола од серијата ZP3 без ознаки
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Вакуумските вшмукувачки чаши ZP3 без ознаки се прецизно дизајнирани мини вшмукувачки чаши произведени во Кина, дизајнирани да се справуваат со деликатни површини без да предизвикуваат гребнатини или траги. Изградени со висококвалитетен силикон и опционални PEEK додатоци, тие обезбедуваат сигурна адхезија, минимално создавање прашина и стабилни перформанси на вакуум. Овие вшмукувачки чаши се идеални за автоматизација во чувствителните индустрии како што се електрониката, фотоволтаиците и медицинските уреди.
Апликации
Фотоволтаични панели:Безбеден транспорт и монтажа без оштетување на стаклените површини.
Полупроводнички наполитанки (силикон):Прецизно ракување со кревките наполитанки за време на производството.
Оптички леќи (стакло/смола):Сигурна рачка за склопување на објективот без оштетување на површината.
Електронски дисплеи (OLED/LCD панели):Пренос и поставување без гребнатини.
Компоненти на медицинскиот уред:Безбедно ракување со приборот за хируршки инструмент или деликатни делови.
Клучни карактеристики
Дизајн без ознаки:Спречува гребнатини или оштетување на површината при ракување.
Компактна големина:Достапно во мини дијаметри (4–16 mm), погодни за тесни простори.
Висококвалитетни материјали:Вакуумските чаши без обележување се достапни во силиконски и PEEK опции, кои нудат одлична хемиска отпорност и отпорност на топлина.
Минимална прашина:Вградениот телескопски бафер го намалува создавањето прашина во чувствителни средини.
Флексибилна инсталација:Вертикална или странична ориентација на влезот на вакуум; може да вклучува адаптери или држачи од нерѓосувачки челик.
Прилагодливи опции:Прилагодени решенија за специфични индустриски потреби.
Најчесто поставувани прашања
П1: Кои индустрии имаат најголема корист од овие вшмукувачки чаши?
О: Електроника, фотоволтаици, оптика, полупроводници и прецизно медицинско производство.
П2: Може ли да ја прилагодам големината или материјалот на вшмукувачката чаша?
О: Да, вакуумските вшмукувачки чаши ZP3 без ознаки се достапни во различни дијаметри, силиконски или PEEK материјали и опционални антистатички додатоци или додатоци од нерѓосувачки челик.
П3: Како овие чаши го намалуваат оштетувањето на површината?
О: Меките материјали со висока еластичност и прецизната контрола на вакуумскиот притисок обезбедуваат да нема гребнатини или траги при подигнување и поставување.
Како да нарачате
- Не се оставаат траги на адсорпција (гумени состојки) на работното парче.
>Избегнува директен контакт помеѓу работното парче и гумата со инсталирање на PEEK додаток на перницата за мев за да се спречи преносот на гумените состојки. - Идеален за подлогата за мевови од серијата ZP3 (ø4 до ø16)
| ② Дијаметар на подлогата (мм) | |
| Симбол | Применлива подлога |
| 04 | ЗП3-04Б |
| 06 | ЗП3-06Б |
| 08 | ЗП3-08Б |
| 10 | ЗП3-10Б |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③ Материјал за прикачување | |
| P | ЅИРНЕТЕ |
| GP | Проводен ЅИР |
| M | ПОМ |
| ГМ | Проводен ПОМ |
- Кога нарачувате со подлога, ставете „*“, под бројот на делот на подлогата како што е прикажано подолу. Имајте предвид дека подлогата не се испорачува со склопен додаток.
- Кога додатокот е направен од проводен PEEK, користете проводен материјал за подлогата.
- Исчистете го производот пред да го користите додатокот.
- Овој производ не се чисти по обработката. Ако производот се користи во состојбата во која е испорачан, може да се остави остаток на материјал на работните парчиња. Исчистете пред употреба.
- Ако контактот со тврд материјал е проблем, не го користете овој производ.
Димензии (мм)
Зелениот симбол е прилагодени модели.
K
Прилог со смола
| Модел | øA | øB | øC | D | P | Адаптер подлога бр. |
||||||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
|||||||
| ЗП3 | 04 | K |
P GP M ГМ |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ЗП3 | 06 | B |
N S U F ГН Г.С |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Кога додатокот е направен од проводен PEEK, користете проводен материјал за подлогата.
Модел за упатување: ZP3-08KGP подлога за адаптер за упатување: ZP3-08BGN / ZP3-08BGS
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
| Тип на подлога | Дијаметар на подлогата (мм) | Апликација | Типични површини и форми на работното парче | |||||||
| Рамен | Мавташе | Коси | Различни висини | Конвексен | Мрсна | |||||
|
|
|
|
|
|
|||||
| Компактен P реклама | Рамен (U) |
|
ø1,5~ø3,5 | За адсорпција на работни парчиња со рамна и не деформирана површина | ⚪ | X | X | X | X | X |
| Рамен со жлеб (UM) |
|
ø4~ø16 | За работното парче кое најверојатно ќе се деформира | ⚪ | X | X | X | X | △ | |
| Мех (Б) |
|
ø4~ø16 | За адсорпција на работни парчиња со навалена површина | ⚪ | △ | ⚪ | X | △ | X | |
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
Прирачник за инсталација
Преземи PDF
Предупредување + Внимание (прочитајте пред употреба)
Преземи PDF
