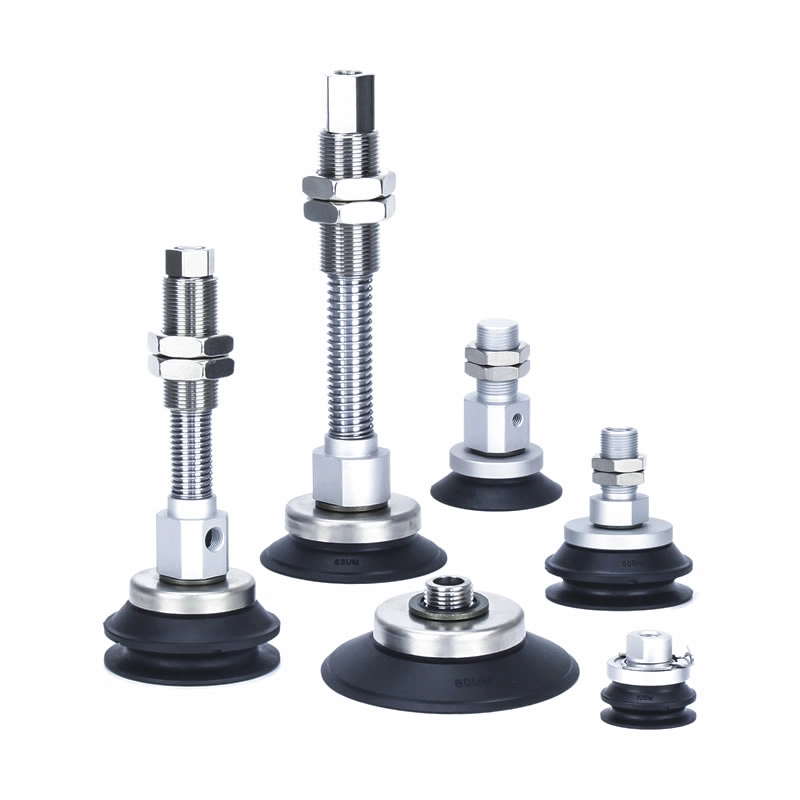

Вакуумски вшмукувачки чаши со висока цврстина ZP3E
Вакуумските вшмукувачки чаши со висока цврстина ZP3E се дизајнирани за ракување со тешки товари на големи или порозни работни парчиња. Одликувајќи се со жлебна заптивна површина и структура на хармоника, тие обезбедуваат силна адхезија на нерамни површини. Идеални за стакло, метални листови и пакување, тие обезбедуваат стабилно држење, ракување без означување и сигурни перформанси во системи за автоматизација со голем проток. Исто така, широко се користи во производствените линии низ индустриите, вклучувајќи производство на електроника, автомобилско склопување и логистичко сортирање.
Кликнете и стартувајте го изборот
》Врати се на информации за производот
Вакуумски вшмукувачки чаши со висока цврстина ZP3E

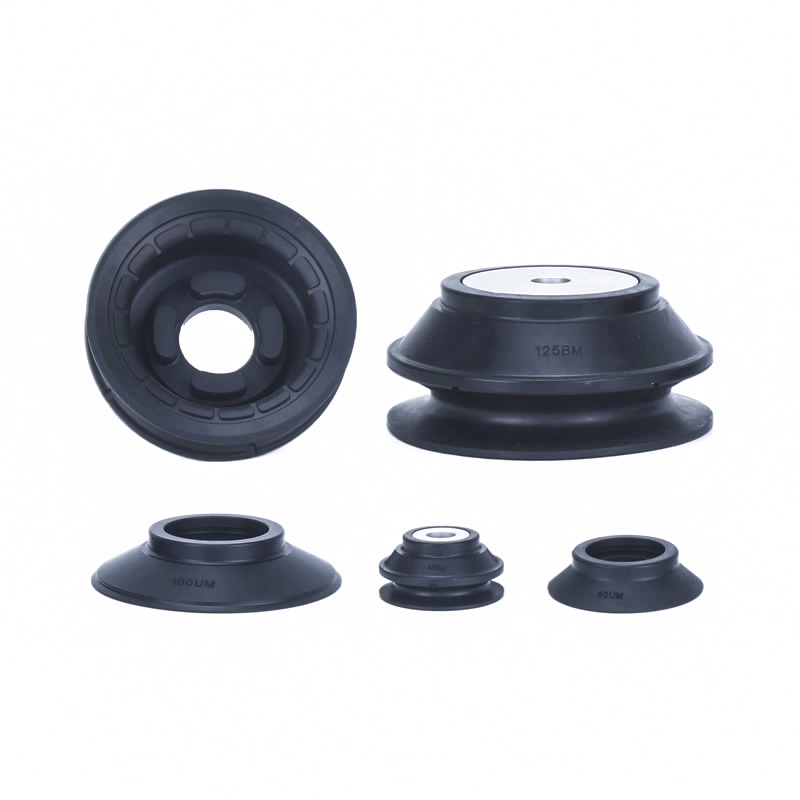

Единица за вакуум подлога со висока ригидност од серијата ZP3E

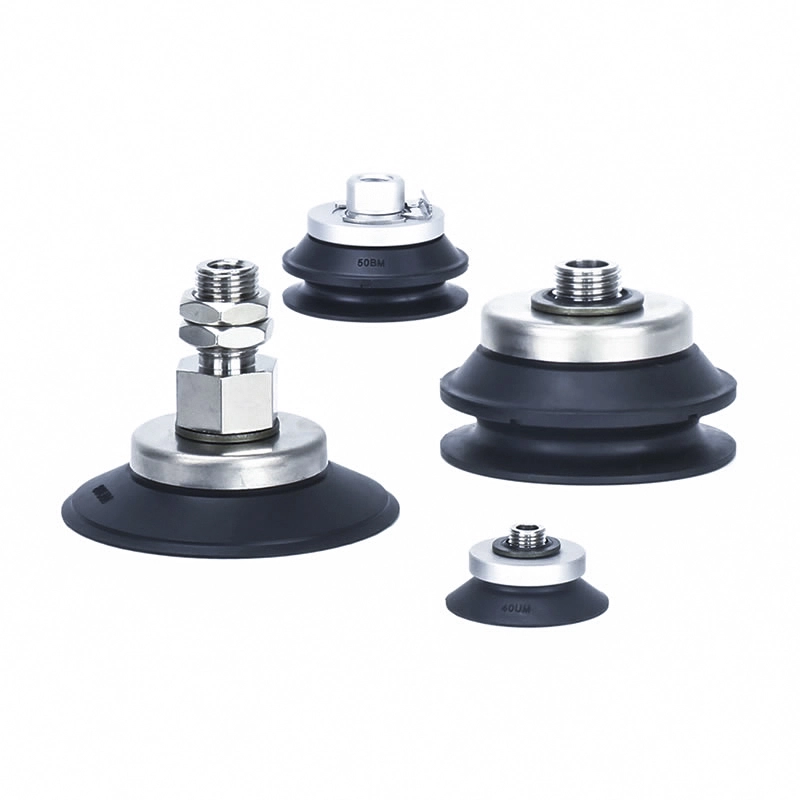

Серија ZP3E-T со вакуумски влошки со висока цврстина на адаптер

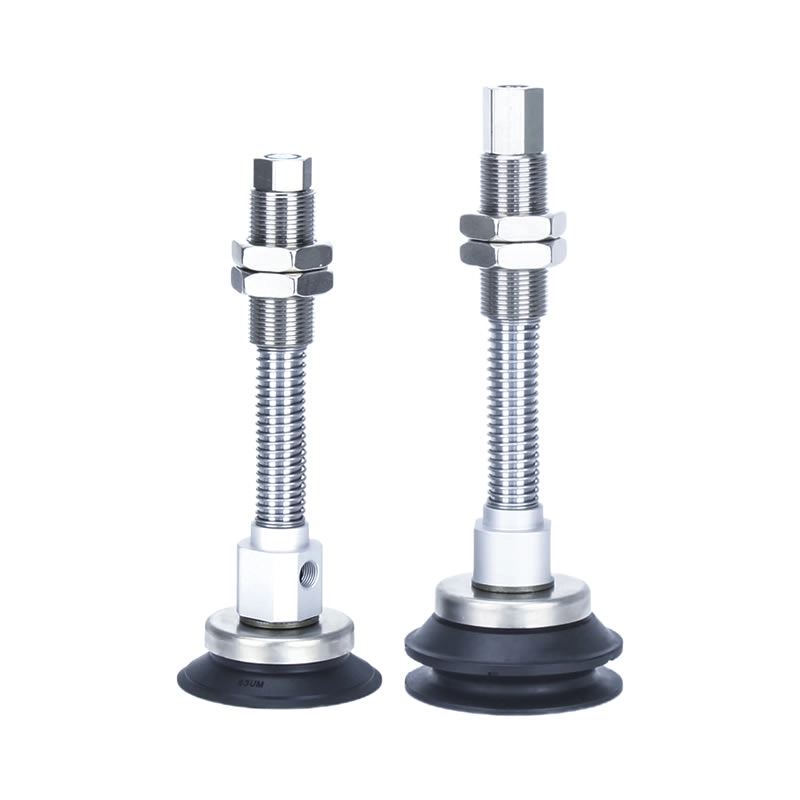

Серија ZP3E-T со тампон со вакуумски влошки со висока цврстина

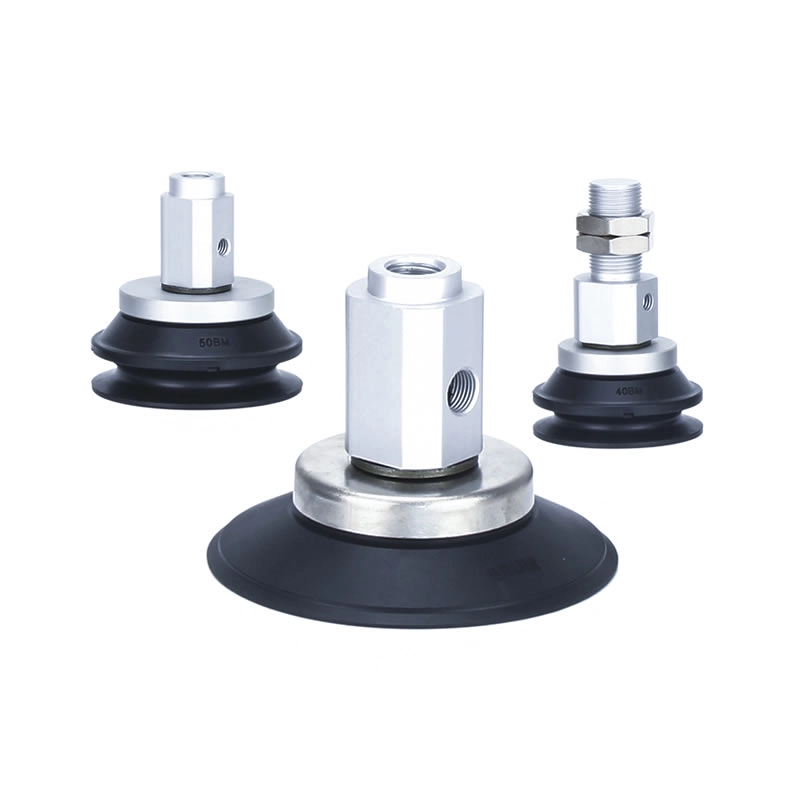

Серија ZP3E-Y со вакуумски влошки со висока цврстина на адаптер
Серија ZP3E-Y со тампон со вакуумски влошки со висока цврстина
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Вакуумските вшмукувачки чаши со висока ригидност ZP3E се вакуумски чаши од индустриско ниво, дизајнирани за ракување со обработените парчиња со тешки оптоварувања и големи површини. Тие се идеални за апликации кои бараат силна адхезија, висока херметичка и стабилно држење, дури и на нерамни или малку пропустливи површини.
Клучни карактеристики
Способност за ракување со тешки должности
Вакуумските вшмукувачки чаши со висока цврстина ZP3E се дизајнирани специјално за големи и тешки работни парчиња, како што се картон, стаклени панели и метални листови
Опсег на дијаметар:32мм до 125мм
Достапно во еднослојни и двослојни конфигурации
Подобрени перформанси на запечатување
Вшмукувачката површина со жлеб ја подобрува стабилноста на стисокот и го одржува вакуумот
Заптивната структура во форма на хармоника се прилагодува на наклонети или нерамни површини
Обезбедува сигурна адхезија дури и за заоблени или неправилни работни парчиња
Оптимизиран за порозни материјали
Погоден за картон, картон и други пропустливи материјали
Работи ефикасно со вакуумски системи со висок проток
Одржува постојано вшмукување и покрај малото истекување на воздух
Флексибилна инсталација
Повеќе опции за монтирање за различни поставки за автоматизација
Компатибилен со роботски краци и автоматизирани производни линии
Апликации
Опрема за индустриска автоматизација
Машини за формирање кутии за хартија:Транспорт и поставување картонски листови
Системи за пакување:Ставете и преместете тешки картони и материјали
Роботска автоматизација:Стабилно држење и брзо ослободување во монтажните линии
Ракување со работното парче
Обработка на стакло:Ракување без означување на мазни, тешки стаклени панели
Метални и пластични листови:Челични плочи, алуминиумски лимови и дебели пластични табли
Логистика и складирање:Автоматско редење на тешки производи
Предности на перформансите
Структурата со висока цврстина обезбедува стабилност при ракување со тешки товари.
Дизајнот без означување ги штити чувствителните површини - како што е стаклото - од оштетување.
Цврстата способност за задржување на вакуум обезбедува сигурна работа во опкружувања со тешки барања.
Вакуумските вшмукувачки чаши со висока цврстина ZP3E се погодни за употреба во електрониката, автомобилската индустрија, логистиката и производната индустрија.
Зошто да изберете вакуумски чаши ZP3E произведени во Кина
Ефтино производство со сигурни перформанси
Зрела технологија која користи висококвалитетен силикон и напредно вакумско запечатување
Широк асортиман на производи за задоволување на различни индустриски потреби
Стабилен синџир на снабдување кој обезбедува брза и доследна испорака

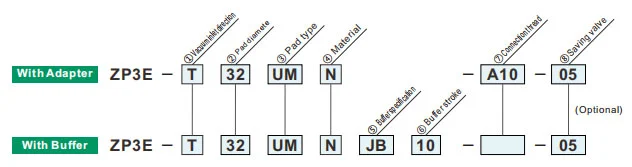

Како да нарачате
| ② Дијаметар на подлогата (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ Тип на подлога | |
| УМ | Рамен тип со жлеб |
| БМ | Тип на мевови со ребра и жлеб |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
| ⑧ Плоча | |
| Нил | Без чинија |
| P | Со чинија |
|
Модел
② Дијаметар на подлогата (мм)
|
Рамен тип со жлеб (UM) | Тип на мевови со ребра и жлеб (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ① Насока на влезот на вакуум | |
| T | Вертикална |
| Y | Странични |
| ② Дијаметар на подлогата (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ Тип на подлога | |
| УМ | Рамен тип со жлеб |
| БМ | Тип на мевови со ребра и жлеб |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
| ⑦ Влез за вакуум | ZP3E-T /Вертикална | ZP3E-Y / Странични | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Машка нишка | А10 | М10 х1 | ● | — | — | — |
| АГ1 | G1/8 | ● | — | — | — | |
| А16 | М16 х1,5 | — | ● | — | — | |
| AL14 | М14 х1 | ● | — | ● | — | |
| AL16 | М16 х1,5 | — | ● | — | ● | |
| Женска нишка | Б8 | М8 х1,25 | ● | — | ● | — |
| Б10 | М10 х1,5 | ● | — | — | — | |
| Б12 | М12 х1,75 | — | ● | — | ● | |
| Б18 | М18 х1,5 | — | ● | — | — | |
| ⑤ Спецификација на баферот | |
| Џ.Б | Ротирачки (месинг, со черупка) |
| Џ.Ф | Ротирачки (челик, со черупка) |
| КБ | Неротирачки (месинг, со черупка) |
| ⑦ Влез за вакуум | А14 | Нил | А18 | Нил | |
| М14х1 | М18х1,5 | М18х1,5 | М22х1,5 | ||
| ⑥ Тампон удар | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 мм | ● | ● | ● | ● |
| 20 | 20 мм | ● | — | — | — |
| 25 | 25 мм | — | ● | ● | ● |
| 30 | 30 мм | ● | ● | ● | ● |
| 50 | 50 мм | — | ● | ● | ● |
| 75 | 75 мм | — | ● | ● | ● |
| 100 | 100 мм | — | — | — | ● |
| ⑧Заштеда на фиксен отвор на вентилот | |||
| големина (мм) |
Дијаметар на подлогата | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Референца СВКС |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Пролетна реактивна сила
| Конец за поврзување | Вртежен момент на затегнување±5% [N·m] | Удар на тампон (мм) | Пролетната реактивна сила[N] | ||
| Месинг, со черупка (JB/KB) | Челик, со черупка (JF) | На 0 удар | Со полн удар | ||
| М14х1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| М18х1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| М22х1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
Прирачник за инсталација
Преземи PDF
Предупредување + Внимание (прочитајте пред употреба)
Преземи PDF
Жешки тагови: Вакуумски вшмукувачки чаши со висока ригидност ZP3E, Кина, производител, добавувач, фабрика
