Вакуумски чаши за вшмукување директно со ниско триење ZP3
Серија ZP3-T со компактна вакуумска подлога со ниско триење
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс

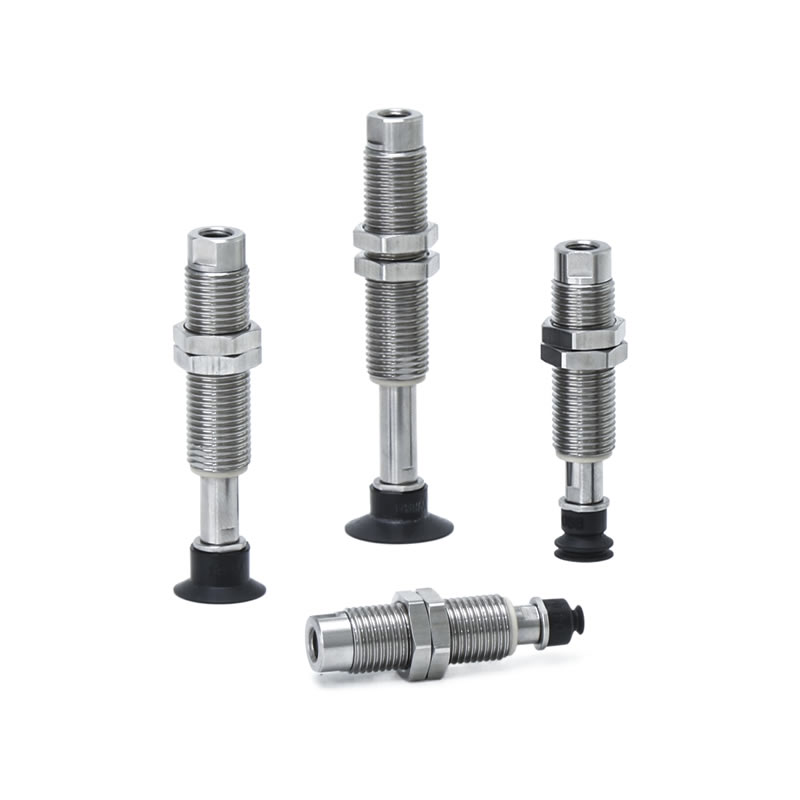

Вакуумските чаши за вшмукување директно со ниско триење ZP3 се компактни, прецизно дизајнирани вшмукувачки чаши дизајнирани за електрониката, медицинската и фармацевтската индустрија. Со дијаметри кои се движат од 4 mm до 16 mm, овие вакуум чаши имаат вградена телескопска тампон прачка која го минимизира создавањето прашина, обезбедувајќи безбедно и чисто ракување со деликатните компоненти.
Што е вакуумско вшмукување со директно монтирање со ниско триење ZP3?
Специјализирана вакуумска подлога со можност за директно монтирање за автоматизирани системи.
Вклучува телескопски бафер со ниско триење, намалувајќи го абењето и контаминацијата за време на повторливи циклуси.
Компатибилен со вертикалните и страничните насоки за влез на вакуум, што овозможува флексибилна инсталација во тесни производни линии.

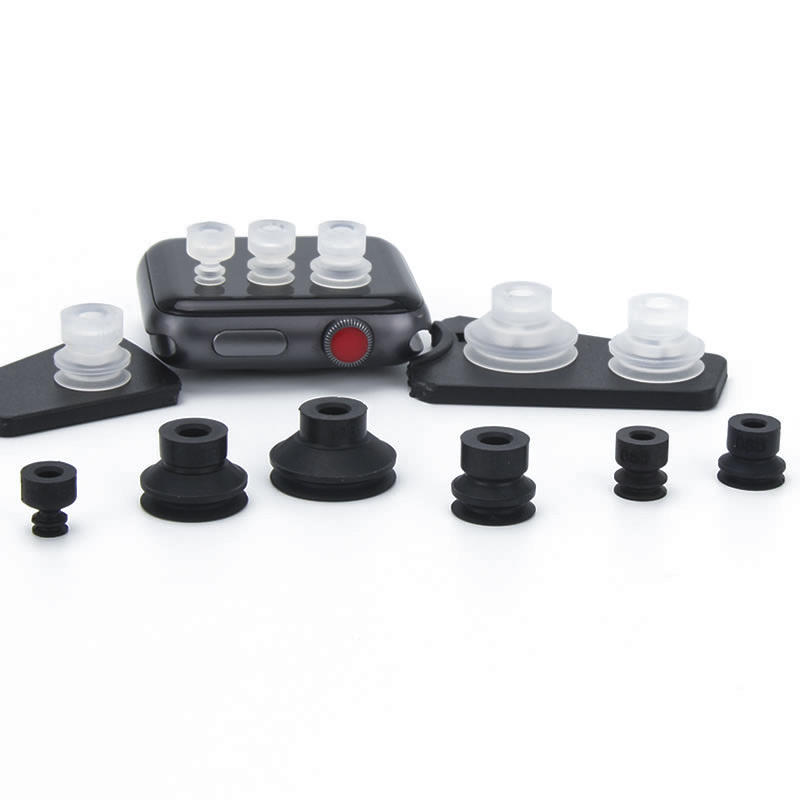

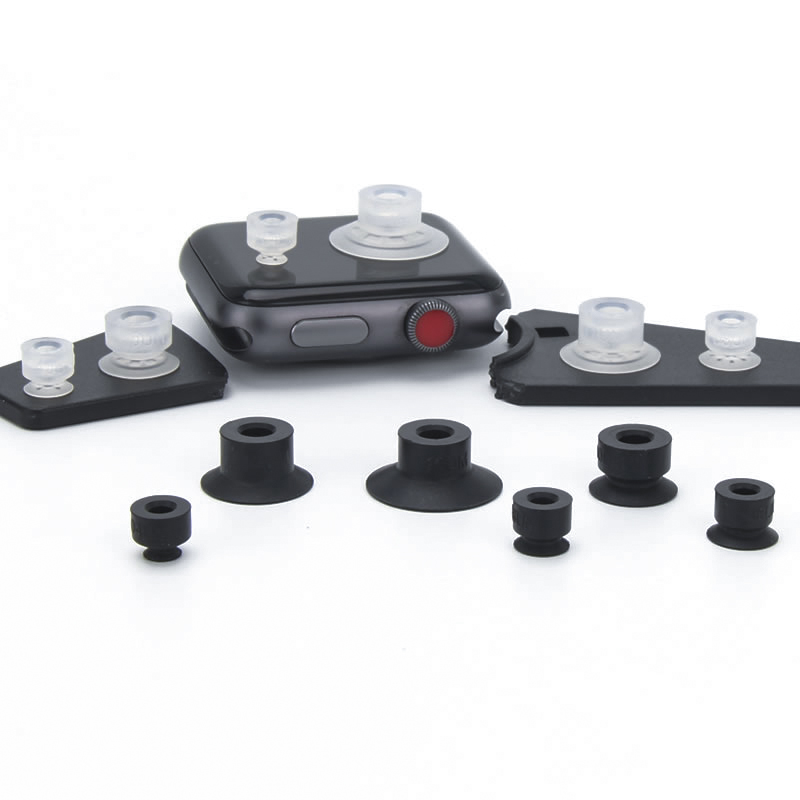

Достапен во висококвалитетни гумени, силиконски и антистатички материјали, со опционални адаптери и целосно додатоци од нерѓосувачки челик за апликации со литиумски батерии.
Апликации
Прецизно ракување со електрониката, како што се кола и микрочипови.
Медицинско и фармацевтско собрание, каде што чистотата и малата контаминација се критични.
Интеграција во роботски системи за избор и место и автоматизирани линии за склопување.
Ракување со мали компоненти на хардвер и литиумски батерии кои бараат минимално создавање прашина.
Предности
Компактен дизајн и ниско триење го минимизира абењето, прашината и одржувањето.
Висока приспособливост, поддршка на повеќекратни ориентации на влезот во вакуум и конфигурации на тампон.
Вакуумските чаши за вшмукување директно со ниско триење ZP3 се направени од издржливи материјали - како што се силикон и гума - за да се обезбеди стабилно и долготрајно вшмукување, со што се обезбедува продолжен работен век.
Флексибилни опции со адаптери, тампон држачи и додатоци од нерѓосувачки челик за специјализирани индустриски потреби.
Ефективното кинеско производство со зрела технологија и стабилен синџир на снабдување обезбедува навремена испорака и висококвалитетни перформанси.
Зошто да изберете Commaelec?
Доверлив производител и добавувач со внатрешно производство и голема залиха.
Различно портфолио на производи, вклучувајќи повеќе спецификации, форми и опции за материјали.
Зрела технологија која обезбедува силна адхезија, стабилност и безбедно ракување со материјалот.
Услуга ориентирана кон клиентите со брз одговор, прилагодување и техничка поддршка за беспрекорна интеграција.
Како да нарачате
- Намалена честичка под 1/10 (во споредба со претходните производи).
- Неискористена легура на бакар.
- Со мало триење, низок шум! Ниво на бучава 45dB.
- Нежните нагоре и надолу се движат според ро анти ексцентрична структура.
- Решен е проблемот со заглавената оска според затегнатоста на цевката!
| ① Насока на влезот на вакуум | |
| T | Вертикална |
| ② Дијаметар на подлогата (мм) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③ Тип на подлога | |
| УМ | Рамен со жлеб |
| B | Мевови |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
| ⑤ Спецификација на баферот | |
| D | Ротирачки (ниско триење) |
| ⑥ Удар на баферот (мм) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Влез за вакуум | |
| Б5 | М5 х 0,8 |
Димензии (мм)
Зелениот симбол е прилагодени модели.
УМ
Рамен со жлеб
| Модел | A | B | C | D | Тампон | |||||||
|
① Вакуум довод насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑤ Тампон спец. |
⑥ Тампон мозочен удар |
⑧ Вакуум довод |
||||||
| ЗП3 | T |
4 6 8 |
УМ |
N S U F ГН Г.С |
D | 3 | Б5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Модел за упатување: ZP3-T16UMND15-B5
B
Мевови
| Модел | A | B | C | D | Тампон | |||||||
|
① Вакуум довод насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑤ Тампон спец. |
⑥ Тампон мозочен удар |
⑧ Вакуум довод |
||||||
| ЗП3 | T |
4 6 8 |
B |
N S U F ГН Г.С |
D | 3 | Б5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Модел за упатување: ZP3-T08BND6-B5
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
| Тип на подлога | Дијаметар на подлогата (мм) | Апликација | Типични површини и форми на работното парче | |||||||
| Рамен | Мавташе | Коси | Различни висини | Конвексен | Мрсна | |||||
|
|
|
|
|
|
|||||
| Компактен P реклама | Рамен (U) |
|
ø1,5~ø3,5 | За адсорпција на работни парчиња со рамна и не деформирана површина | ⚪ | X | X | X | X | X |

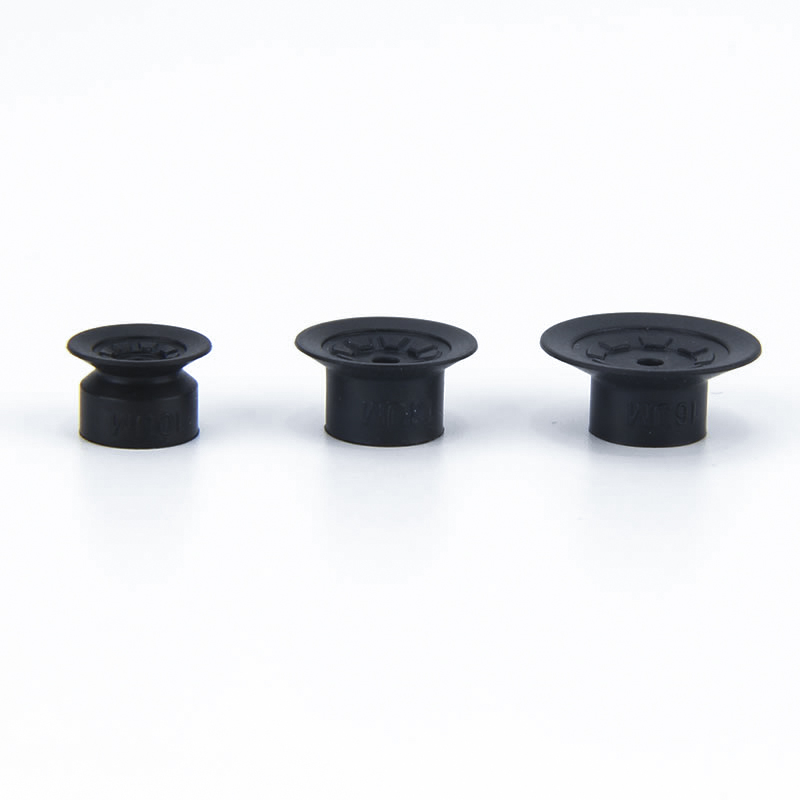

| Рамен со жлеб (UM) |
|
ø4~ø16 | За работното парче кое најверојатно ќе се деформира | ⚪ | X | X | X | X | △ | |
| Мех (Б) |
|
ø4~ø16 | За адсорпција на работни парчиња со навалена површина | ⚪ | △ | ⚪ | X | △ | X | |
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
