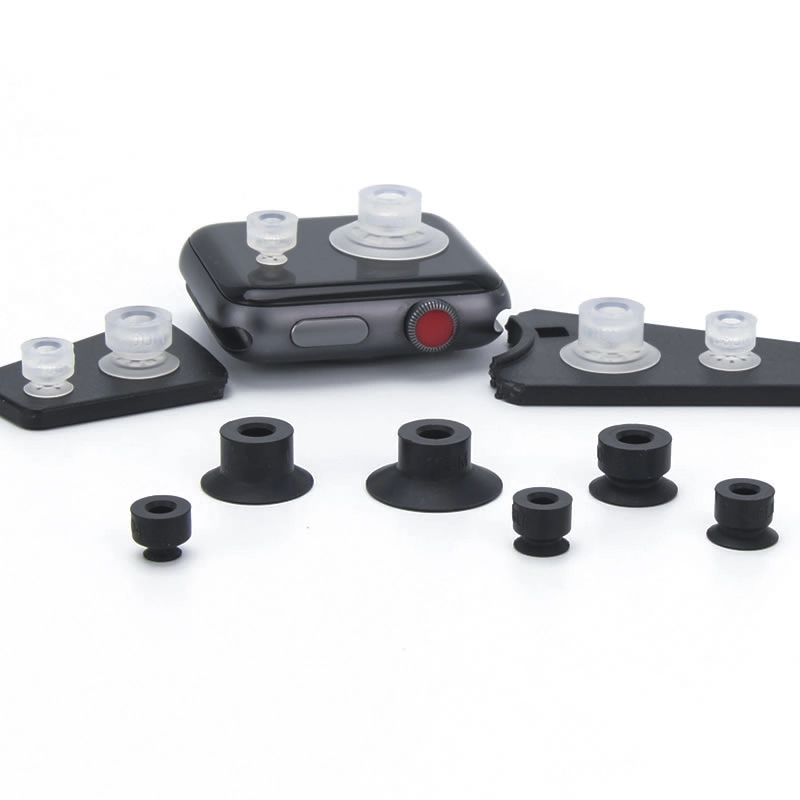

Компактни вакуумски чаши за вшмукување ZP3

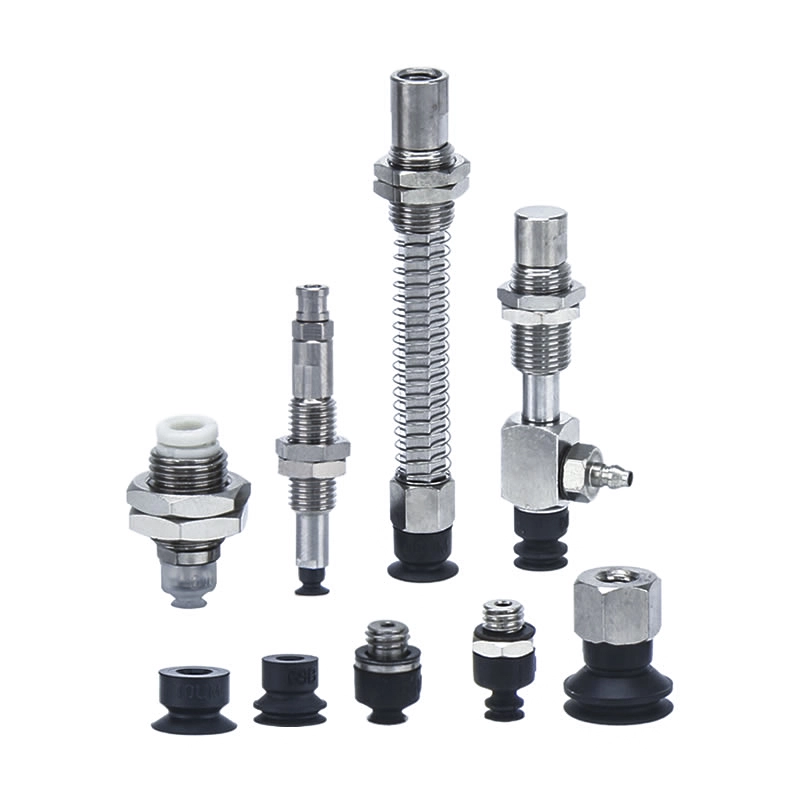

Компактна вакуумска подлога од серијата ZP3

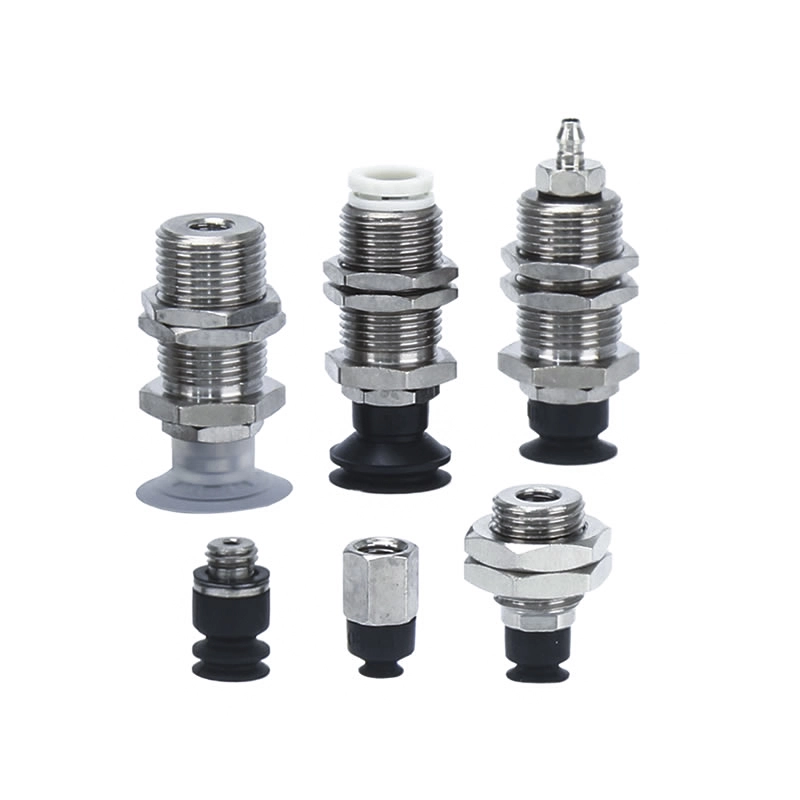

Серија ZP3-T со компактни вакуумски влошки со адаптер

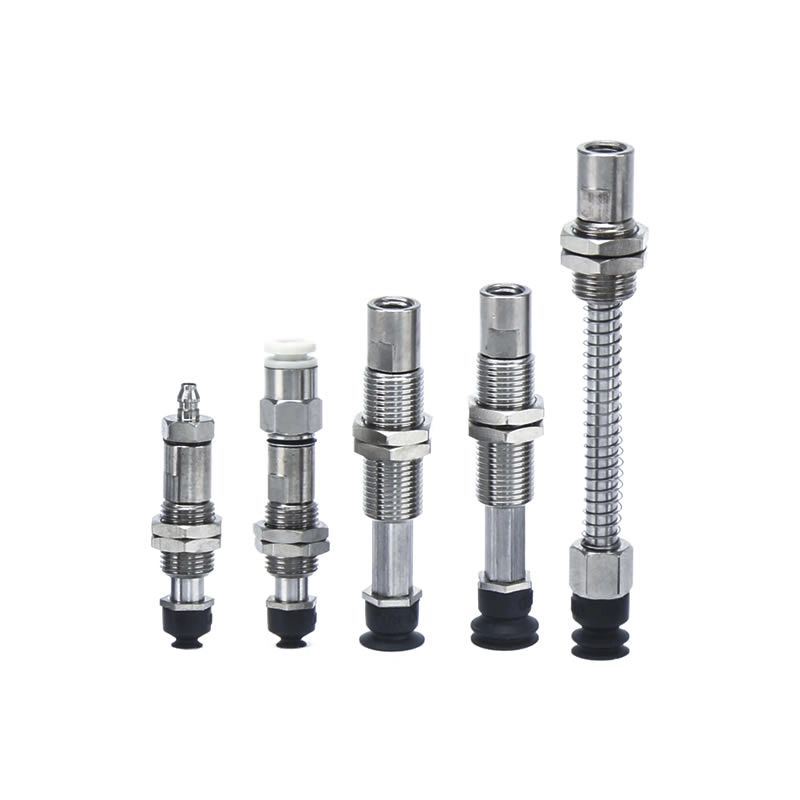

Серија ZP3-T со баферски компактни вакуумски влошки

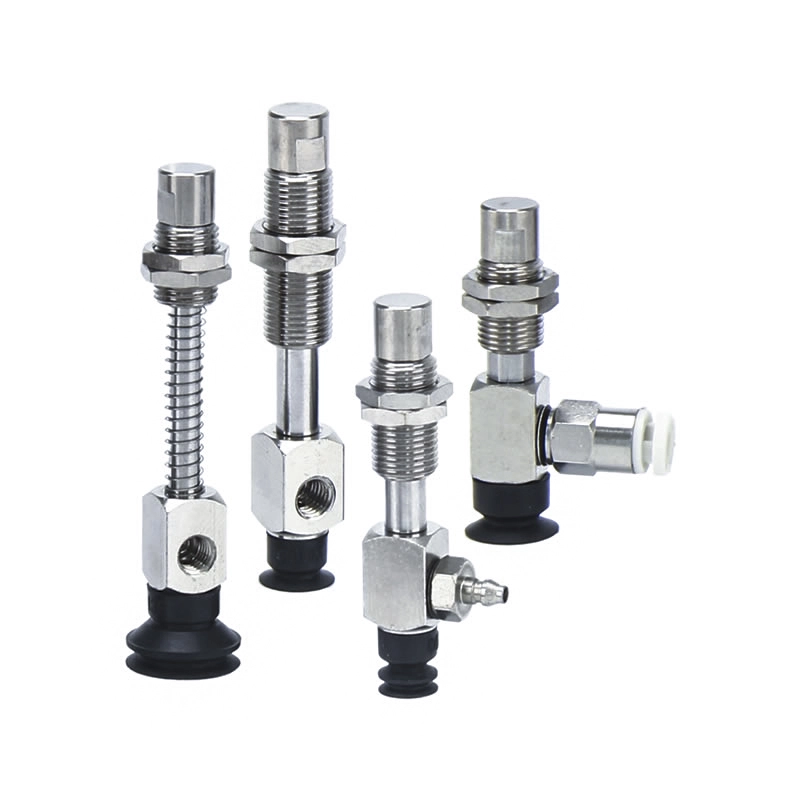

Серија ZP3-Y со компактни вакуумски влошки со адаптер
Серија ZP3-Y со баферски компактни вакуумски влошки
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Компактните вакуумски вшмукувачки чаши ZP3 се специјално дизајнирани за електронската индустрија, обезбедувајќи прецизно, сигурно држење за мали или деликатни компоненти. Со дијаметар од 1,5 mm до 16 mm, тие беспрекорно се интегрираат во автоматизирано производство и роботски системи.
Најчесто поставувани прашања
Кои се типични апликации?
Ракување со мали електронски компоненти и кола.
Транспорт на прецизни метални делови и ќелии од литиумски батерии.
Интеграција во роботски монтажни линии за брзи, повторливи операции за собирање и ставање.
Што е серијата ZP3P?
Варијанта на ZP3 со високи перформанси дизајнирана за автоматизација со висок циклус.
Нуди повеќе големини, форми и опции за материјали, задоволувајќи различни индустриски потреби за држење.
Која е разликата помеѓу ZP3 и ZP3-T?
ZP3:Стандардна компактна вакуумска чаша за прецизно ракување.
ZP3-T:Подобрен за високи температури или хемиски чувствителни средини, користејќи специјализирани материјали.
Клучни карактеристики на дизајнот
Компактна големина за тесни места за инсталација.
Флексибилни насоки за влез на вакуум (вертикални и странични).
Изборни адаптери, тампон држачи и додатоци од целосно не'рѓосувачки челик.
Дизајниран за стабилна адхезија и минимална загуба на вакуум.
Кои материјали се достапни?
Висококвалитетна гума и силикон.
Антистатички варијанти за електроника.
Додатоци од нерѓосувачки челик за апликации со литиумски батерии.
Која форма на подлога треба да ја користам?
Рамен:За мазни, рамномерни површини.
Мех или длабоко:За нерамни, малку деформирани или текстурирани компоненти.
Прилагодени форми:Компактните вакуумски вшмукувачки чаши ZP3 може да се приспособат за да ги задоволат специфичните барања на работното парче и барањата на автоматизираниот систем за интеграција.
Како да нарачате

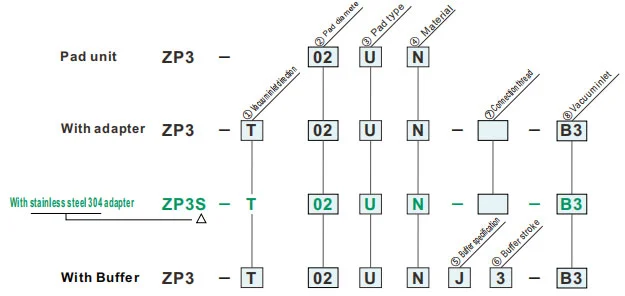

| ① Насока на влезот на вакуум | ⑦ Конец за поврзување | ⑧Вакуумски влез | |||||
| T | Вертикална |
|
— |
А3А4 |
|||
|
— |
Б3 |
|||||
|
А6 |
Б3U404U2 |
|||||
|
— |
Б304U2U4 |
|||||
| Y | Странични |
|
Б3 |
Б304U2U4 |
|||
|
— |
Б304U2U4 |
|||||
| ② Дијаметар на подлогата (мм) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③ Тип на подлога | |
| U | Рамен |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
| ⑤ Спецификација на баферот | |
| J | Ротирачки |
| K | Не-ротирачки |
| ⑥ Тампон удар | |
| 3 | 3 мм |
| 6 | 6 мм |
| ⑦ Конец за поврзување | |
| А6 | M6x0,75 (машка нишка) |
| Б3 | M3x0.5 (женска нишка) |
| ⑧Вакуумски влез | |
| А3 | M3x0.5 (Машка нишка) |
| А4 | M4x0.7 (Машка нишка) |
| Б3 | M3x0.5 (женска нишка) |
| 04 | ø4 (местење со еден допир) |
| U2 | ø2 (фитинг на шипка) |
| U4 | ø4 (фитинг на шипка) |
Пролетна реактивна сила
| Тип на подлога | Спецификација на баферот | Удар на тампон (мм) | Конец за поврзување | Вртежен момент на затегнување ±5% [N·m] |
Пролетната реактивна сила[N] | |
| На 0 удар | Со полн удар | |||||
| ø1,5~ø3,5 | J | 3,6 | М6 х0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | М8 х0,75 | 2,0-2,5 | ||||
| Димензии на монтирање на адаптер |
|
Дијаметар на подлогата: ø4 ~ ø8
|
|
Дијаметар на подлогата: ø10 ~ ø16
|
| ① Насока на влезот на вакуум | ⑦ Конец за поврзување | ⑧Вакуумски влез | ||
| T | Вертикална |
|
— |
А4А5Н5 |
|
— |
Б4Б5 |
||
|
А10А12 |
Б50406U2U4U6 |
||
|
— |
Б50406U2U4U6 |
||
| Y | Странични |
|
Б5 |
Б50406U2U4U6 |
|
— |
Б50406U2U4U6 |
||
| ② Дијаметар на подлогата (мм) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③ Тип на подлога | |
| УМ | Рамен со жлеб |
| B | Мевови |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
|
⑤ Спецификација на баферот
⑥ Удар на баферот (мм)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Ротирачки | ● | ● | ● | — | — |
| Џ.Б | Ротирачки (со черупка) | — | — | — | ● | ● |
| K | Не-ротирачки | ● | ● | ● | ● | ● |
| ⑦ Конец за поврзување | |
| А10 | M10x1 (машки конец) |
| А12 | M12x1 (машки конец) |
| Б5 | M5x0.8 (женска нишка) |
| ⑧Вакуумски влез | |
| А4 | M4x0.7 (машка нишка) |
| А5 | M5x0.8 (машка нишка) |
| Н5 | M5x0.8 (машка нишка) |
| Б4 | M4x0.7 (женска нишка) |
| Б5 | M5x0.8 (женска нишка) |
| 04 | ø4 (местење со еден допир) |
| 06 | ø6 (местење со еден допир) |
| U2 | ø2 (местење на шипки) |
| U4 | ø4 (местење на шипка) |
| U6 | ø6 (фитинг со шипка) |
Димензии (мм)
Зелениот симбол е прилагодени модели.
U
Рамен
| Модел | øA | øB | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
|||
| ЗП2 | 015 | U |
N S U F ГН Г.С |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Модел за упатување: ZP3-015UGN
Димензии на монтирање на адаптер
УМ
Рамен со жлеб
| Модел | øA | øB | øC | øD | E | Y | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
|||||||
| ЗП3 | 04 | УМ |
N S U F ГН Г.С |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Модел за упатување: ZP3-04UMGN
B
Мевови
| Модел | øA | øB | øC | øD | E | F | Y | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
||||||||
| ЗП3 | 04 | B |
N S U F ГН Г.С |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Модел за упатување: ZP3-04UMGN
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
| Тип на подлога | Дијаметар на подлогата (мм) | Апликација | Типични површини и форми на работното парче | |||||||
| Рамен | Мавташе | Коси | Различни висини | Конвексен | Мрсна | |||||
|
|
|
|
|
|
|||||
| Компактен P реклама | Рамен (U) |
|
ø1,5~ø3,5 | За адсорпција на работни парчиња со рамна и не деформирана површина | ⚪ | X | X | X | X | X |
| Рамен со жлеб (UM) |
|
ø4~ø16 | За работното парче кое најверојатно ќе се деформира | ⚪ | X | X | X | X | △ | |
| Мех (Б) |
|
ø4~ø16 | За адсорпција на работни парчиња со навалена површина | ⚪ | △ | ⚪ | X | △ | X | |
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
Прирачник за инсталација
Преземи PDF
Предупредување + Внимание (прочитајте пред употреба)
Преземи PDF
