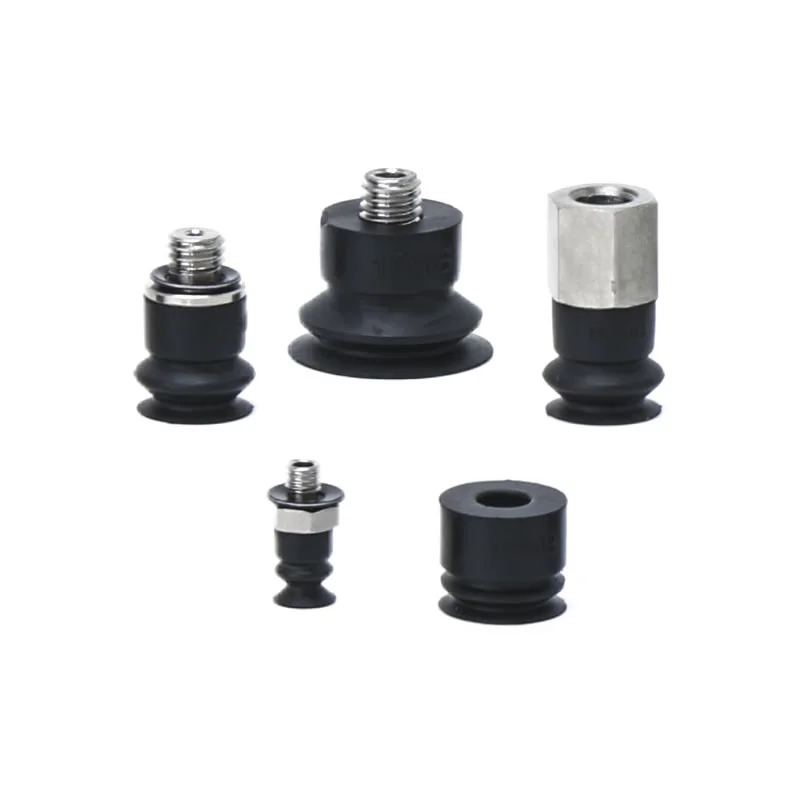

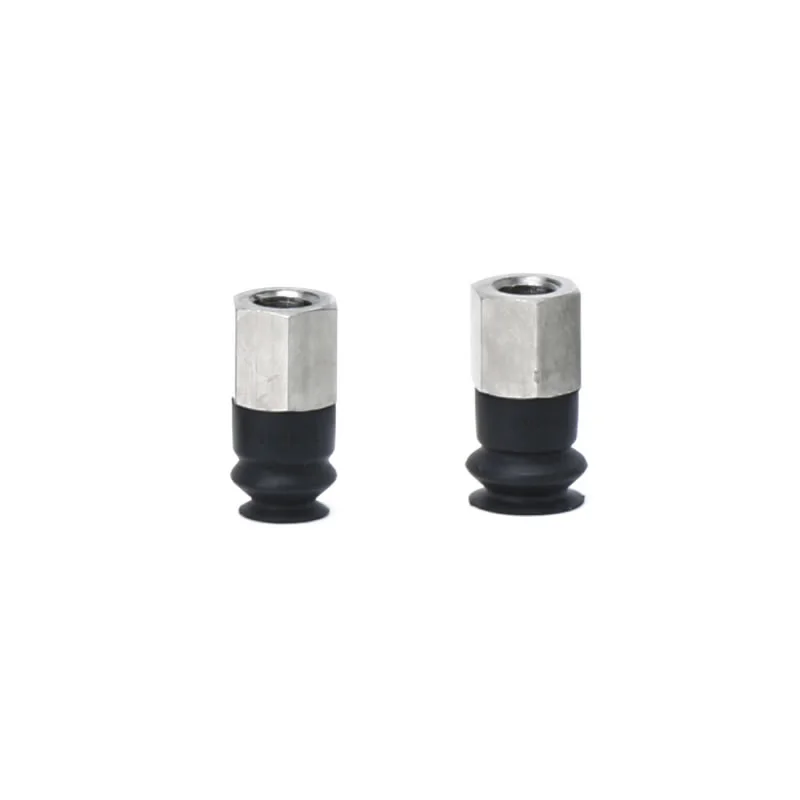

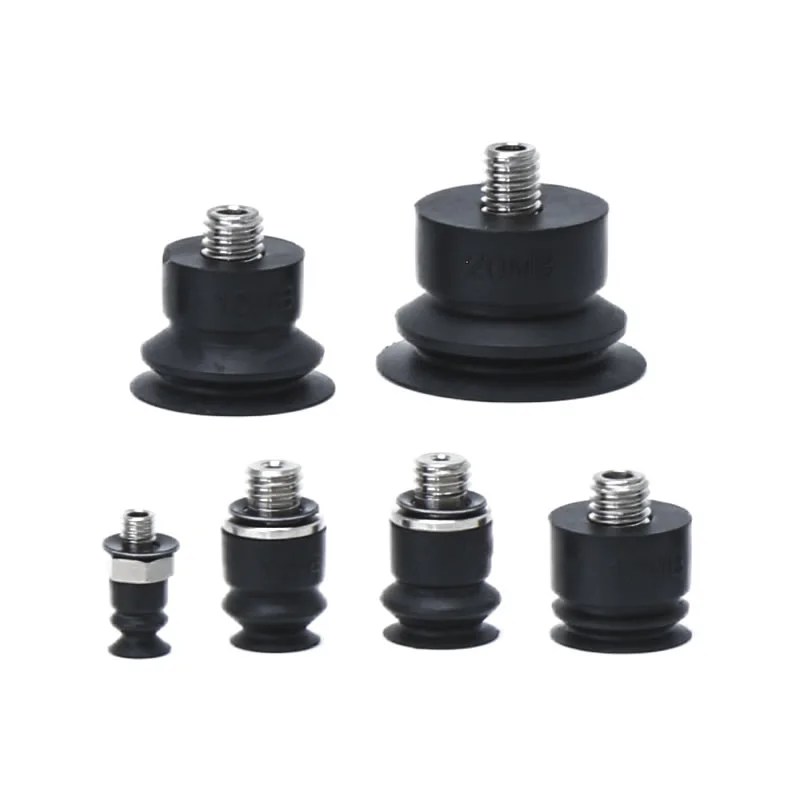

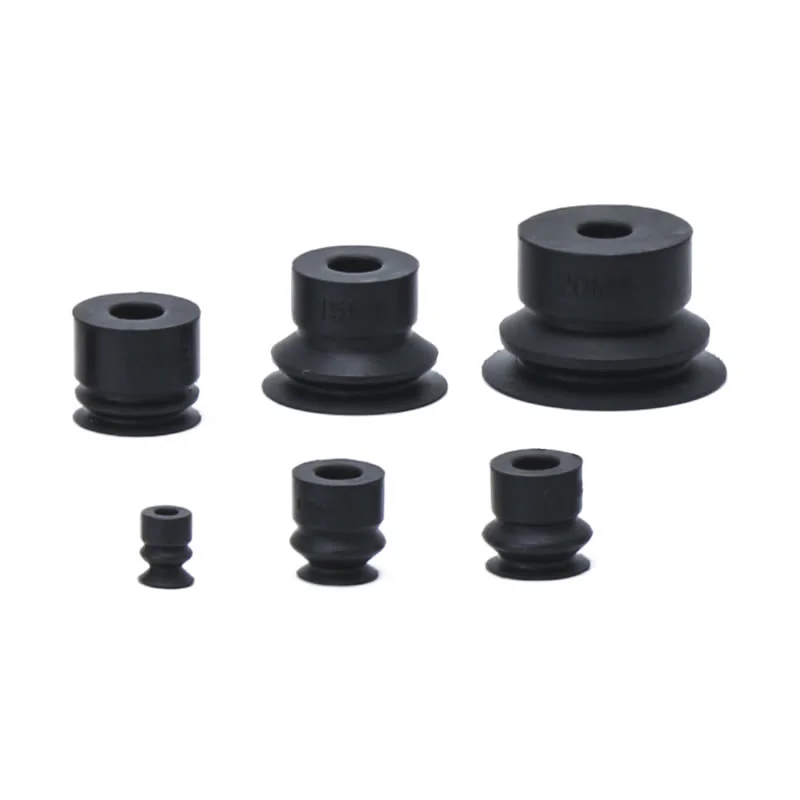

Вакуумски вшмукувачки чаши со мевови ZP2-MB
Како водечки производител во Кина, нашата фабрика нуди вакуумски чаши за вшмукување Bellows ZP2-MB (со дијаметар од ø4–20 mm) специјално дизајнирани за навалени или сферични работни парчиња. Обезбедуваме решенија со уникатна брановидна структура (во стил на хармоника) која овозможува вградена функционалност за амортизација без да бара дополнителен простор. Одржуваме готови залихи во NBR, силиконски и антистатички материјали и нудиме опции за интерфејс со навој M3/M5.
Кликнете и стартувајте го изборот
》Врати се на информации за производот
Вакуумски вшмукувачки чаши со мевови ZP2-MB
Единица за вакуум подлога со мевчиња од серијата ZP2
Серија ZP2-T со вакуумска подлога за адаптер
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Zhejiang Comma Electric Co., Ltd. професионално произведува висококвалитетни вакуумски чаши за вшмукување со мевови ZP2-MB. Нашата фабрика, исто така, обезбедува приспособени услуги и бесплатни примероци за вас. Тоа е минијатурна флексибилна вшмукувачка компонента во системите за пневматска автоматизација, специјално дизајнирана за неправилни, сферични или наклонети површини.
Основни технологии
Висока компатибилност со неправилни површини:Одликувајќи се со структура на мевови во стилот на хармоника, вакуумските вшмукувачки чаши ZP2-MB на Bellows автоматски се прилагодуваат и цврсто се приспособуваат на површините со сферични, наклонети или неправилни форми на работното парче, обезбедувајќи безбеден и стабилен процес на фаќање.
Интегриран дизајн на амортизација:Плисираната структура обезбедува вродена физичка еластичност, ефикасно апсорбирајќи го контактниот удар без потреба од дополнителни тампон-прицврстувачи со пружини - со што значително се зачувува просторот за инсталација.
Апликации за прецизна минијатуризација:Специфично дизајнирани за мали, прецизни компоненти; служи како основно решение за ракување со микро-делови во производството на електроника, прецизно склопување и компактни системи за автоматизација.
Применливост за повеќе индустрии:Широко се користи за фаќање минијатурни сферични електронски компоненти, неправилни метални делови и наклонети пластични фитинзи; беспрекорно се интегрира во мали роботски системи и опрема за прецизно пакување.
Компактна адаптација на просторот:Не е потребен дополнителен простор за инсталација на тампон (пролет од типот). Интегрираната структура е дизајнирана за опрема за автоматизација со ограничен простор или роботски врвови за раце, овозможувајќи беспрекорна интеграција во различни компактни производни линии.
Клучни спецификации:Опции за дијаметар: Серијата вакуумски вшмукувачки чаши ZP2-MB со песок се достапни во повеќе стандардни дијаметри, вклучувајќи φ4mm, φ6mm, φ8mm, φ10mm, φ15mm и φ20mm.
Избор на материјал:Достапен е широк спектар на материјали за задоволување на различни оперативни барања, вклучувајќи нитрилна гума (NBR, со 'N' во ознаката на моделот), силиконска гума (означена со 'S'), полиуретанска гума, како и специјализирани материјали како проводна нитрилна гума и проводна силиконска гума (означена со 'GS'). Овие материјали се дизајнирани да задоволат антистатички својства и отпорност на специфични хемиски средини.
Опции за поврзување:Достапни се повеќекратни приклучоци со навој, вклучувајќи A3 за надворешни навои M3×0,5 (компатибилни со вшмукувачки чаши φ4mm) и A5/H5 за надворешни навои M5×0,8 (компатибилен со φ6mm, φ8mm и поголеми вшмукувачки чаши). Некои модели, исто така, поддржуваат внатрешни споеви со навој B5, што ја олеснува беспрекорната интеграција со вакуумските цевководи и додатоците за роботски раце.

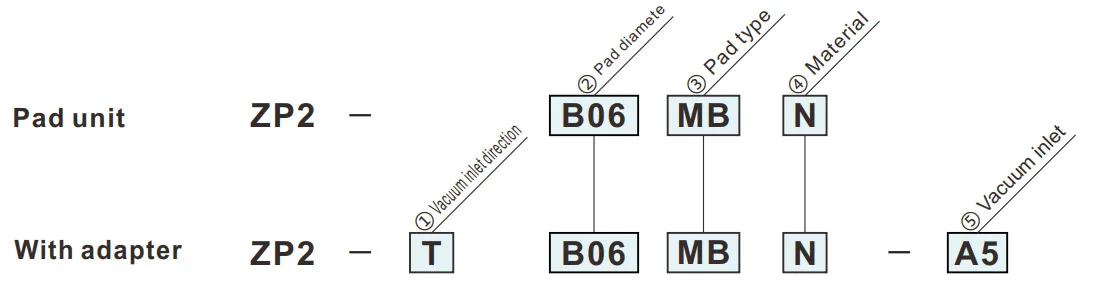

Како да нарачате
- За употреба каде што нема простор за баферот (тип на пролет).
- Работни парчиња со наклонета адсорпциона површина.
| ① Насока на влезот на вакуум | |
| T | Вертикална |
| ③ Тип на подлога | |
| МБ | Мевови |
|
⑤ Влез за вакуум
② Дијаметар на подлогата (мм)
|
B04 | B06 | Б08 | Б10 | Б15 | Б20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| А3 | M3x0,5 (машко) | ● | — | — | — | — | — |
| Н5 | M5x0,8 (машки) | — | ● | ● | ● | ● | ● |
| Б5 | M5x0,8 (женски) | — | ● | ● | — | — | — |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
Димензии (мм)
Зелениот симбол е прилагодени модели.
МБ
Мевови
B04
| Модел | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материја |
|
| ЗП2 | B02 | МБ |
N S U F ГН Г.С |
| B04 | |||
| B06 | |||
| 08 | |||
Модел за упатување: ZP2-B04MBS
Димензии на монтирање на адаптер
МБ
Мевови
Б06, Б08
| Модел | øA | øB | øC | øD | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
|||||
| ЗП2 | B06 | МБ |
N S U F ГН Г.С |
6 | 7 | 3.3 | 8.4 |
| Б08 | 8 | 9 | 4.7 | 9.6 | |||
Модел за упатување: ZP2-B06MBN
Димензии на монтирање на адаптер
МБ
Мевови
Б10, Б15, Б20
| Модел | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
|||||||||
| ЗП2 | Б10 | МБ |
N S U F ГН Г.С |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| Б15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| Б20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Модел за упатување: ZP2-B10MBN
Димензии на монтирање на адаптер
Применлива подлога: B10MB B15MB
Применлива подлога: B20MB
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
Прирачник за инсталација
Преземи PDF
Предупредување + Внимание (прочитајте пред употреба)
Преземи PDF
