Вакуумското вшмукување е основно решение за „флексибилно фаќање“ во индустриската автоматизација со четири основни предности: неоштетено фаќање, приспособливост на повеќематеријални/неправилни работни парчиња, чиста и заштита на животната средина и флексибилно работење. Може да се прилагоди на различни индустриски карактеристики на работните парчиња (тенки/дебели, прецизни/груби, санитарни/стандардни).

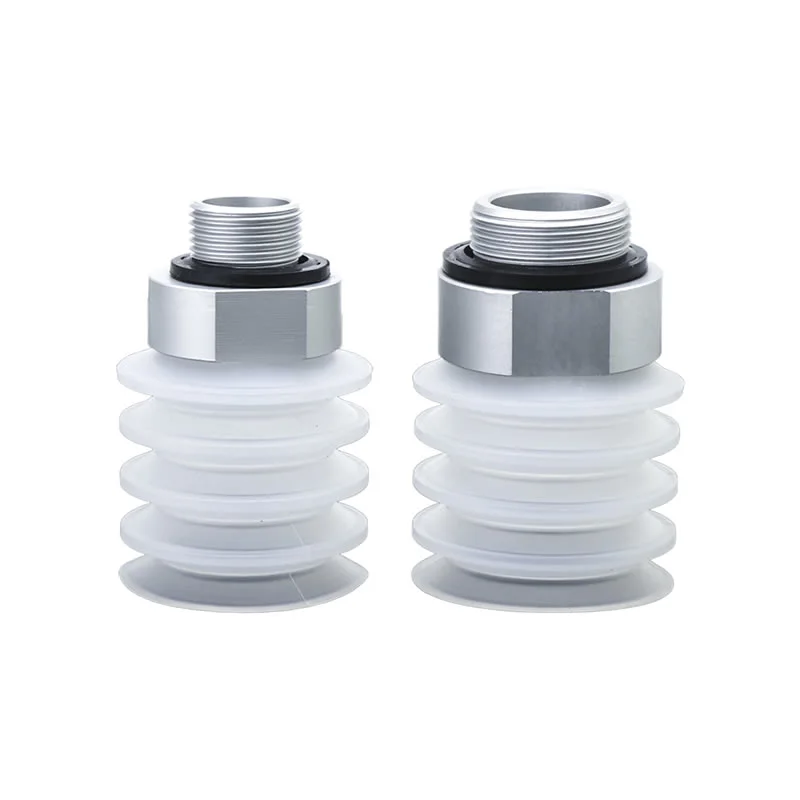

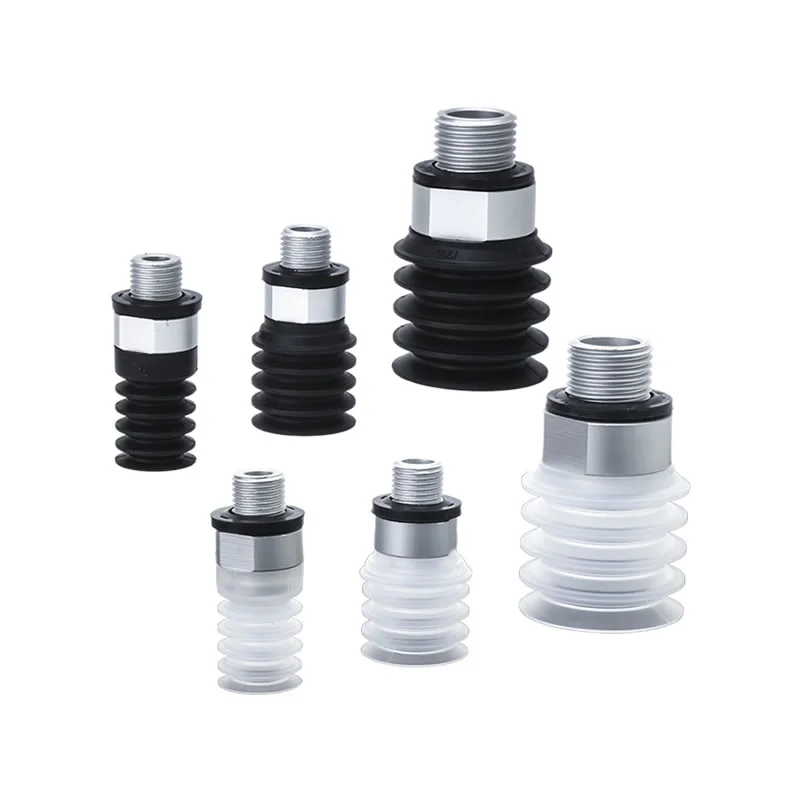

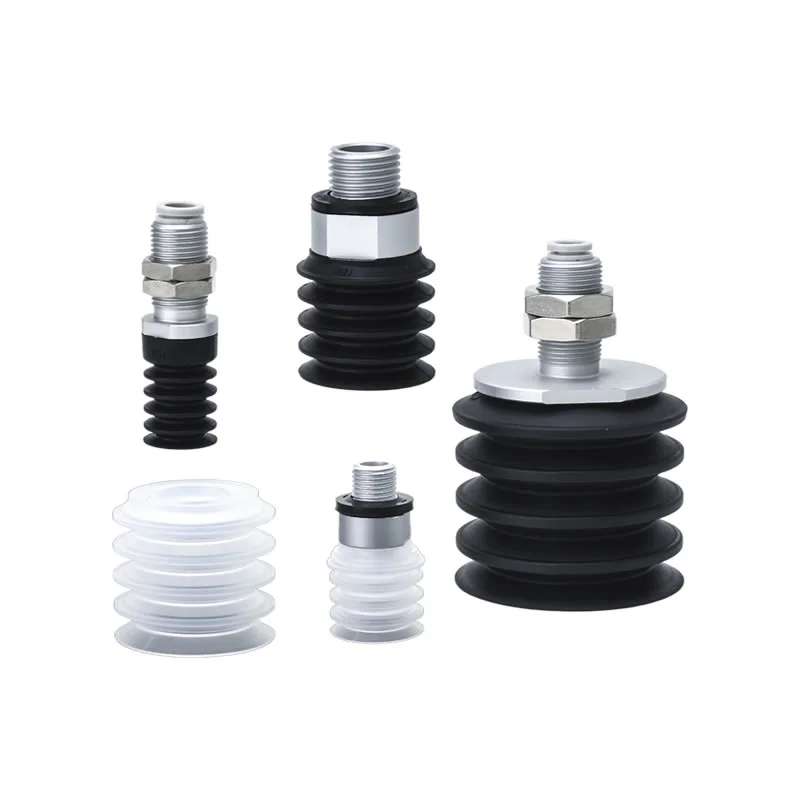

Мехови вакуумски чаши за вшмукување ZP2-ZJ
Вакуумските вшмукувачки чаши ZP2-ZJ од фабриката Commaelec обезбедуваат решение за апликациите за индустриска автоматизација што ги комбинира исплатливоста со сигурни перформанси. Дизајнот на мевот за хармоника (1,5-слој за φ2-φ6, 4,5-слој за φ15-φ46) се прилагодува на нерамни и под аголни површини, компензирајќи ги отстапувањата на положбата и обезбедувајќи стабилно вшмукување. Направени со висококвалитетни материјали и зрела вакуумска технологија, тие обезбедуваат силна адхезија и поддржуваат приспособени решенија со стабилно снабдување.
Кликнете и стартувајте го изборот
》Врати се на информации за производот
Мехови вакуумски чаши за вшмукување ZP2-ZJ

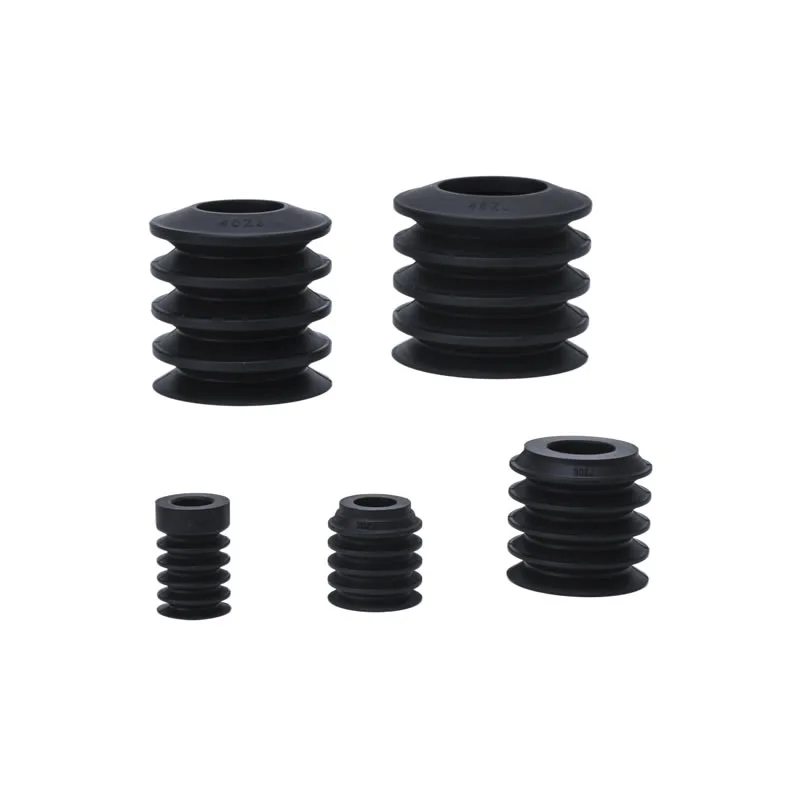

Единица за вакуум подлога со мевчиња од серијата ZP2

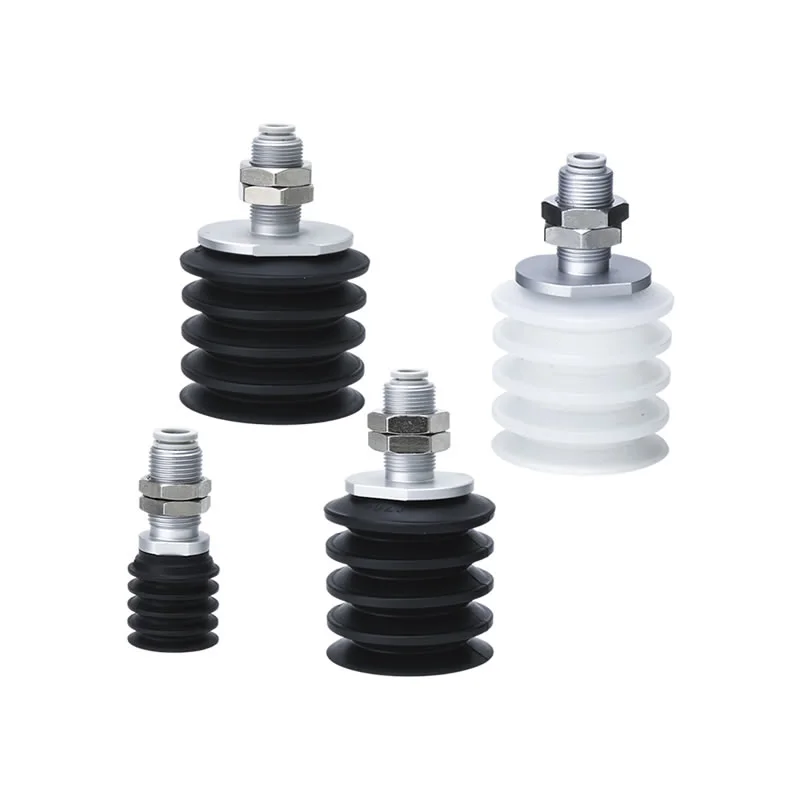

Серија ZP2-T со вакуумска подлога за адаптер
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Предности на вакуумските чаши за вшмукување Bellows ZP2-ZJ
Ракување со голема брзина
Дизајниран за брз одговор во автоматизирани системи, обезбедувајќи стабилно вшмукување за време на операциите со земање и местење во висок циклус.
Супериорна приспособливост
Флексибилната структура на мевовите лесно се усогласува со нерамни, закривени или наклонети површини за сигурно запечатување.
Компактен / заштеда на простор
Нема потреба од дополнителен баферски простор, што го прави идеален за компактна опрема и густи распореди.
Разновидност на материјали
Достапен во NBR, силиконски и приспособени материјали за да одговараат на различни температури и работни средини.
Опции без ознаки
Изборните материјали без означување помагаат во заштитата на чувствителните површини како што се стаклото или електронските компоненти.
Најчесто поставувани прашања
Што е стилот на ZJ?
Вакуумските чаши за вшмукување Bellows ZP2-ZJ се одликуваат со структура од хармоника (мевчиња) дизајнирана за флексибилност и стабилност.
Достапно во дизајни со 1,5 слоја (φ2–φ6) и 4,5 слоја (φ15–φ46)
Се прилагодува на нерамни, закривени или навалени површини
Компензира за отстапувањата во висина и агол при ракување
Ја елиминира потребата за дополнителен тампон простор, идеален за компактни поставувања за автоматизација
Кои материјали се достапни?
NBR: рентабилна и отпорна на абење за општа употреба
Силикон: погоден за високи температури и чисти средини
Прилагодени материјали: ZP2-ZJ вакуумската вшмукувачка чаша со мев е достапна во антистатички варијанти или специјални композитни материјали прилагодени на специфичните барања на индустријата.
Commaelec обезбедува постојан квалитет на материјалот и поддржува приспособени решенија засновани на работните услови
Кои се типични апликации?
Роботски системи за избор и место
Ракување со неправилни или под аголни работни парчиња
Електроника, монтажа на мали делови и прецизно производство
Компактна опрема за автоматизација каде просторот е ограничен
Како се конфигурирани?
Повеќе големини: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Избор на 1,5-слој или 4,5-слоен мев во зависност од потребите на апликацијата
Компатибилен со различни монтажни и вакуумски системи
Поддржува прилагодени конфигурации за одредени проекти

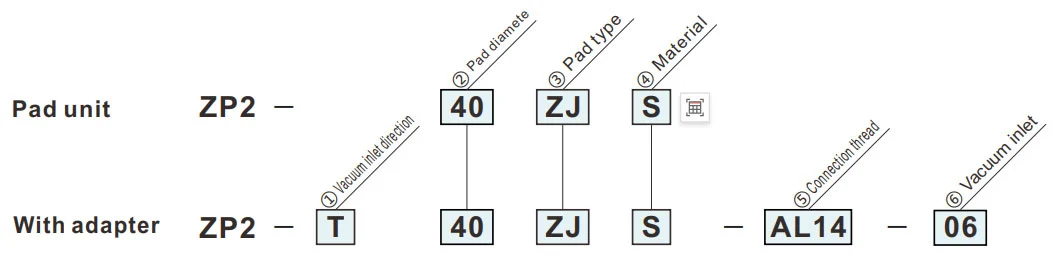

Како да нарачате
- За употреба каде што нема простор за баферот (тип на пролет).
- Работни парчиња со наклонета адсорпциона површина.
| ③ Тип на подлога | |
| ЗЈ | Мехови (4,5-фаза) |
| ④ Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
| ① Насока на влезот на вакуум |
⑤ ⑥
② Дијаметар на подлогата (мм)
|
Б15 | Б20 | Б30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Вертикална |
|
⑤ Конец за поврзување | Машка нишка | AL12 | М12 х1.0 | ● | ● | - | - | - |
| AL14 | М14 х1.0 | - | - | ● | ● | ● | |||||
| ⑥ Влез за вакуум | Монтирање со еден допир | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Машка нишка | А10 | М10 х1.0 | ● | ● | - | - | - | |||
| А16 | М16 х1.0 | - | - | ● | - | - | |||||
| А20 | М20 х1,5 | - | - | - | ● | - | |||||
| А30 | М30 х1,5 | - | - | - | - | ● | |||||
Димензии (мм)
Зелениот симбол е прилагодени модели.
ЗЈ
Мевови
| Модел | øA | øB | øC | øD | øE | P | Y | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
||||||||
| ЗП2 | Б15 | ЗЈ |
N S U F ГН Г.С |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| Б20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| Б30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Модел за упатување: ZP2-B15ZJS

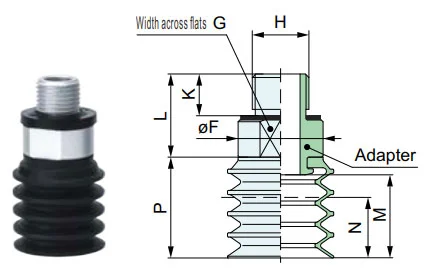

ЗП2-Т
Вертикална
| Модел | øF | G | H | K | L | M | N | P | Адаптер | |||||
|
① Вакуум насока на влезот |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑥ Вакуум довод |
||||||||||
| ЗП2 | T | Б15 | ЗЈ |
N S U F ГН Г.С |
А10 | 15 | 14 | М10х1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| Б20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| Б30 | А16 | 24 | 21 | М16х1,5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | А20 | 34 | 30 | М20х1,5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | А30 | 42 | 38 | М30х1,5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Модел за упатување: ZP2-TB15ZJS-A10

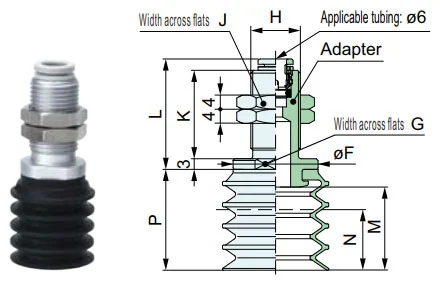

ЗП2-Т
Вертикална
| Модел | øF | G | H | J | K | L | M | N | P | Адаптер | ||||||
|
① Вакуум влезна насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑤ Поврзување нишка |
⑥ Вакуум довод |
|||||||||||
| ЗП2 | T | Б15 | ЗЈ |
N S U F ГН Г.С |
AL12 | 06 | 15 | 14 | М12х1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| Б20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| Б30 | AL14 | 24 | 21 | М14х1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Модел за упатување: ZP2-TB30ZJS-AL14-06
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
Прирачник за инсталација
Преземи PDF
Предупредување + Внимание (прочитајте пред употреба)
Преземи PDF
