Вакуумското вшмукување е основно решение за „флексибилно фаќање“ во индустриската автоматизација со четири основни предности: неоштетено фаќање, приспособливост на повеќематеријални/неправилни работни парчиња, чиста и заштита на животната средина и флексибилно работење. Може да се прилагоди на различни индустриски карактеристики на работните парчиња (тенки/дебели, прецизни/груби, санитарни/стандардни).
Мехови без прстен за заклучување вакуумски вшмукувачки чаши ZP2-J
Commaelec е водечки производител на вакуумски чаши за вшмукување Bellows Without Lock Ring ZP2-J, нуди опции со 2,5 и 3,5 слоеви (φ6–φ30 mm) за компактно, приспособливо ракување со мали или наклонети работни парчиња. Висококвалитетните гумени, силиконски и антистатички материјали обезбедуваат стабилно вшмукување. Флексибилната инсталација поддржува вертикален/латерален влез во вакуум и интеграција со адаптери или роботски краци.
Кликнете и стартувајте го изборот
》Врати се на информации за производот

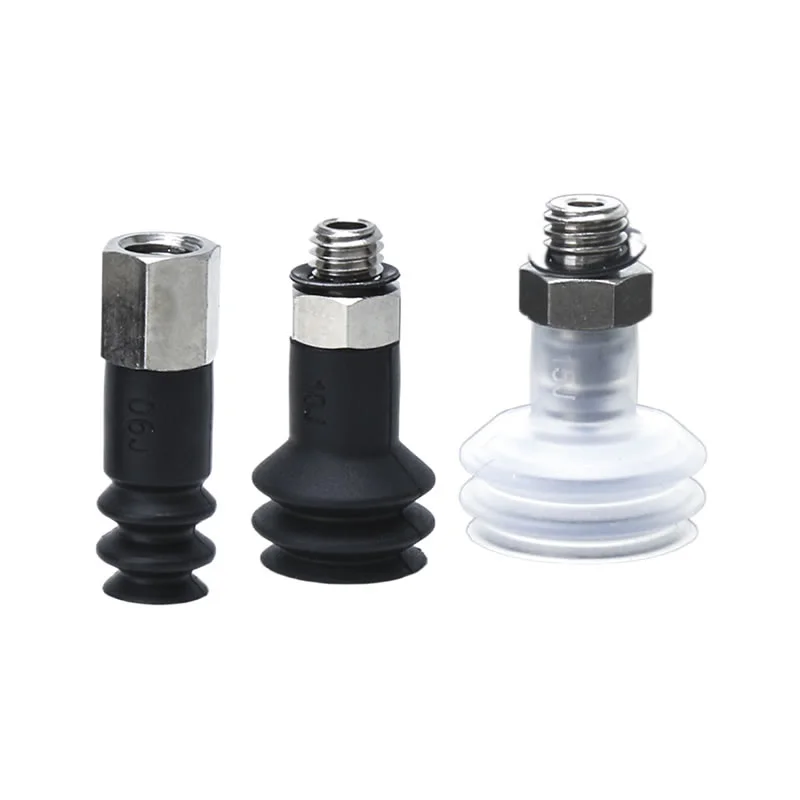

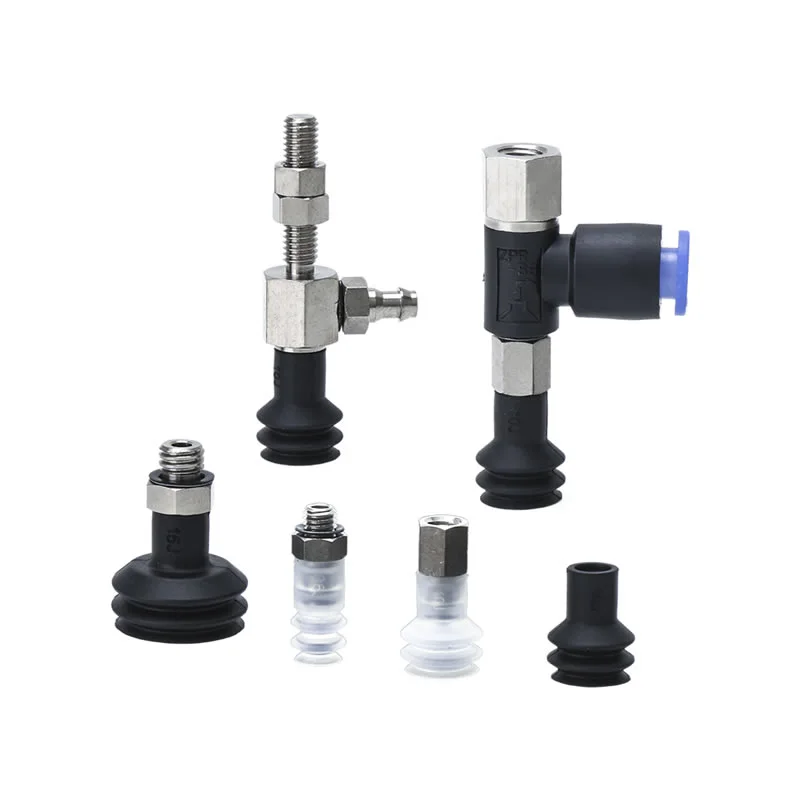

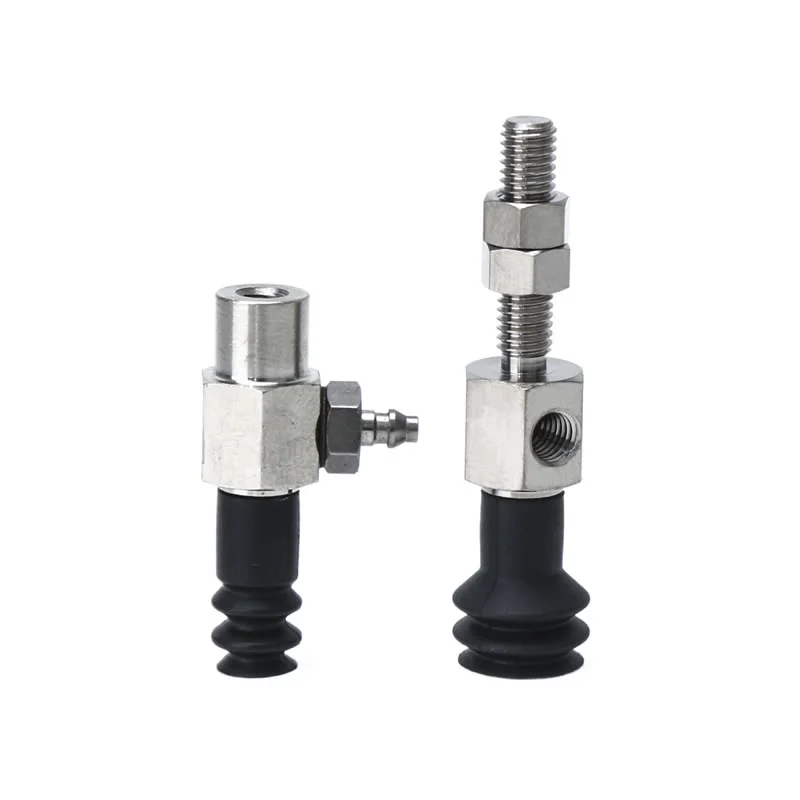

Мехови без прстен за заклучување вакуумски вшмукувачки чаши ZP2-J

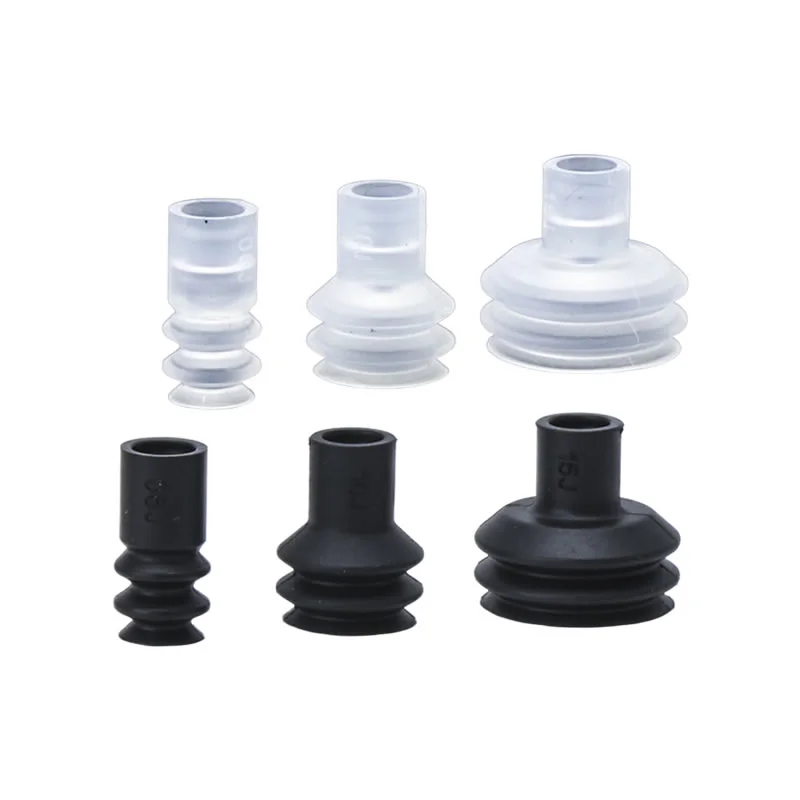

Единица за подлога за мевови од серијата ZP2

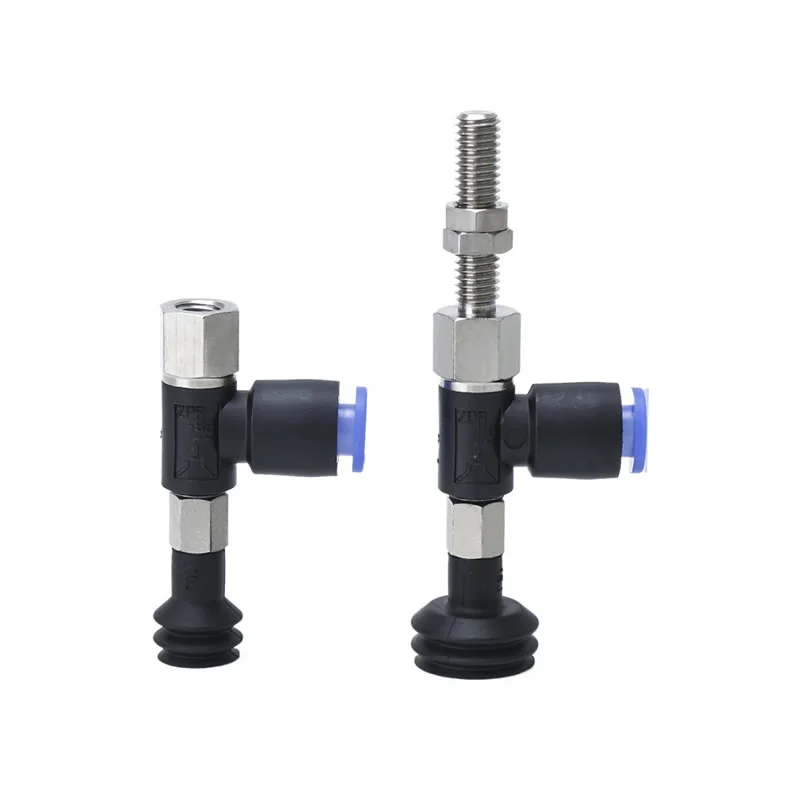

Серија ZP2-T со вакуумски подлошки со адаптер
Серија ZP2-R со вакуумски подлошки со адаптер
Серија ZP2-Y со вакуумски подлошки со адаптер
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Вакуумските вшмукувачки чаши со прстен без заклучување ZP2-J се дизајнирани за компактни, прецизни и прилагодливи апликации за автоматизација. Идеални се за мали компоненти, неправилни делови и производни линии со ограничен простор.
Клучни карактеристики на ZP2-J Bellows чаши без прстен за заклучување
Висока флексибилност
Повеќестепениот дизајн на хармоника (2,5-слој или 3,5-слој) овозможува вертикална апсорпција на ударот, компензирајќи ги висинските разлики и малите неусогласувања.
Обезбедува стабилно држење на нерамни или наклонети површини.
Поддржува деликатни или неправилни работни парчиња без да предизвика оштетување.
Не е потребен прстен за заклучување
Моделите со 2,5 слоја не бараат прстен за заклучување, што ја поедноставува инсталацијата и го намалува времето на склопување.
Достапен во дијаметри φ6mm, φ10mm и φ15mm за да одговара на различните барања за вшмукување.
Одржува сигурна адхезија и покрај отсуството на хардвер за заклучување.
Тип на монтирање
Дизајниран за директна или модуларна интеграција во роботски краци и автоматизирани станици.
Компактната структура одговара на тесните простори на производните линии.
Поддржува ефикасно ракување со материјали во електрониката, обликувањето со инјектирање и малите металопреработувачки индустрии.
Разновидност на материјали
Вакуумските вшмукувачки чаши „Bellows Without Lock Ring“ ZP2-J се произведуваат со висококвалитетен силикон, гума или полиуретан (PU), нудејќи комбинација од исклучителна отпорност на триење и флексибилност.
Компатибилен со чиста соба или антистатички средини за производство на електроника.
Обезбедува долготрајна издржливост при чести циклуси, одржувајќи постојани перформанси на вакуум.
Која е разликата помеѓу ZP2-J и ZP2-ZJ?
ЗП2-Ј
Тип:Вакуумски вшмукувачки чаши ZP2-J
Прстен за заклучување:Изборно; Моделите со 2,5 слоја не бараат прстен за заклучување
Големини:2,5-слој (φ6mm, φ10mm, φ15mm), 3,5-слој (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Апликации:Работи добро на наклонети површини или ограничен тампон простор; идеален за мала електроника, делови обликувани со инјектирање и компактни метални компоненти
Флексибилност:Висока апсорпција на вертикален удар поради дизајнот на хармоника
Монтирање:Компактна, лесна интеграција во роботски краци и автоматизирани станици
ЗП2-ЗЈ
Тип:Едностепена или двостепена шолја за вакуум со мев со прстен за заклучување
Прстен за заклучување:Потребно за безбедно монтирање
Големини:Типично поголеми дијаметри од ZP2-J; дизајнирани за потешки или поголеми работни парчиња
Апликации:Погоден за малку поголеми, потешки или поцврсти предмети; вообичаено се користи во индустриската автоматизација каде стабилноста и безбедното прицврстување се клучни
Флексибилност:Умерена апсорпција на мозочен удар; фокусирајте се на сигурно држење наместо на екстремна вертикална компензација
Монтирање:Потребен е прстен за заклучување за безбедно прицврстување, компатибилен со стандардниот хардвер за монтирање

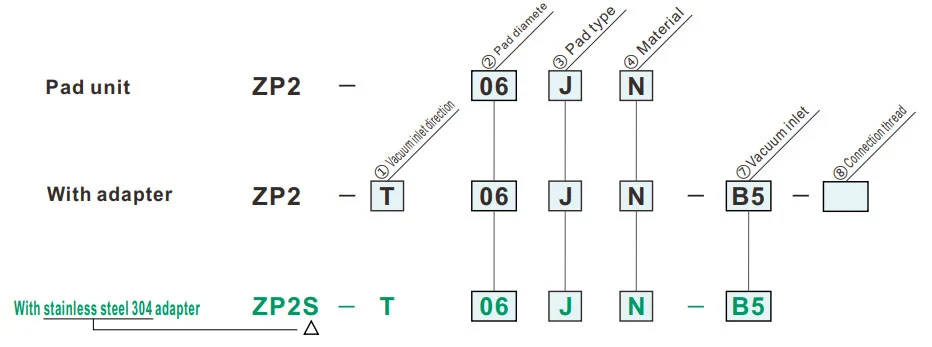

Како да нарачате
- За употреба каде што нема простор за баферот (тип на пролет).
- Работни парчиња со наклонета адсорпциона површина.
- Применливо за адаптерот од серијата ZP.
| ① Насока на влезот на вакуум | ⑦ Влез за вакуум | ⑧ Конец за поврзување | ||
| T | Вертикална |
|
А5А6 |
— |
|
Б4Б5 |
— | ||
| R | Странични |
|
0406 |
А5А6 |
|
Б4Б5 |
|||
| Y |
|
U4N4U6N6Б5 |
А5А6 |
|
|
Б5Б6 |
|||
| ② Дијаметар на подлогата (мм) | |
| 06 | ø6 |
| Б10 | ø10 |
| Б15 | ø15 |
| ③ Тип на подлога | |
| J | Меури (2,5-фаза) |
| ⑦ Влез за вакуум | |||
| Машка нишка | А5 | М5 х 0,8 | |
| А6 | М6 х1.0 | ||
| Женски конец | Б4 | М4 х0,7 | |
| Б5 | М5 х 0,8 | ||
| Местење на шипки | U4 | За ø4 меки цевки | М-5АУ-4 |
| N4 | За најлонски цевки ø4 | М-5АН-4 | |
| U6 | За ø6 меки цевки | М-5АУ-6 | |
| N6 | За најлонски цевки ø6 | М-5АН-6 | |
| Монтирање со еден допир | 04 | ø4 | |
| 06 | ø6 | ||
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
reen симбол е прилагодени модели.
| ⑧ Конец за поврзување | ||
| Машка нишка | А5 | М5 х 0,8 |
| А6 | М6 х1.0 | |
| Женски конец | Б4 | М4 х0,7 |
| Б5 | М5 х 0,8 | |
Димензии (мм)
Зелениот симбол е прилагодени модели.
J
Мевови
| Модел | øA | øB | øC | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
||||
| ЗП2 | 06 | J |
N S U F ГН Г.С |
6 | 7 | 8 |
| Б10 | 10 | 11 | 12 | |||
| Б15 | 15 | 16 | 17 | |||
Модел за упатување: ZP2-06JN
Димензии на монтирање на адаптер
ЗП2-Т
Вертикална
А5, А6
| Модел | A | B | C | D | Прилагодете се | |||||
|
① Вакуум насока на влезот |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑦ Вакуум довод |
||||||
| ЗП2 ZP2S |
T |
06 Б10 Б15 |
J |
N S U F ГН Г.С |
А5 | М5х0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| А6 | М6х1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Модел за упатување: ZP2-TB10JGN-A5
ЗП2-Т
Вертикална
Б4, Б5
| Модел | A | B | Прилагодете се | |||||
|
① Вакуум насока на влезот |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑦ Вакуум довод |
||||
| ЗП2 ZP2S |
T |
06 Б10 Б15 |
J |
N S U F ГН Г.С |
Б4 | М5х0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| Б5 | М6х1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Модел за упатување: ZP2-TB15JN-B5

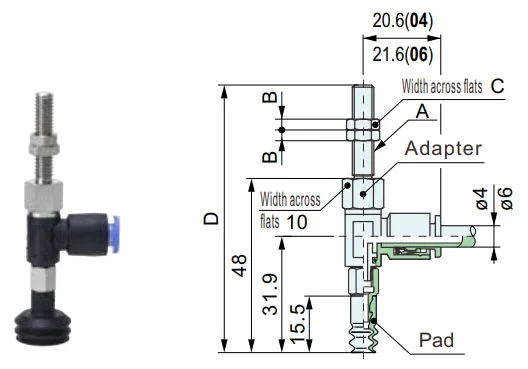

ЗП2-Р
Странични
А5, А6
| Модел | A | B | C | D | Прилагодете се | ||||||||
|
① Вакуум насока на влезот |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑦ Вакуум довод |
⑧ Поврзување нишка |
⑦ Вакуум довод |
⑧ Поврзување нишка |
||||||
| ЗП2 | R |
06 Б10 Б15 |
J |
N S U F ГН Г.С |
04 06 |
А5 | М5х0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
А5 |
| А6 | М6х1.0 | 3 | 8 | 74 | А6 | ||||||||
Модел за упатување: ZP2-R06JGN-04-A5 Адаптер за упатување:ZPR1-04-A5

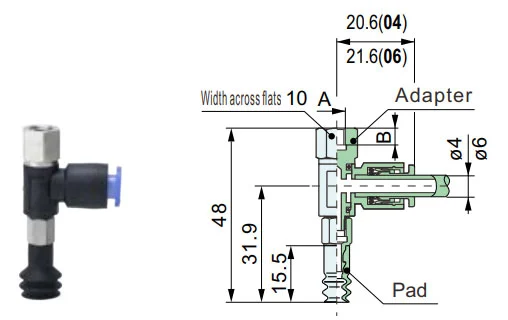

ЗП2-Р
Странични
Б4, Б5
| Модел | A | B | Прилагодете се | ||||||||
|
① Вакуум насока на влезот |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑦ Вакуум довод |
⑧ Поврзување нишка |
⑦ Вакуум довод |
⑧ Поврзување нишка |
||||
| ЗП2 | R |
06 Б10 Б15 |
J |
N S U F ГН Г.С |
04 06 |
Б4 | М4х0,7 | 4 | ZPY1 |
04 06 |
Б4 |
| Б5 | М5х0,8 | 5 | Б5 | ||||||||
Модел за упатување: ZP2-RB10JN-06-B5 Адаптер за упатување:ZPR1-06-B5

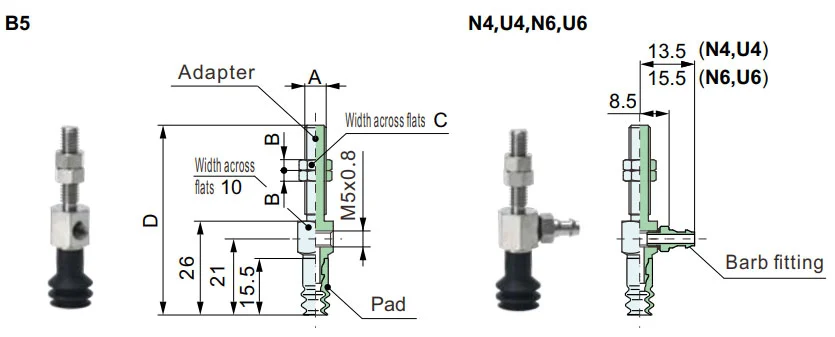

ZP2-Y
Странични
А5, А6
| Модел | A | B | C | D | Прилагодете се | ||||||||
|
① Вакуум насока на влезот |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑦ Вакуум довод |
⑧ Поврзување нишка |
⑦ Вакуум довод |
⑧ Поврзување нишка |
||||||
| ЗП2 | Y |
06 Б10 Б15 |
J |
N S U F ГН Г.С |
Б5 N4 U4 N6 U6 |
А5 | М5х0,8 | 4 | 7 | 47.5 | ZPY1 | Б5 N4 U4 N6 U6 |
А5 |
| А6 | М6х1.0 | 3 | 8 | 53 | А6 | ||||||||
Модел за упатување: ZP2-YB15JGN-U4-A6 Адаптер за упатување:ZPY1-U4-A6

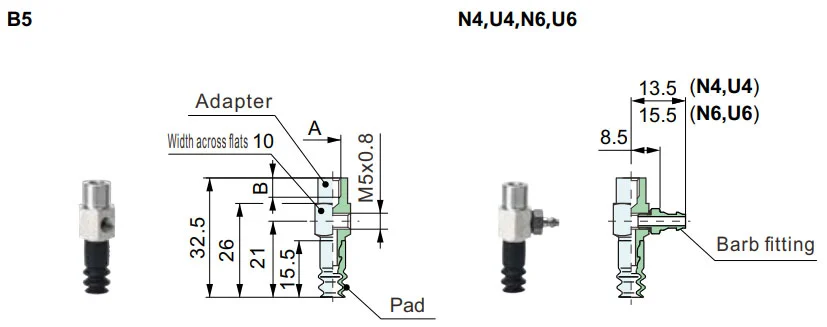

ZP2-Y
Странични
Б4, Б5
| Модел | A | B | Прилагодете се | ||||||||
|
① Вакуум насока на влезот |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑦ Вакуум довод |
⑧ Поврзување нишка |
⑦ Вакуум довод |
⑧ Поврзување нишка |
||||
| ЗП2 | Y |
06 Б10 Б15 |
J |
N S U F ГН Г.С |
Б5 N4 U4 N6 U6 |
Б4 | М4х0,7 | 4 | ZPY1 | Б5 N4 U4 N6 U6 |
Б4 |
| Б5 | М5х0,8 | 5 | Б5 | ||||||||
Модел за упатување: ZP2-Y06JS-N4-B4 Адаптер за упатување:ZPY1-N4-B4
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
