Вакуумското вшмукување е основно решение за „флексибилно фаќање“ во индустриската автоматизација со четири основни предности: неоштетено фаќање, приспособливост на повеќематеријални/неправилни работни парчиња, чиста и заштита на животната средина и флексибилно работење. Може да се прилагоди на различни индустриски карактеристики на работните парчиња (тенки/дебели, прецизни/груби, санитарни/стандардни).
Сунѓерски вакуумски чаши за вшмукување ZP2
Commaelec работи со свои производствени капацитети, користејќи висококвалитетна гума, силикон и разни специјализирани материјали (како што се антистатички соединенија) во своето производство. Ние нудиме широк спектар на спецификации за големина од кои можете да изберете. Сунѓерски вакуумски чаши за вшмукување ZP2 широко се користат во секторот за производство на електроника; специјално дизајнирана за ракување со нерамни работни парчиња, оваа серија е достапна во четири компактни големини: φ6mm, φ8mm, φ10mm и φ15mm.
Кликнете и стартувајте го изборот
》Врати се на информации за производот

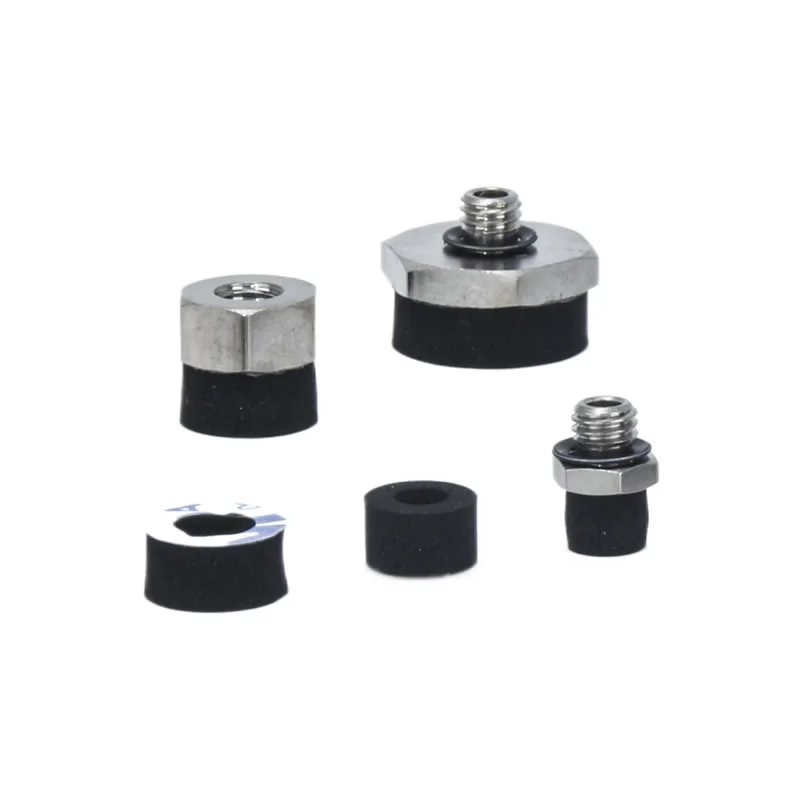

Сунѓерски вакуумски чаши за вшмукување ZP2
Единица за вакуум подлога со сунѓерести од серијата ZP2

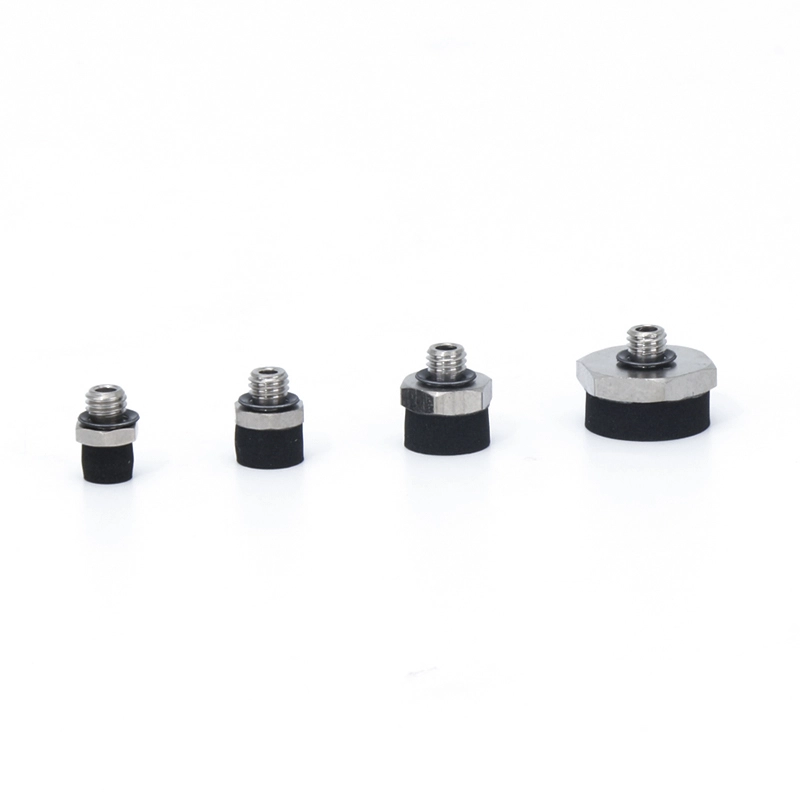

Серија ZP2-T со адаптер сунѓер вакуум подлога
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Сунѓерски вакуумски вшмукувачки чаши ZP2 се дизајнирани за стабилно држење на нерамни, текстурирани или неправилни површини во автоматизирани системи. Нивниот компактен и флексибилен дизајн ги прави идеални за електроника, обликување со инјектирање и мали металопреработувачки индустрии.
Клучни карактеристики на сунѓерски вакуумски чаши за вшмукување ZP2
Високо еластичен материјал
Направено од мек сунѓер материјал кој одговара на испакнатини, вдлабнатини и груби површини
Обезбедува нежно, но цврсто држење без оштетување на деликатните компоненти
Одлично запечатување
Ефикасно ги пополнува празнините на површината за да спречи истекување на вакуум
Одржува доследна моќ на вшмукување за сигурно ракување со нерамни работни парчиња
Разновидни опции
Компатибилен со роботски раце и автоматизирани системи за ракување
Погоден за мала електроника, кола, обликувани компоненти и хардверски делови
Компактен дизајн
Конструкцијата што заштедува простор овозможува интеграција во тесни производни линии
Идеален за станици со ограничен простор за инсталација
Достапни формулари
Достапно во рамни и текстурирани варијанти за да одговараат на различните барања на површината
Прилагодлив на различни апликации за автоматизација со прецизни потреби за ракување
Опсег на дијаметар
Се нуди во φ6mm, φ8mm, φ10mm и φ15mm
Обезбедува флексибилност за да одговара на широк спектар на мали и неправилни работни парчиња
Најчесто поставувани прашања
За што се користат сунѓерните влошки ZP2?
Сунѓерните вакуумски вшмукувачки чаши ZP2 се идеални за држење на нерамни, текстурирани или неправилни работни парчиња во автоматски системи, кои вообичаено се користат во електрониката, обликувањето со инјектирање и ракувањето со мали метални делови.
Кои големини и форми се достапни?
Тие доаѓаат во дијаметри φ6mm, φ8mm, φ10mm и φ15mm со рамни или текстурирани форми, дизајнирани за компактна интеграција во роботски краци и автоматизирани производни линии.
Како да ја изберам вистинската големина?
Изберете чаша што одговара на површината и тежината на работното парче, обезбедувајќи доволен вакуумски контакт и компатибилност со вашиот систем за автоматизација.
Која е типичната носивост?
Товарот зависи од големината на чашата, типот на површината и изворот на вакуум; помалите чаши одговараат на лесни компоненти, додека поголемите чаши φ15 mm можат да се справат со малку потешки или нерамни делови.
Кога треба да ги заменам?
Заменете ги чашите ако има видливо абење, пукнатини или деформации или ако адхезијата со вакуум стане нестабилна, обезбедувајќи сигурно и безбедно ракување.

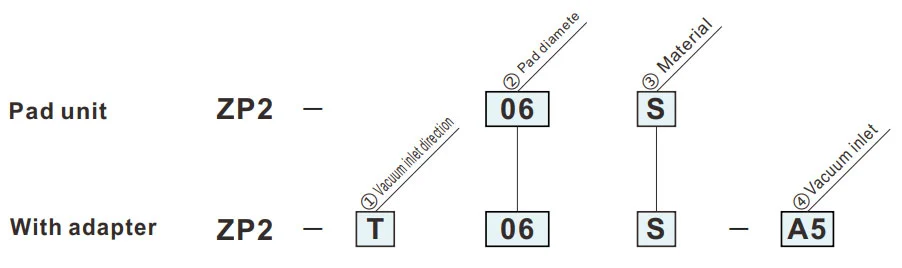

Како да нарачате
- За адсорпција на работни парчиња со испакнатини.
| ① Насока на влезот на вакуум | |
| T | Вертикална |
| ② Дијаметар на подлогата (мм) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③ Материјал | |
| S | CR сунѓер (со двострана лента) |
| ④Вакуумски влез | |
| А5 | M5x0,8 (машки) |
| Б5 | M5x0,8 (женски) |
Димензии (мм)
Зелениот симбол е прилагодени модели.
S

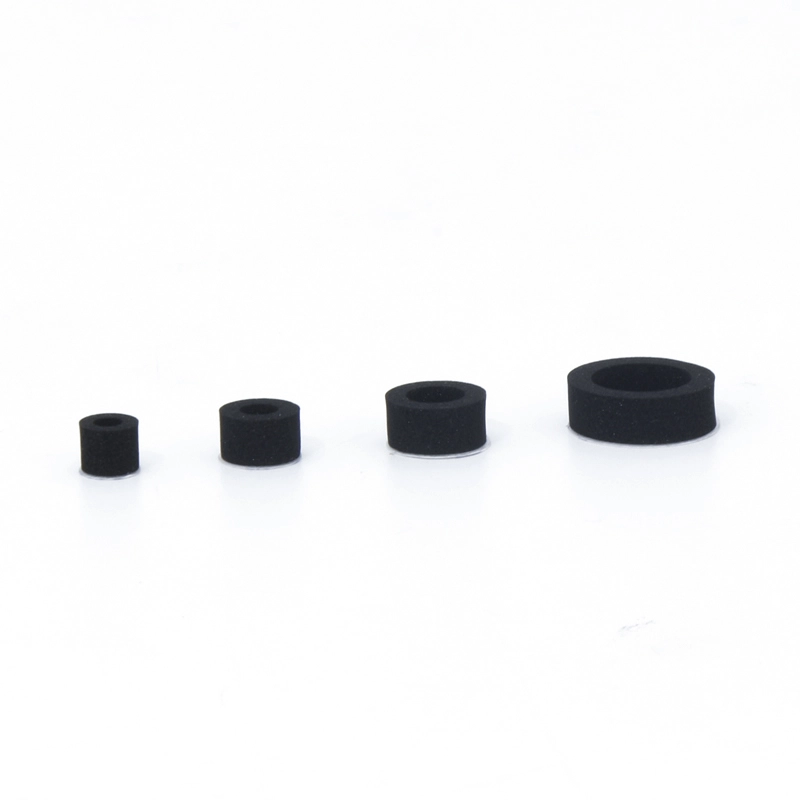

Сунѓерска подлога
| Модел | øA | øB | ||
|
② Подлога дија. |
③ Подлога Материјал |
|||
| ЗП2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Модел за упатување: ZP2-06S
Димензии на монтирање на адаптер
|
Применлива подлога: 06S
|
Применлива подлога: 08S
|
|
Применлива подлога: 10S
|
Применлива подлога: 15S
|
ЗП2-Т
Вертикална
А5
| Модел | øA | øB | øC | D | E | L | Адаптер | ||||
|
① Вакуум влезна насока |
② Подлога дија. |
③ Подлога Материјал |
④ Вакуум довод |
||||||||
| ЗП2 | T | 06 | S | А5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Модел за упатување: ZP2-T06S-A5
ЗП2-Т
Вертикална

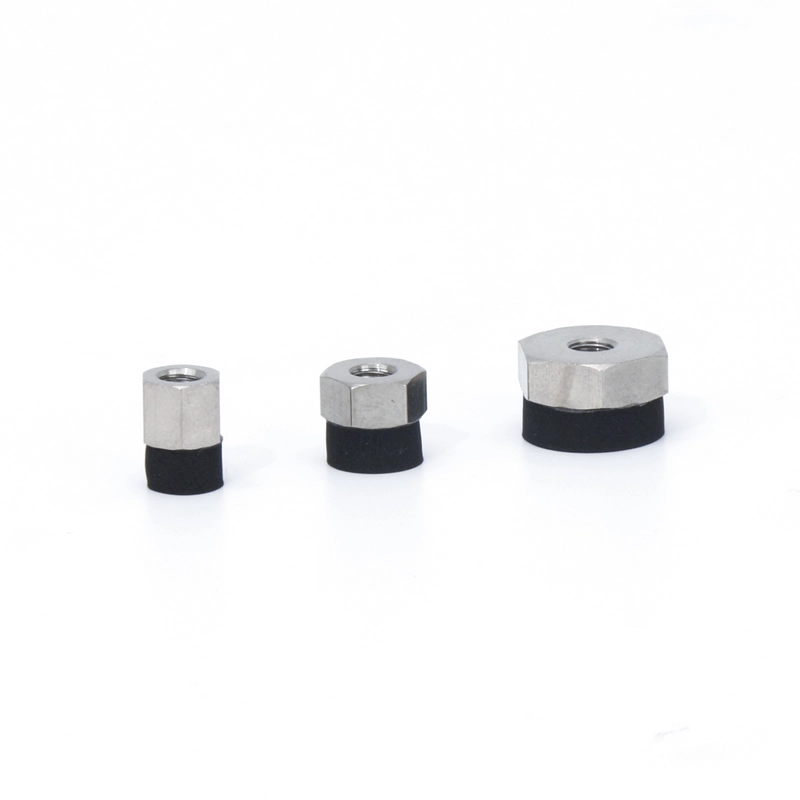

Б5
| Модел | øA | øB | øC | E | L | Адаптер | ||||
|
① Вакуум насока на влезот |
② Подлога дија. |
③ Подлога Материјал |
④ Вакуум довод |
|||||||
| ЗП2 | T | 06 | S | Б5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Модел за упатување: ZP2-T06S-B5
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
