Вакуумското вшмукување е основно решение за „флексибилно фаќање“ во индустриската автоматизација со четири основни предности: неоштетено фаќање, приспособливост на повеќематеријални/неправилни работни парчиња, чиста и заштита на животната средина и флексибилно работење. Може да се прилагоди на различни индустриски карактеристики на работните парчиња (тенки/дебели, прецизни/груби, санитарни/стандардни).
Mini Bellows вакуумски вшмукувачки чаши ZP2-ZJ
Пронајдете огромен избор на Mini Bellows вакуумски чаши за вшмукување ZP2-ZJ од Кина во Zhejiang Comma Electric Co., Ltd. Овие единици имаат дизајн на мевчиња во стилот на хармоника: четири специфични големини (φ2mm, φ4mm, φ5mm и φ6mm) користат структура од 1,5 мевчиња, додека преостанатите пет големини φ,1mm, φ3,5mm φ40mm и φ46mm) користат структура од 4,5 мевови. Сите вшмукувачки чаши од оваа серија се произведени со употреба на висококвалитетни гумени и силиконски материјали, со специјални опции за материјали - како што се антистатички варијанти - исто така достапни.
Кликнете и стартувајте го изборот
》Врати се на информации за производот

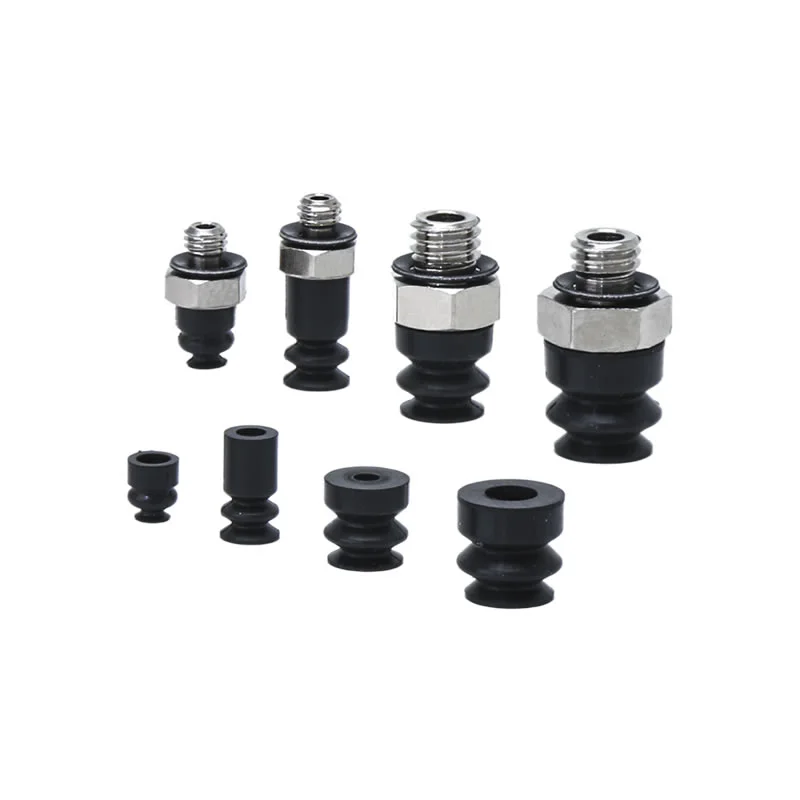

Mini Bellows вакуумски вшмукувачки чаши ZP2-ZJ
Единица за вакуум подлога со мевчиња од серијата ZP2
Серија ZP2-T со вакуумска подлога за адаптер
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Commaelec е водечки производител, Mini Bellows Vacuum Suction Cups ZP2-ZJ е идеално решение за прецизно и стабилно ракување во компактни индустриски средини со висока ефикасност.
Кои се клучните карактеристики на влошките ZP2-ZJ?
Структура на мевови
Дизајн во стил на хармоника со конфигурации од 1,5 слоја (φ2–φ6) и 4,5 слоја (φ15–φ46)
Флексибилните набори се прилагодуваат на нерамни, закривени или наклонети површини на работните парчиња
Вградена компензација за отстапувања во висина и агол, намалувајќи ги грешките во позиционирањето
Ја елиминира потребата за дополнителен тампон простор, идеален за распоред на компактна опрема
Опции за материјали
NBR:рентабилно и отпорно на абење за општи апликации
Силикон:погоден за високи температури и чисти средини
Прилагодени материјали (на пример, антистатички) за електроника и чувствителни индустрии
Запирката обезбедува стабилен квалитет на материјалот и постојани перформанси во сериите
Високи перформанси
Силно и стабилно вшмукување дури и на неправилни или навалени површини
Го намалува ризикот од одлепување во споредба со конвенционалните рамни чаши
Зрело вакуумско запечатување и технологија за задржување притисок за сигурна работа
Поддржано од China Mini Bellows вакуумски чаши за вшмукување ZP2-ZJ Предности на производителот:економичност, разновидни модели и стабилен синџир на снабдување
Како да ги изберете вистинските мини вакуумски чаши за вшмукување ZP2-ZJ
Изборот на вистинските Mini Bellows вакуумски вшмукувачки чаши ZP2-ZJ зависи од вашите вистински работни услови. Фокусирајте се на следниве практични фактори:
1. Облик и површина на работното парче
Нерамни / закривени површини → изберете повеќе слоеви со мевови (4,5-слој) за подобра флексибилност
Мали, малку нерамни делови → 1,5-слој е доволен и постабилен
Структурата на мевот помага да се компензираат разликите во аголот и висината за време на фаќањето
2. Големина и тежина на работното парче
Мали/лесни делови → φ2–φ6
Поголеми или потешки делови → φ15–φ46
Поголемите дијаметри обезбедуваат посилна сила на вшмукување и подобра стабилност
3. Работна средина
Нормални услови → NBR (исплатливо)
Висока температура / чиста околина → силикон
Електроника / чувствителни делови → антистатички материјали
Запирката поддржува прилагодување на материјалот за да одговара на специфичните потреби на индустријата
4. Простор и распоред на опремата
Компактни системи за автоматизација → ZP2-ZJ е идеален поради тоа што нема потреба од дополнителен тампон простор
Погрижете се висината на чашата и ударот да одговараат на дизајнот на вашата машина
Проверете ја компатибилноста со постоечките системи за монтирање и вакуум
5. Брзина и прецизност на ракување
Брзо собирање и ставање → помали чаши со брз одговор
Потребно е прецизно позиционирање → изберете соодветни слоеви на мевовите за да се намали неусогласеноста
6. Барања за стабилност
Ако работните парчиња се навалени или неконзистентно поставени, дадете приоритет:
Повеќеслојни мевови
Поголема површина за контакт
Ова го подобрува запечатувањето и го намалува неуспехот на вшмукување
Практичен совет за избор
Ако не сте сигурни, почнете со:
Средна големина (на пр., φ15-φ30)
Силиконски или NBR материјал
1,5-слој за општа употреба / 4,5-слој за сложени површини
Потоа оптимизирајте врз основа на реалните перформанси на тестот.

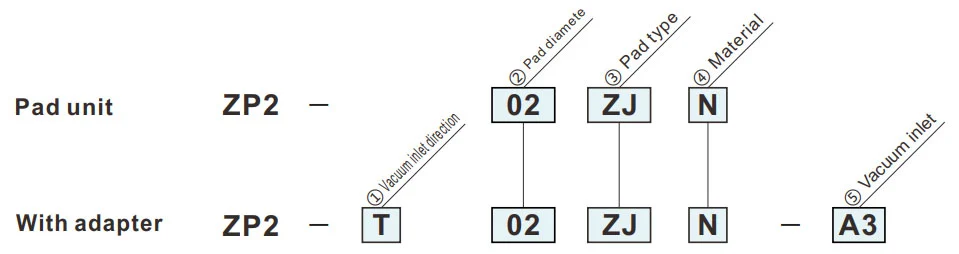

Како да нарачате
- За употреба каде што нема простор за баферот (тип на пролет).
- Работни парчиња со наклонета адсорпциона површина.
| ① Насока на влезот на вакуум | |
| T | Вертикална |
| ③ Тип на подлога | |
| ЗЈ | Мевови |
|
⑤ Влез за вакуум
② Дијаметар на подлогата (мм)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| А3 | M3x0,5 (машко) | ● | ● | — | — |
| А5 | M5x0,8 (машки) | — | — | ● | ● |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.

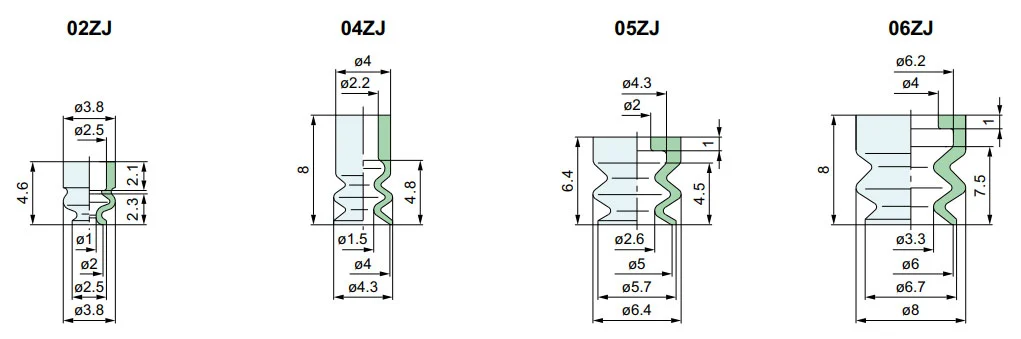

Димензии (мм)
Зелениот симбол е прилагодени модели.
ЗЈ
Мевови
| Модел | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
|
| ЗП2 | 02 | ЗЈ |
N S U F ГН Г.С |
| 04 | |||
| 05 | |||
| 06 | |||
Модел за упатување: ZP2-02ZJS

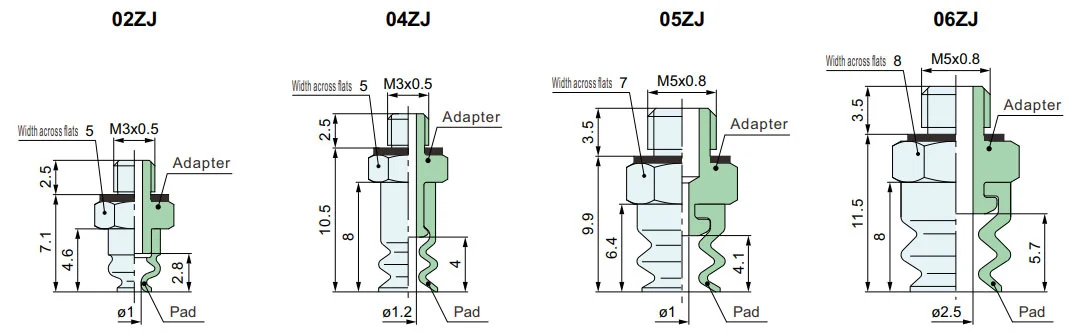

ЗП2-Т
Вертикална
| Модел | Адаптер | |||||
|
① Вакуум насока на влезот |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑤ Вакуум довод |
||
| ЗП2 | T | 02 | ЗЈ |
N S U F ГН Г.С |
А3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | А5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Модел за упатување: ZP2-T04ZJGS-A3
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
Прирачник за инсталација
Преземи PDF
Предупредување + Внимание (прочитајте пред употреба)
Преземи PDF
