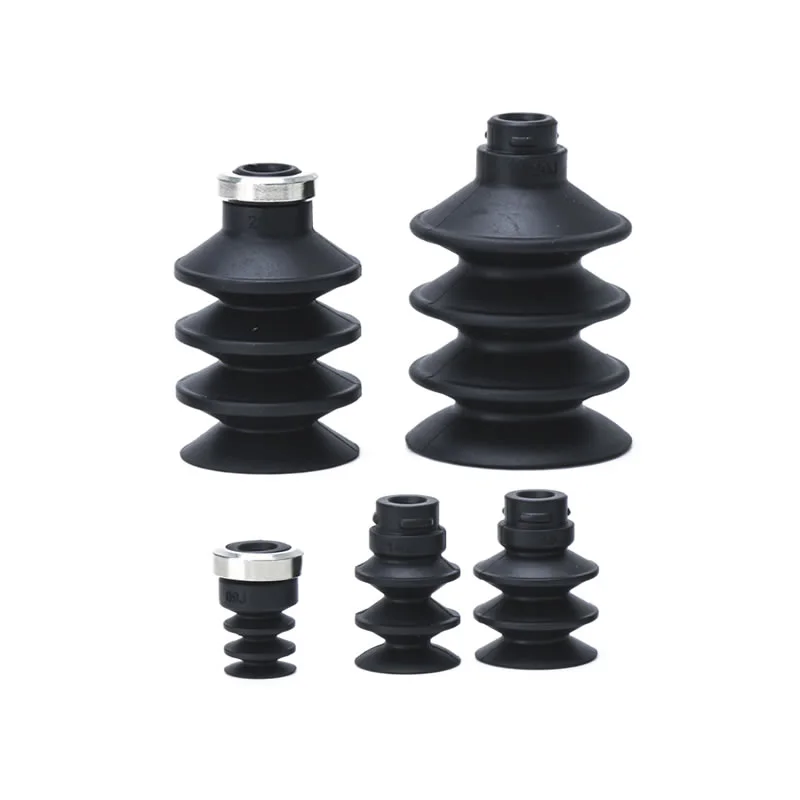

Мешачки со прстен за заклучување вакуумски вшмукувачки чаши ZP2-J
Единица за подлога за мевови од серијата ZP2
Серија ZP2-T со вакуумски подлошки со адаптер
Серија ZP2-R со вакуумски подлошки со адаптер
Серија ZP2-Y со вакуумски подлошки со адаптер
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс

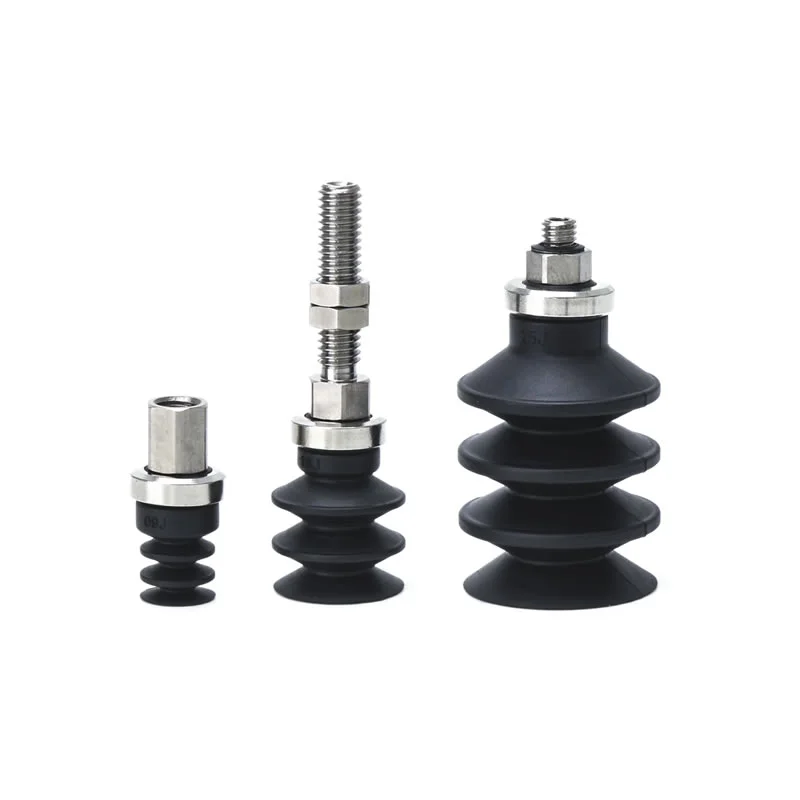

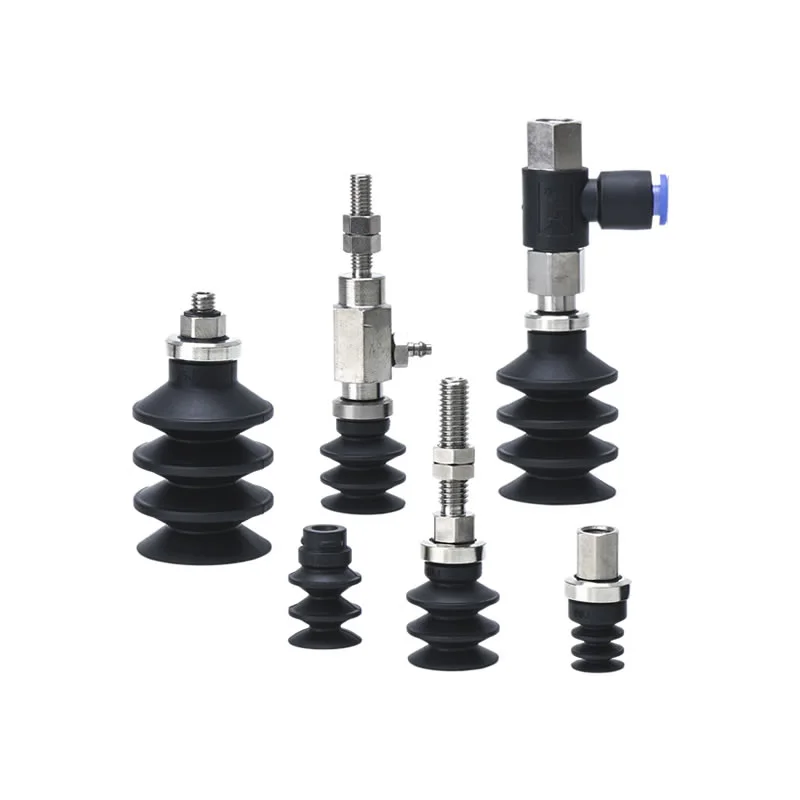

Вакуумските чаши за вшмукување Bellows With Lock Ring ZP2-J се дизајнирани за системи за автоматизација, овозможувајќи ефикасно и безбедно зафаќање, подигање и ракување со работните парчиња, особено погодни за фаќање мали електронски компоненти, делови со вбризгување и прецизни метални делови.
Безбедно ракување:Создава силна вакуумска адхезија на мазни или малку нерамни површини.
Компензација за усогласување:Повеќестепените мевови ги апсорбираат висинските разлики и малите неусогласувања.
Разновидна интеграција:Работи со роботски краци, транспортери и автоматизирани производствени линии.
Намалување на влијанието:Изборните бафери ги минимизираат вибрациите и ги штитат работните парчиња.
Кои се клучните предности на оваа подлога?
Вакуумските вшмукувачки чаши со прстен за заклучување ZP2-J се дизајнирани за прецизност, флексибилност и сигурно ракување со автоматиката. Нивниот компактен и прилагодлив дизајн ги прави идеални за електроника, обликување со инјектирање и мали металопреработувачки индустрии.
Повеќестепени мевови
Достапно во 2,5-слоеви и 3,5-слоеви конфигурации
2,5-слој:φ6mm, φ10mm, φ15mm (без прстен за заклучување)
3,5-слој:φ9mm, φ14mm, φ16mm, φ25mm, φ30mm (со прстен за заклучување)
Обезбедува висока флексибилност на вертикалниот удар, компензирајќи за нерамни или наклонети површини
Прстен за заклучување
Моделите со 3,5 слоја вклучуваат прстен за заклучување за безбедно монтирање
Обезбедува сигурна адхезија при операции со голема брзина или повторливи операции
Ја подобрува стабилноста на роботските раце и станиците за автоматско ракување
Разновидност
Се справува со мали компоненти, неправилни пластични обвивки и прецизни метални делови
Може да се интегрира во роботски краци или автоматизирани линии со ограничен простор
Поддржува повеќе опции за инсталација, вклучувајќи вертикални или странични вакуумски влезови
Компатибилен со адаптери, тампон држачи и додатоци од нерѓосувачки челик за специјализирани индустрии

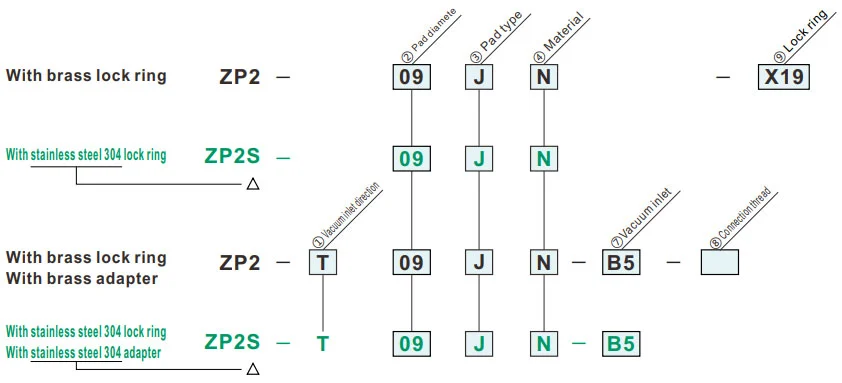

Како да нарачате
- За употреба каде што нема простор за баферот (тип на пролет).
- Работни парчиња со наклонета адсорпциона површина.
- Применливо за адаптерот од серијата ZP.
| ③ Тип на подлога | |
| J | Мех (2,5/3,5-фаза) |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
| ⑨Прстен за заклучување | |
| Нил | Со прстен за заклучување |
| X19 | Без прстен за заклучување |
| ① Насока на влезот на вакуум |
⑦ ⑧
② Дијаметар на подлогата (мм)
|
09 | 14 | 16 | Б25 | Б30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Вертикална |
|
⑦ Правосмукалка | Машка нишка | AS5 | М5 х 0,8 | ● | ● | ||||
| AS6 | М6 х1.0 | ● | ● | |||||||||
| АГ1 | G1/8 | ● | ● | |||||||||
|
А5 | М5 х 0,8 | ● | — | ||||||||
| А6 | М6 х1.0 | ● | ● | |||||||||
| А8 | М8 х1.0 | — | ● | |||||||||
|
Женски конец | Б5 | М5 х 0,8 | ● | ● | |||||||
| Б6 | М6 х1.0 | ● | ● | |||||||||
| Б8 | М8 х1,25 | — | ● | |||||||||
| B01 | Rc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | Странични |

|
Монтирање со еден допир | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧ Конец за поврзување | Машка нишка | А5 | М5 х 0,8 | ● | — | |||||||
| А6 | М6 х1.0 | ● | ● | |||||||||
| А8 | М8 х1.0 | — | ● | |||||||||
| Женски конец | Б5 | М5 х 0,8 | ● | ● | ||||||||
| Б6 | М6 х1.0 | ● | ● | |||||||||
| Б8 | М8 х1,25 | — | ● | |||||||||
| Y |

|
⑦ Влез за вакуум | Б5 | М5 х 0,8 | ● | ● | ||||||
| Местење на шипки | U4 | За ø4 меки цевки | ● | ● | ||||||||
| N4 | За најлонски цевки ø4 | ● | ● | |||||||||
| U6 | За ø6 меки цевки | ● | ● | |||||||||
| N6 | За најлонски цевки ø6 | ● | ● | |||||||||
| ⑧ Конец за поврзување | Машка нишка | А5 | М5 х 0,8 | ● | — | |||||||
| А6 | М6 х 1,0 | ● | ● | |||||||||
| А8 | М8 х 1,0 | — | ● | |||||||||
| Женски конец | Б5 | М5 х 0,8 | ● | ● | ||||||||
| Б6 | М6 х 1,0 | ● | ● | |||||||||
| Б8 | М8 х 1,25 | — | ● | |||||||||

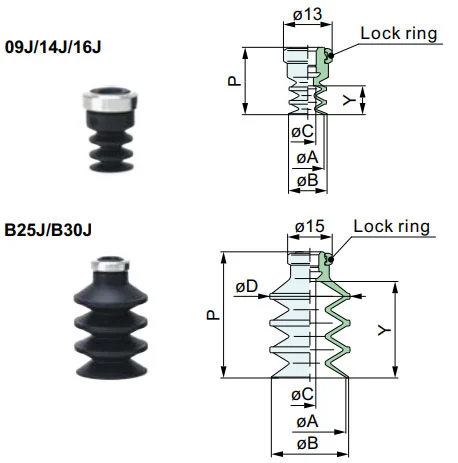

Димензии (мм)
Зелениот симбол е прилагодени модели.
J
Мевови
| Модел | øA | øB | øC | øD | P | Y | Прстен за заклучување | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
||||||||
| ЗП2 | 09 | J |
N S U F ГН Г.С |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| Б25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| Б30 | 30 | 33 | 32 | 49 | 38 | |||||
Модел за упатување: ZP09JGN
Димензии на монтирање на адаптер
Применлива подлога: 09J/14J/16J
Применлива подлога: B25J/B30J

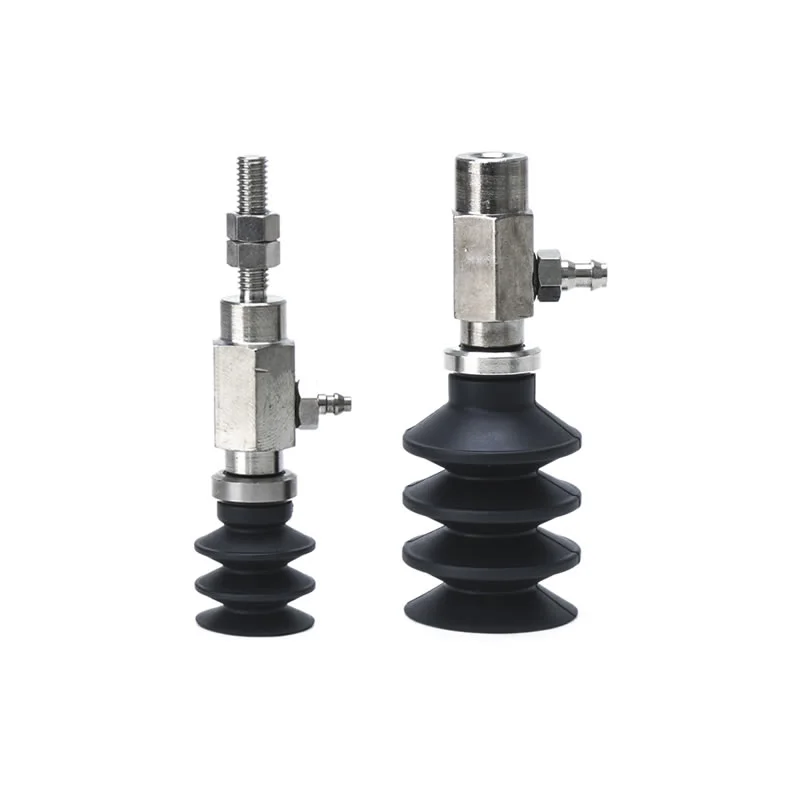

ЗП2-Т
Вертикална
Димензии по подлога
| ②Под дија. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензии по адаптер
| Модел | A | B | C | D | Прилагодете се | ||||||
|
① Вакуум довод насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑦ Вакуум довод |
⑦ Вакуум довод |
||||||
| ЗП2 ZP2S |
T |
09 14 16 |
J |
N S U F ГН Г.С |
AS5 | 9 | 5.5 | 8 | М5 х 0,8 | ZPT2 ЗПСТ2 |
AS5 |
| AS6 | 10 | М6 х 1 | AS6 | ||||||||
| АГ1 | 12.5 | 7.5 | 12 | G1/8 | АГ1 | ||||||
| Б25 Б30 |
AS5 | 9 | 5.5 | 8 | М5 х 0,8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | М6 х 1 | AS6 | ||||||||
| АГ1 | 12.5 | 7.5 | 12 | G1/8 | АГ1 | ||||||
Модел за упатување: ZP2-T14JN-AS5 Адаптер за упатување:ZPT2-AS5

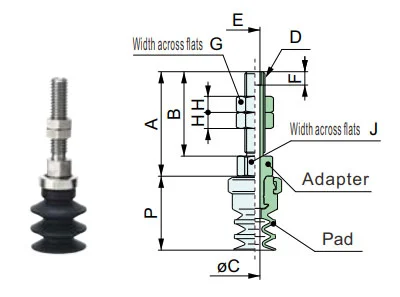

ЗП2-Т
Вертикална
Димензии по подлога
| ②Под дија. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензии по адаптер
| Модел | A | B | øC | D | E | F | G | H | J | Прилагодете се | ||||||
|
① Вакуум довод насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑦ Вакуум довод |
⑦ Вакуум довод |
|||||||||||
| ЗП2 ZP2S |
T |
09 14 16 |
J |
N S U F ГН Г.С |
А5 | 26 | 21 | 2.5 | М5х0,8 | М3х0,5 | 3.5 | 7 | 4 | 8 | ZPT2 ЗПСТ2 |
А5 |
| А6 | 31 | 26 | М6х1 | 8 | 3 | А6 | ||||||||||
| Б25 Б30 |
А6 | 31 | 26 | 2.5 | М6х1 | М3х0,5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
А6 | ||||
| А8 | 22 | 16 | 4 | М8х1 | М5х0,8 | 5 | 12 | 12 | А8 | |||||||
Модел за упатување: ZP2-TB25JS-A6 Адаптер за упатување:ZPT3-A6
ЗП2-Т
Вертикална
Димензии по подлога
| ②Под дија. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензии по адаптер
| Модел | A | B | øC | D | E | Прилагодете се | ||||||
|
① Вакуум довод насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑦ Вакуум довод |
⑦ Вакуум довод |
|||||||
| ЗП2 ZP2S |
T |
09 14 16 |
J |
N S U F ГН Г.С |
Б5 | 9 | 5 | 2.5 | М5 х 0,8 | 8 | ZPT2 ЗПСТ2 |
Б5 |
| Б6 | 6 | М6 х1 | Б6 | |||||||||
| B01 | 11 | 7 | Rc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| Б25 Б30 |
Б5 | 9 | 5 | 3.5 | М5 х 0,8 | 8 | ZPT3 ZPST3 |
Б5 | ||||
| Б6 | 6 | М6 х1 | Б6 | |||||||||
| Б8 | 15 | 8 | 4.2 | М8 х1,25 | 12 | Б8 | ||||||
| B01 | 7 | Rc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Модел за упатување: ZPT20BGS-B01 Адаптер за упатување:ZPT3-B01

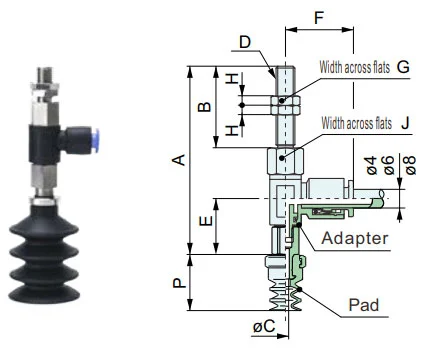

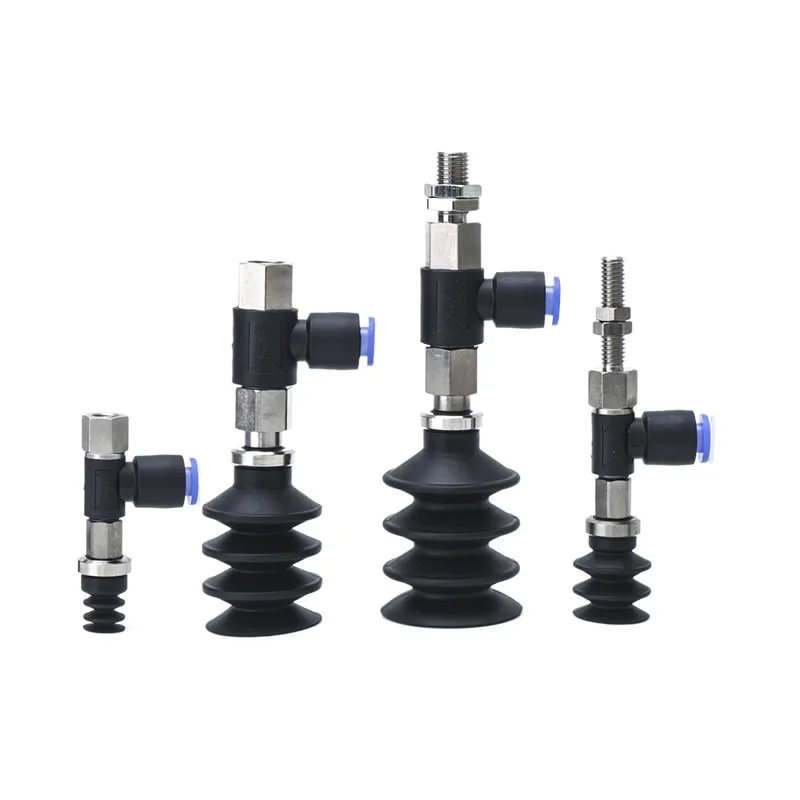

ЗП2-Р
Странични
Димензии по подлога
| ②Под дија. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензии по адаптер
| Модел | A | B | øC | D | E | F | G | H | J | Адаптер | ||||||||
|
① Вакуум довод насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑦ Вакуум довод |
⑧ Поврзување нишка |
⑦ Вакуум довод |
⑧ Поврзување нишка |
|||||||||||
| ЗП2 | R |
09 14 16 |
J |
N S U F ГН Г.С |
04 06 |
А5 | 55 | 21 | 2.5 | М5х0,8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
А5 |
| А6 | 60 | 26 | М6х1 | 8 | А6 | |||||||||||||
| Б25 Б30 |
04 06 08 |
А6 | 69.5 | 25.9 | 4 | М6х1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
А6 | ||||
| А8 | 59.5 | 15.9 | М8х1 | 24.3 | 12 | А8 | ||||||||||||
Модел за упатување: ZP2-R16JN-04-A6 Адаптер за упатување:ZPR2-04-A6

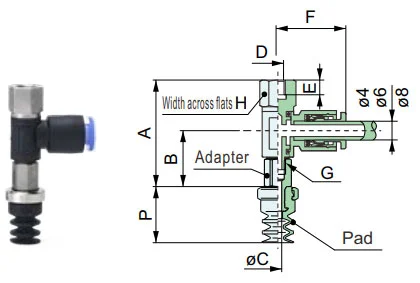

ЗП2-Р
Странични
Димензии по подлога
| ②Под дија. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензии по адаптер
| Модел | A | B | øC | D | E | F | G | H | Адаптер | ||||||||
|
① Вакуум довод насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑦ Вакуум довод |
⑧ Поврзување нишка |
⑦ Вакуум довод |
⑧ Поврзување нишка |
||||||||||
| ЗП2 | R |
09 14 16 |
J |
N S U F ГН Г.С |
04 06 |
Б5 | 34 | 17.9 | 2.5 | М5х0,8 | 5 | 04:20.6 06:21.6 |
М5х0,8 | 8 | ZPR2 |
04 06 |
Б5 |
| Б6 | М6х1 | 6 | Б6 | ||||||||||||||
| Б25 Б30 |
04 06 08 |
Б5 | 43.6 | 25.8 | 4 | М5х0,8 | 5 | 04:23.3 06:24.3 08:26.2 |
М8х1,25 | 12 | ZPR3 |
04 06 08 |
Б5 | ||||
| Б6 | М6х1 | 6 | Б6 | ||||||||||||||
| Б8 | М8х1,25 | 8 | Б8 | ||||||||||||||
Модел за упатување: ZP2-RB25JGS-06-B8 Адаптер за упатување:ZPR3-06-B8

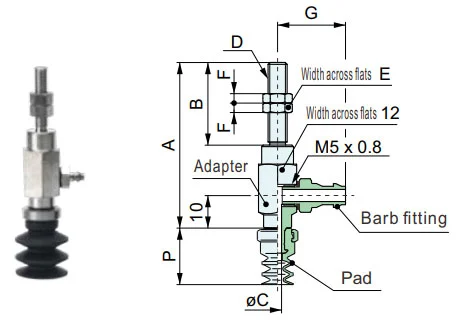

ZP2-Y
Странични
Димензии по подлога
| ②Под дија. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензии по адаптер
| Модел | A | B | øC | D | E | F | G | Адаптер | ||||||||
|
① Вакуум насока на влезот |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑦ Вакуум довод |
⑧ Поврзување нишка |
⑦ Вакуум довод |
⑧ Поврзување нишка |
|||||||||
| ЗП2 | Y |
09 14 16 |
J |
N S U F ГН Г.С |
Б5 N4 U4 N6 U6 |
А5 | 47 | 21 | 2.5 | М5х0,8 | 7 | 4 | N4, U4: 14,5 N6, U6: 16,5 |
ZPY2 | Б5 N4 U4 N6 U6 |
А5 |
| А6 | 52 | 26 | М6х1 | 8 | А6 | |||||||||||
| Б25 Б30 |
А6 | 54 | 26 | 3.5 | М6х1 | 8 | 3 | N4, U4: 14,5 N6, U6: 16,5 |
ZPY3 | А6 | ||||||
| А8 | 44 | 16 | М8х1 | 12 | А8 | |||||||||||
Модел за упатување: ZP2-Y16JGN-U4-A5 Адаптер за упатување:ZPY2-U4-A5

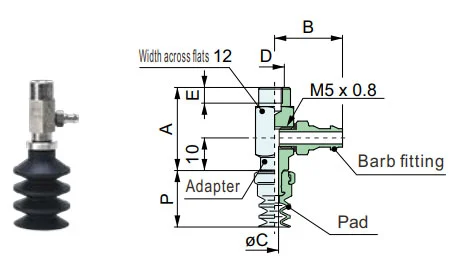

ZP2-Y
Странични
Димензии по подлога
| ②Под дија. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензии по адаптер
| Модел | A | B | øC | D | E | Адаптер | ||||||||
|
① Вакуум влезна насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑦ Вакуум довод |
⑧ Поврзување нишка |
⑦ Вакуум довод |
⑧ Поврзување нишка |
|||||||
| ЗП2 | Y |
09 14 16 |
J |
N S U F ГН Г.С |
Б5 N4 U4 N6 U6 |
Б5 | 26 | N4, U4: 14,5 N6, U6: 16,5 |
2.5 | М5х0,8 | 5 | ZPY2 | Б5 N4 U4 N6 U6 |
Б5 |
| Б6 | М6х1 | 6 | Б6 | |||||||||||
| Б25 Б30 |
Б5 | 28 | N4, U4: 14,5 N6, U6: 16,5 |
3.5 | М5х0,8 | 5 | ZPY3 | Б5 | ||||||
| Б6 | М6х1 | 6 | Б6 | |||||||||||
| Б8 | М8х1,25 | 8 | Б8 | |||||||||||
Модел за упатување: ZP2-Y16JGN-U4-B5 Адаптер за упатување:ZPY2-U4-B5
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
Прирачник за инсталација
Преземи PDF
Предупредување + Внимание (прочитајте пред употреба)
Преземи PDF
Жешки тагови: Мешачки со прстен за заклучување вакуумски вшмукувачки чаши ZP2-J, Кина, производител, добавувач, фабрика
Испрати барање
Контакт Инфо
-
Адреса
Село Ксијаруан Баиши Град Јуекинг, провинција Жеџијанг, Кина
-
тел
-
Е-пошта
За прашања за вакуумски вшмукувачки чаши, вакуумски генератори, додатоци за пневматски компоненти или ценовник, ве молиме оставете ни ја вашата е-пошта и ние ќе стапиме во контакт во рок од 24 часа.
