Вакуумското вшмукување е основно решение за „флексибилно фаќање“ во индустриската автоматизација со четири основни предности: неоштетено фаќање, приспособливост на повеќематеријални/неправилни работни парчиња, чиста и заштита на животната средина и флексибилно работење. Може да се прилагоди на различни индустриски карактеристики на работните парчиња (тенки/дебели, прецизни/груби, санитарни/стандардни).
Коцка вакуумски чаши за вшмукување ZP2
Commaelec е водечка фабрика која нуди висококвалитетни кубни вакуумски чаши за вшмукување ZP2. Флексибилна инсталација, различни големини. Има и додатоци од целосно не'рѓосувачки челик погодни за индустријата за литиумски батерии.
Кликнете и стартувајте го изборот
》Врати се на информации за производот
Коцка вакуумски чаши за вшмукување ZP2
Единица за правосмукалка со коцка од серијата ZP2
Серија ZP2-T со вакуумска подлога со коцка на адаптер
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс

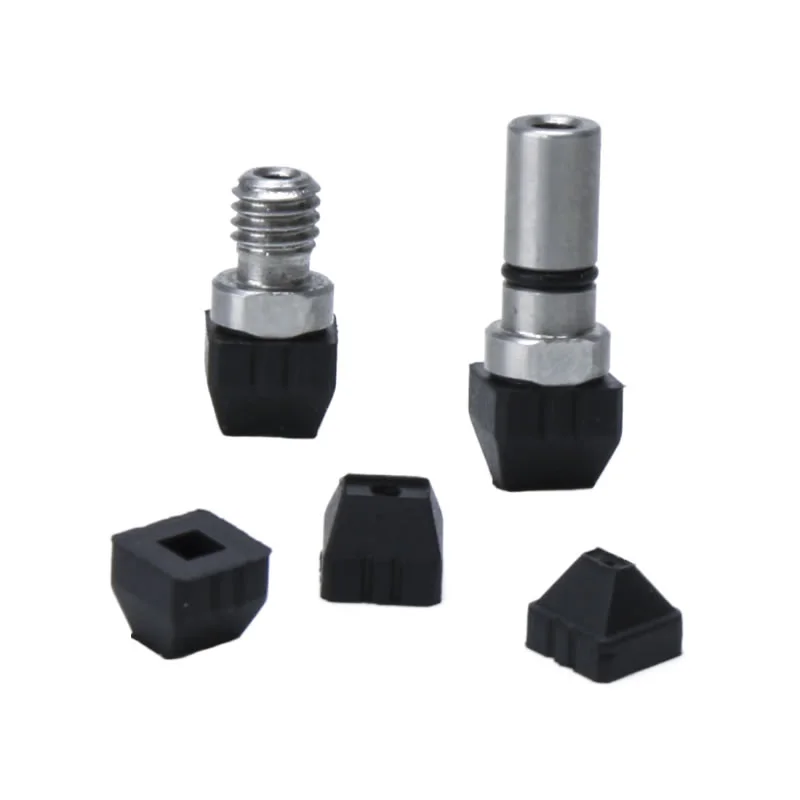

Cube Vacuum вшмукувачките чаши ZP2 се ултра компактни вакуум чаши во форма на квадрат, дизајнирани за микро и квадратни/правоаголни работни парчиња. Со ултра компактни димензии и прецизно држење, тие се идеални за ракување со деликатни компоненти во прецизни автоматизирани производствени линии. Како основна компонента за микроелектроника и прецизен хардвер, овие чаши се исклучително лесни, ефикасно намалувајќи го оптоварувањето на роботските крајни ефектори. Тие се особено прилагодени за ракување со голема брзина и висока фреквенција на мали работни парчиња.
Типични сценарија за апликација:
1. Електронско производство, вклучувајќи склопување на чипови, микро-отпорници/кондензатори и ракување со микро-залемени компоненти со ПХБ.
2. Прецизен хардвер:автоматско полнење и ракување со ултра компактни компоненти, вклучувајќи микро завртки, квадратни метални пружински плочи и минијатурни лежишта.
3. Оптички уреди:Фаќање и позиционирање на микро леќи и квадратни оптички стакла без прашина, силиконскиот материјал може да избегне да остави отпечатоци.
Клучни аспекти на вшмукувачките чаши со коцка ZP2
Сорти на подлоги
Рамен тип:Идеален за мазни, крути површини со стабилно вшмукување
Рамен со ребра:Обезбедува дополнително запечатување на малку текстурирани површини
Тип на мев:Се прилагодува на нерамни површини и го намалува ударот при контакт
Повеќекратните типови на подлоги овозможуваат флексибилен избор за различни потреби за индустриска автоматизација
Материјали
NBR:Ефтино, отпорно на абење за општо ракување
Силикон:Отпорен на високи температури и нежен на деликатни површини
Полиуретан (PU):Издржлив за операции со висок циклус
FKM / EPR:Отпорен на хемикалии за специјализирани средини
Прилагодени опции за материјали достапни од Commaelec за да одговараат на специфичните барања за работното парче
Најчесто поставувани прашања
Која е разликата помеѓу ZP и ZP2?
Серија ZP: Стандардни вшмукувачки чаши за општа примена со поедноставна структура
Серија ZP2: Дизајнот со висока ригидност, со топчест спој овозможува подобра приспособливост на нерамни или наклонети површини
ZP2 обезбедува посилна стабилност, потешко ракување со товарот и повеќе опции за материјали во споредба со ZP
Кои се најчестите типови на ZP2 влошки?
Рамен тип, Рамен со ребра и тип на мевови
Секој тип е оптимизиран за состојбата на површината, големината на работното парче и барањата за ракување
Commaelec обезбедува повеќе големини и конфигурации за да обезбеди прецизна примена
Дали ZP2 чашите доаѓаат со адаптери?
Да, Cube Vacuum вшмукувачки чаши ZP2 може да се користат со адаптери или тампон држачи
Поддржува и вертикални и странични вакуумски влезни врски
Олеснува флексибилна интеграција во автоматски системи и роботски раце

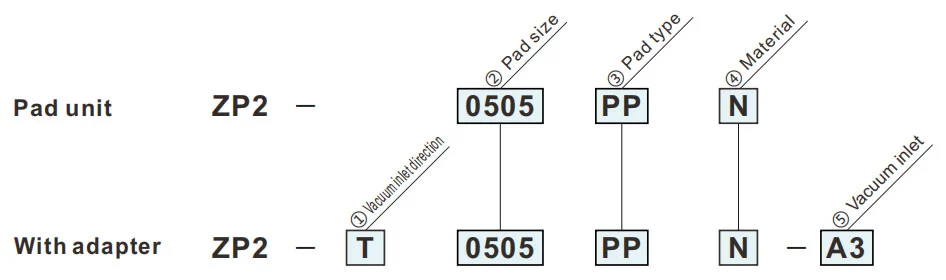

Како да нарачате

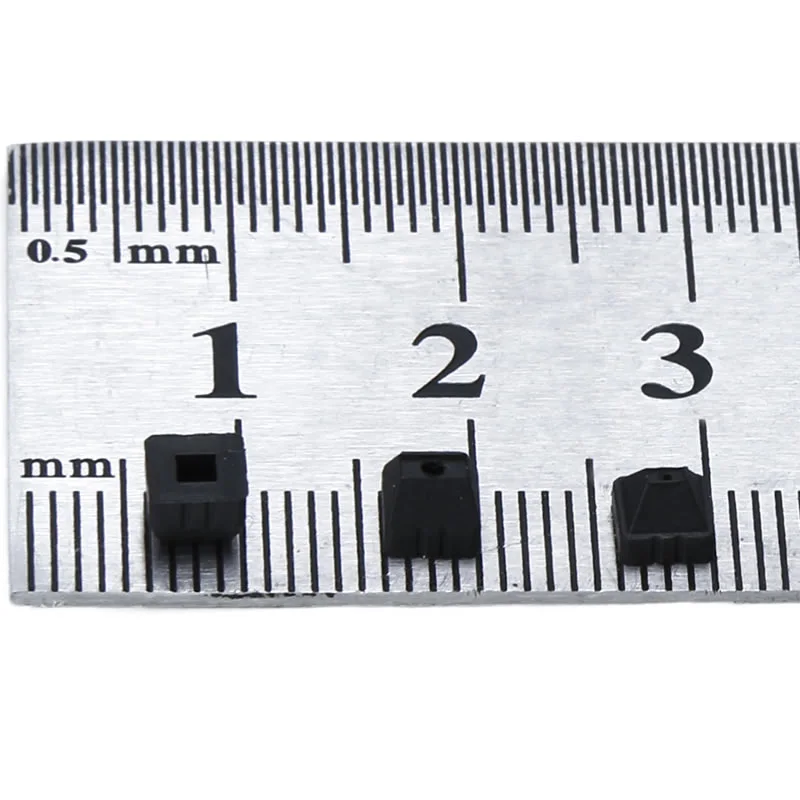

- Супер-мали вшмукувачки влошки во форма на квадрат.
- 5 типа од 0,5 x 0,5 до 2 x 2,8
- За мали работни парчиња како што се полупроводнички чипови.
| ① Насока на влезот на вакуум | |
| T | Вертикална |
| ②Големина на подлогата | |
| 0505 | 0,5 x 0,5 мм |
| 0513 | 0,5 x 1,3 мм |
| 0816 | 0,8 x 1,6 мм |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
| ⑤Вакуумски влез | |
| 03 | ø3 директно |
| А3 | M3x0,5 (машко) |
| ③ Тип на подлога | |
| ПП | Тип на коцка |
Димензии (мм)
Зелениот симбол е прилагодени модели.
ПП
Тип на коцка
Димензии на монтирање на адаптер
| Модел | A | B | C | D | øE | |||
|
② Подлога Големина |
③ Подлога тип |
④ Подлога Материјал |
||||||
| ЗП2 | 0505 | ПП |
N S U F ГН Г.С |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Модел за упатување: ZP2-0505PPN
ЗП2-Т
Вертикална
03
| Модел | Адаптер | |||||
|
① Вакуум довод насока |
② Подлога Големина |
③ Подлога тип |
④ Подлога Материјал |
⑤ Вакуум довод |
||
| ЗП2 | T |
0505 0513 0816 1328 2028 |
ПП |
N S U F ГН Г.С |
03 | PPH-001 |

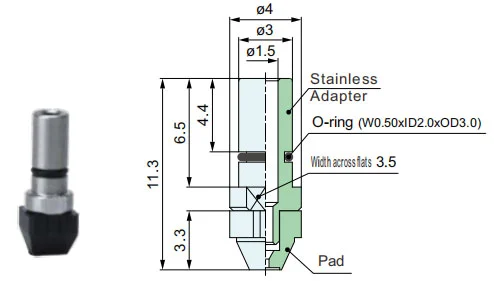

ЗП2-Т
Вертикална
А3
| Модел | Адаптер | |||||
|
① Вакуум довод насока |
② Подлога Големина |
③ Подлога тип |
④ Подлога Материјал |
⑤ Вакуум довод |
||
| ЗП2 | T |
0505 0513 0816 1328 2028 |
ПП |
N S U F ГН Г.С |
А3 | PPH-002 |
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
