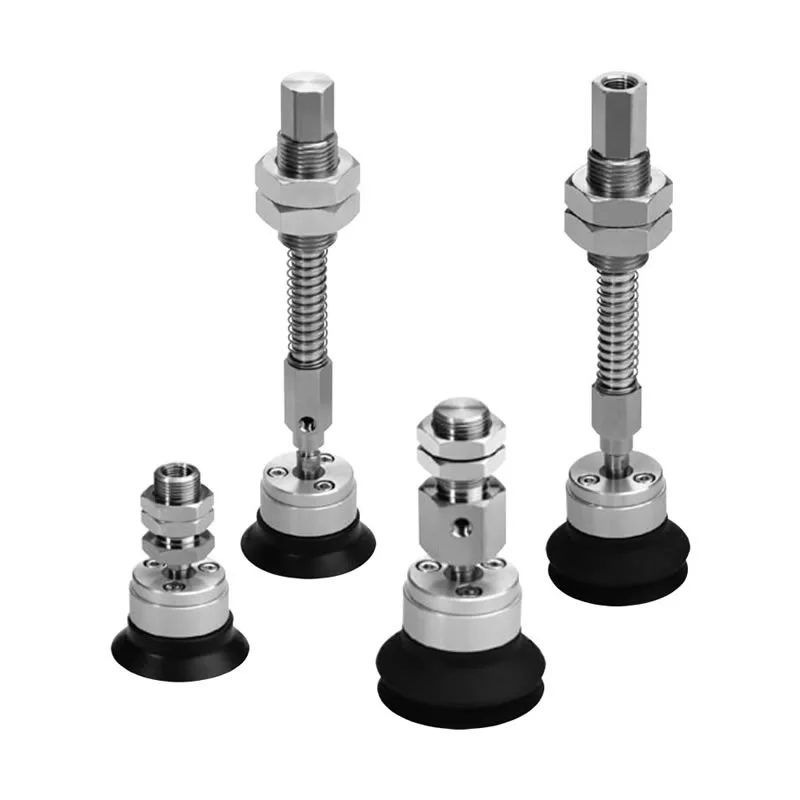

Вакуумски вшмукувачки чаши со топчести зглобови со висока ригидност ZP2
Како професионален производител, ние сме посветени да ви обезбедиме висококвалитетни вакуумски вшмукувачки чаши со топчести зглобови со висока цврстина ZP2. Нашите производи се карактеризираат со исклучителна стабилност, што ги прави особено прилагодени за ракување со тешки работни парчиња и оние со нерамни површини. Уникатниот дизајн со топчести зглобови автоматски се прилагодува на навалените површини, а со тоа значително ја подобрува сигурноста на вшмукување. Оваа серија производи е достапна во широк опсег на големини и материјали - вклучувајќи NBR, силикон, PU, FKM и EPR - и може да се приспособат за да ги задоволат вашите специфични барања за апликација. Понатаму, опционален дизајн на тампон е достапен за да обезбеди сеопфатна заштита на површината за кревките работни парчиња.
Кликнете и стартувајте го изборот
》Врати се на информации за производот

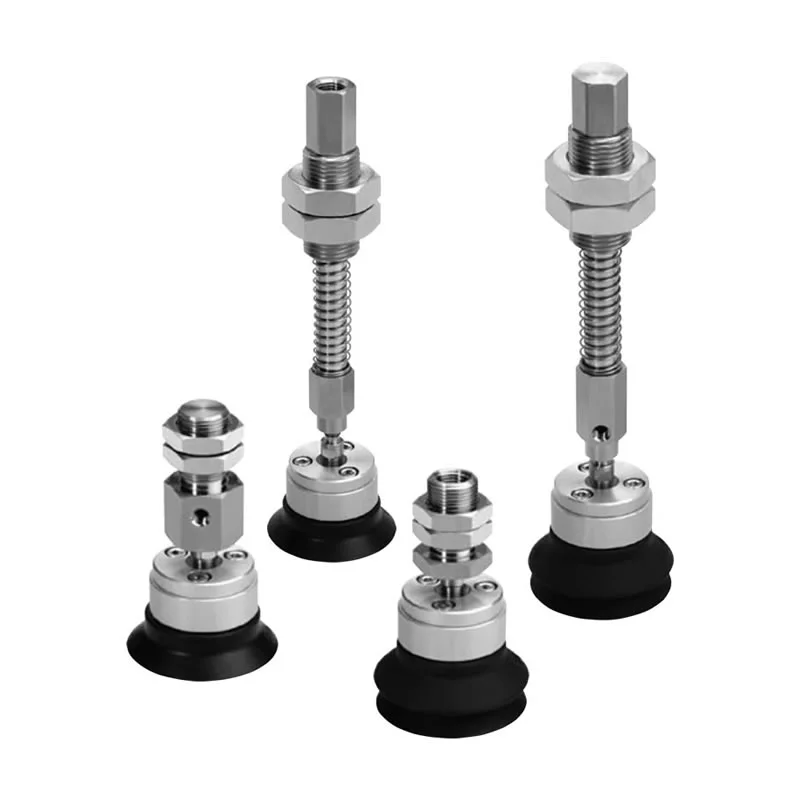

Вакуумски вшмукувачки чаши со топчести зглобови со висока ригидност ZP2
Тешки тип на топчест спој од серијата ZP2-TF со вакуумски влошки со адаптер
Тешки тип на топчест спој од серијата ZP2-TF со тампон-вакуумски влошки
Тип на топчести зглобови од серии ZP2-XF со тежок тип со адаптер за вакуумски влошки
Тешки тип на топчест спој од серијата ZP2-XF со тампон-вакуумски влошки
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Како производител на исплатливи, високо-ригидни вакуумски чаши со топчест спој ZP2, Commaelec користи напредни технологии за вакуумско запечатување и задржување притисок. Вакуумските вшмукувачки чаши со топчести зглобови со висока цврстина ZP2 е тешка вакуумска држач дизајнирана за апликации за ракување со индустриска автоматизација. Тој е специјално дизајниран да ги фаќа работните парчиња кои се тешки, имаат нерамни површини или се поставени на наклон. Со комбинирање на структурна рамка со висока цврстина со механизам со топчест спој, оваа вшмукувачка чаша обезбедува моќна сила на стискање додека автоматски го прилагодува нејзиниот агол за оптимално да одговара на површината на работното парче, а со тоа ја подобрува стабилноста на вшмукување и безбедноста при работа.
Клучни карактеристики
Структура со висока ригидност:Вакуумските вшмукувачки чаши со топчести зглобови со висока ригидност ZP2 се идеални за тешко ракување со работните парчиња и се многу отпорни на деформации
Дизајн на вртење со топчести зглобови:Се прилагодува на нерамни или наклонети површини.
Моќно вшмукување:Обезбедува стабилни и сигурни операции на ракување.
Повеќе големини и материјали:Сместува различни работни услови.
Изборен механизам за амортизација:Го минимизира влијанието на контактот и го штити работното парче.
Предности
Висока ригидност и тешка работа
Засилена структура дизајнирана за ракување со тешки работни парчиња без деформација
Одржува стабилна сила на вшмукување при континуирана индустриска работа
Произведено од Commaelec со строга контрола на квалитетот за долг работен век
Дизајн на топчести зглобови / вртливи
Овозможува аголно прилагодување за да одговара на нерамни или наклонети површини
Ги подобрува перформансите на запечатувањето и го намалува истекувањето на воздухот
Ја подобрува стабилноста на држење во реални производни средини
Различни типови подлоги
Достапни се повеќе структури на подлоги за да одговараат на различни услови на работното парче
Поддржува и мазни и малку текстурирани површини
Флексибилен избор врз основа на потребите на апликацијата
Рамен со ребро
Вакуумските вшмукувачки чаши со топчести зглобови со висока ригидност ZP2 се погодни за рамни и мазни површини, како што се метални листови и стакло
Ребрестиот дизајн го подобрува запечатувањето и го спречува лизгањето
Обезбедува постојано вшмукување во автоматизација со голема брзина
Мевови
Погоден за криви или нерамни површини
Нуди ефект на амортизација и компензација на висината
Ги намалува грешките во позиционирањето за време на задачите за избор и место
Широк спектар на материјали
NBR:Ефтино и отпорно на абење за општа употреба
Силикон:Погоден за средини со висока температура
СТП:Висока издржливост за чести операции
ФКМ:Одлична хемиска отпорност
Прилагодени материјали (на пр., антистатички) достапни од Commaelec
Големи дијаметри
Вакуумските вшмукувачки чаши со топчести зглобови со висока ригидност ZP2 се достапни во широк опсег на дијаметри - од φ40 до φ125 - за да се приспособат на различни барања за оптоварување
Поголемите дијаметри обезбедуваат посилна сила на држење за тешките делови
Лесен избор врз основа на тежината и состојбата на површината
Флексибилно монтирање
Поддржува внатрешни и надворешни конекции со навој
Компатибилен со адаптери и тампон загради
Вертикални или странични опции за влез на вакуум за различни распореди
Опции за баферирање
Изборната структура за амортизација го намалува ударот при контакт
Ги заштитува кревките површини како стакло или обложени материјали
Ја подобрува безбедноста при ракување и квалитетот на производот
Апликации
Автоматски производствени линии и роботски раце
Метални листови, стаклени панели и ракување со големи компоненти
Индустрии за литиумски батерии и електроника (достапни опции од нерѓосувачки челик)
Секое сценарио кое бара стабилно држење на тешки или нерамни работни парчиња

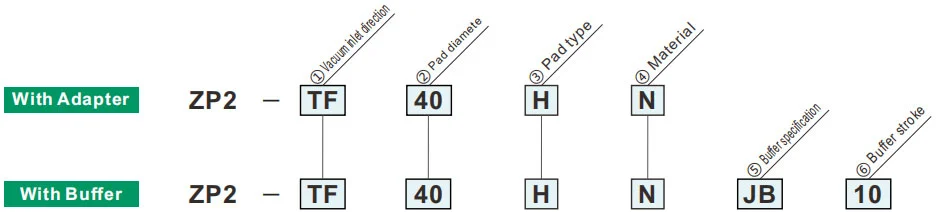

Како да нарачате
| ① Насока на влезот на вакуум | |
| ТФ | Вертикална |
| XF | Странични |
| ② Дијаметар на подлогата | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
Зелениот симбол е прилагодени модели
| ⑥ Тампон удар | Дијаметар на подлогата | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 мм | ● | ● | ||||
| 25 | 25 мм | ● | ● | ||||
| 30 | 30 мм | ● | ● | ||||
| 50 | 50 мм | ● | ● | ||||
| 75 | 75 мм | ● | ● | ||||
| 100 | 100 мм | — | ● | ||||
| ③ Тип на подлога | |
| H | Рамен со ребро |
| HB | Тип на мевови |
| ⑤ Спецификација на баферот | |
| Џ.Б | Ротирачки (месинг, со черупка) |
| Џ.Ф | Ротирачки (челик, со черупка) |
Пролетна реактивна сила
| Конец за поврзување | Вртежен момент на затегнување ±5%[N·m] | Удар на тампон (мм) | Пролетната реактивна сила[N] | ||
| Месинг, со черупка (JB) | Челик, со черупка (JF) | На 0 удар | Со полн удар | ||
| М18х1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| М22х1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
