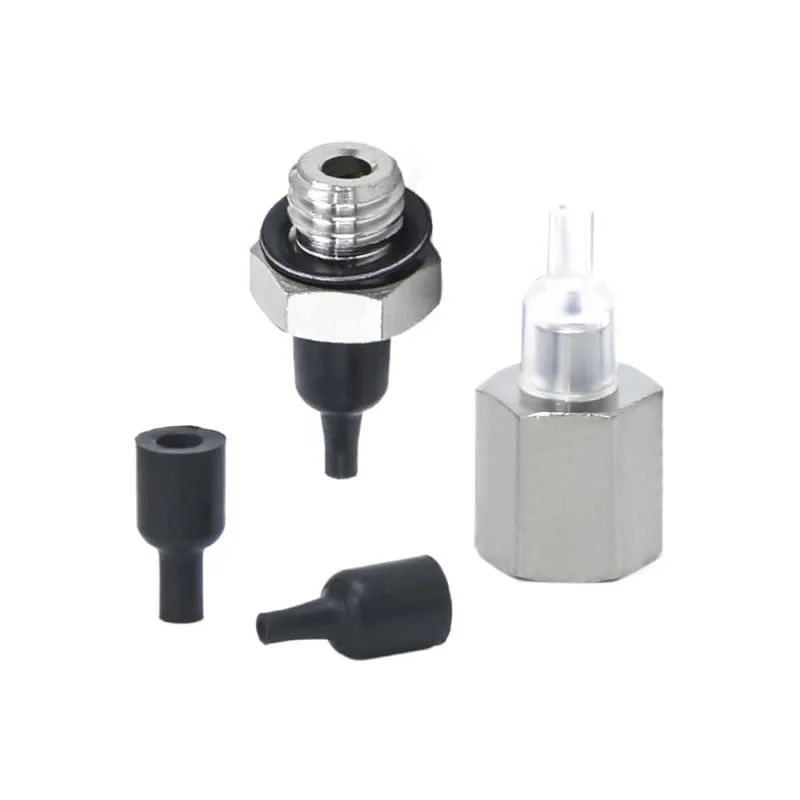

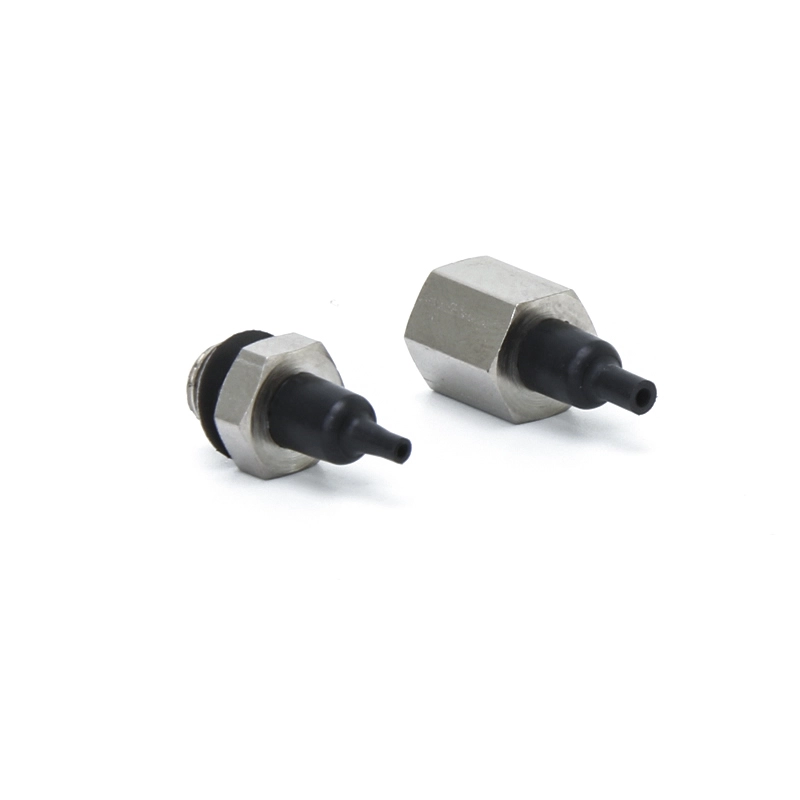

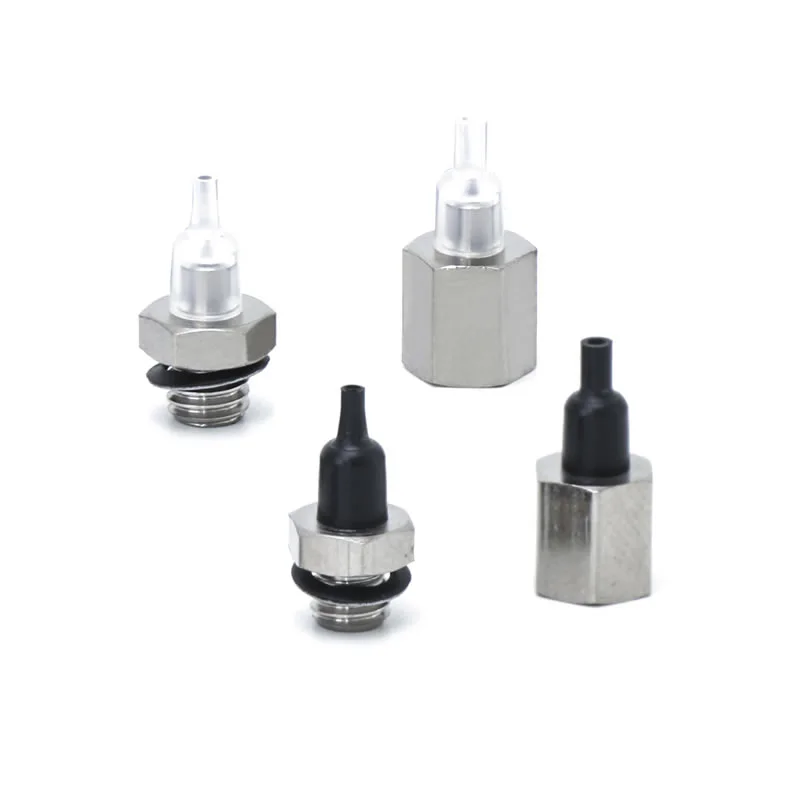

Млазница вакуумски чаши за вшмукување ZP2
Како водечки кинески производител, нашата фабрика нуди приспособени вакуумски чаши за вшмукување со млазници ZP2 за работни парчиња од милиметар. Со ултра компактни ø0,8mm-ø1,1mm дијаметар и интегрирана млазница за заштеда на простор, ова решение директно од добавувачот е идеално за чипови и микро-леќи. Имаме анти-статички и целосно не'рѓосувачки челик делови за индустријата за електроника и литиумски батерии.
Кликнете и стартувајте го изборот
》Врати се на информации за производот
Млазница вакуумски чаши за вшмукување ZP2
Единица за правосмукалка за млазници од серијата ZP2
Серија ZP2-T со вакуумска подлога за млазници за адаптер
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Како дел од категоријата ултра-минијатурни подлоги за вшмукување, овие вакуумски чаши за вшмукување со млазници ZP2 имаат стандардни дијаметри од ø8mm и ø1,1mm, што претставува еден од најмалите модели во серијата ZP2. Тие се компатибилни со ултра мали работни парчиња со димензии од милиметар. Компактниот дизајн на млазницата интегрира краток интерфејс на млазницата директно во телото на подлогата, со што се елиминира потребата од дополнителни адаптери и значително се намалува просторот за инсталација. Вшмукувачкиот крај користи дизајн на заптивната усна со тесен раб кој обезбедува тесен контакт со површините на микрообработувачите, гарантирајќи оптимално вакумско запечатување.
Типични апликации вклучуваат
1. Склопување на чипови, микро-отпорници/кондензатори и ракување со микро-залемени компоненти со ПХБ во електронското производство.
2.Полупроводничка индустрија:ракување без прашина со прецизни компоненти како што се полупроводнички наполитанки и микросензори.
3. Прецизен хардвер:автоматско напојување на ултра-компактни компоненти, вклучувајќи микро завртки, метални пружини и минијатурни лежишта.
4. Оптички уреди:прецизно фаќање и позиционирање на оптичките компоненти како што се минијатурни леќи и конектори за оптички влакна.
Најчесто поставувани прашања
За што се користат подлошките за млазници SMC ZP2?
Вакуумските вшмукувачки чаши со млазници ZP2 вообичаено се користат во вакуумските ејекторски системи за брзи операции со собирање и поставување.
Интегриран со млазници за да генерира вакуум директно на чашата
Погоден за автоматизација со голема брзина и роботско ракување
Широко се користи за мали делови, материјали за пакување и лесни компоненти
Commaelec обезбедува чаши со стабилен квалитет компатибилен со слични дизајни на системот, обезбедувајќи сигурна изведба при континуирано производство.
Како да го изберете вистинскиот дизајн на вшмукувачката чаша?
Изборот треба да се заснова на реалните работни услови:
Површина на работното парче: мазна → рамен тип; нерамномерен → тип на мев
Тежина и големина: потешките делови бараат поголеми дијаметри
Животна средина: висока температура или хемикалии → изберете силикон или FKM
Брзина на циклусот: линиите со голема брзина имаат корист од лесните дизајни кои реагираат
Commaelec поддржува приспособени решенија, помагајќи да се усогласат материјалите, големините и структурите со одредени апликации.
Кои се главните типови на влошки во серијата ZP2?
Рамен тип: максимална површина за контакт за мазни површини
Рамен со ребра: подобро запечатување на малку груби површини
Тип на мев: се прилагодува на нерамни површини и обезбедува амортизирање

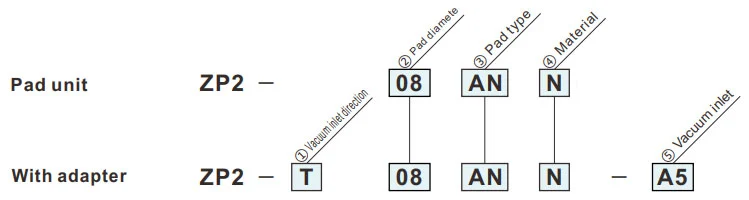

Како да нарачате
- За адсорпција на мали компоненти (како IC чипови)
| ① Насока на влезот на вакуум | |
| T | Вертикална |
| ② Дијаметар на подлогата (мм) | |
| 08 | ø0.8 |
| 11 | ø1.1 |
| ③ Тип на подлога | |
| АН | Млазница |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
| ⑤Вакуумски влез | ||
| А4 | Женски конец | М4 х0,7 М5 х 0,8 |
| А5 | ||
| Б4 | Машка нишка | М4 х0,7 |
| Б5 | М5 х 0,8 | |
Димензии (мм)
Зелениот симбол е прилагодени модели.
АН
Подлога за млазници
| Модел | øC | øD | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
|||
| ЗП2 | 08 | АН |
N S U F ГН Г.С |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Модел за упатување: ZP2-11ANN
Димензии на монтирање на адаптер
ЗП2-Т
Вертикална
А4, А5
| Модел | A | B | øC | øD | E | Адаптер | |||||
|
① Вакуум насока на влезот |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑤ Вакуум довод |
|||||||
| ЗП2 | T | 08 | АН |
N S U F ГН Г.С |
А4 | 12.2 | 9.5 | 1.6 | 0.8 | М4 х0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | А5 | 14.5 | 11 | 1.6 | 0.8 | М5 х 0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Модел за упатување: ZP2-T11ANN-A5
ЗП2-Т
Вертикална
А4, А5
| Модел | A | B | øC | øD | E | Адаптер | |||||
|
① Вакуум довод насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑤ Вакуум довод |
|||||||
| ЗП2 | T | 08 | АН |
N S U F ГН Г.С |
Б4 | 14 | 4.5 | 1.6 | 0.8 | М4 х0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | Б5 | 15.5 | 5 | 1.6 | 0.8 | М5 х 0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Модел за упатување: ZP2-T11ANGN-B5
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
