Овални вакуумски чаши за вшмукување ZP2
Како водечки кинески производител, нашата фабрика нуди прилагодени овални вакуумски чаши за вшмукување ZP2 за тенки работни парчиња во затворени простори. Достапно во 12 спецификации (на пр., 3,5×7 до 8×30mm), ова решение директно од добавувачот обезбедува рамномерен притисок и стабилност на стисокот. Со опционални бафери од 6-50 мм и антистатички материјали, тој е идеален за ПХБ, батерии и линии за пакување со голема брзина.
Кликнете и стартувајте го изборот
》Врати се на информации за производот

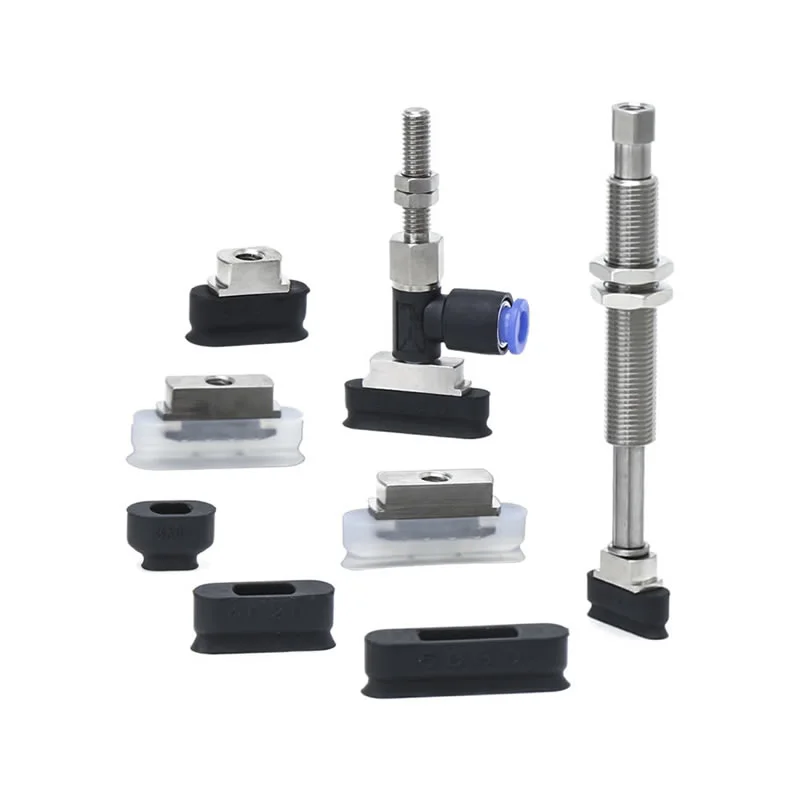

Овални вакуумски чаши за вшмукување ZP2

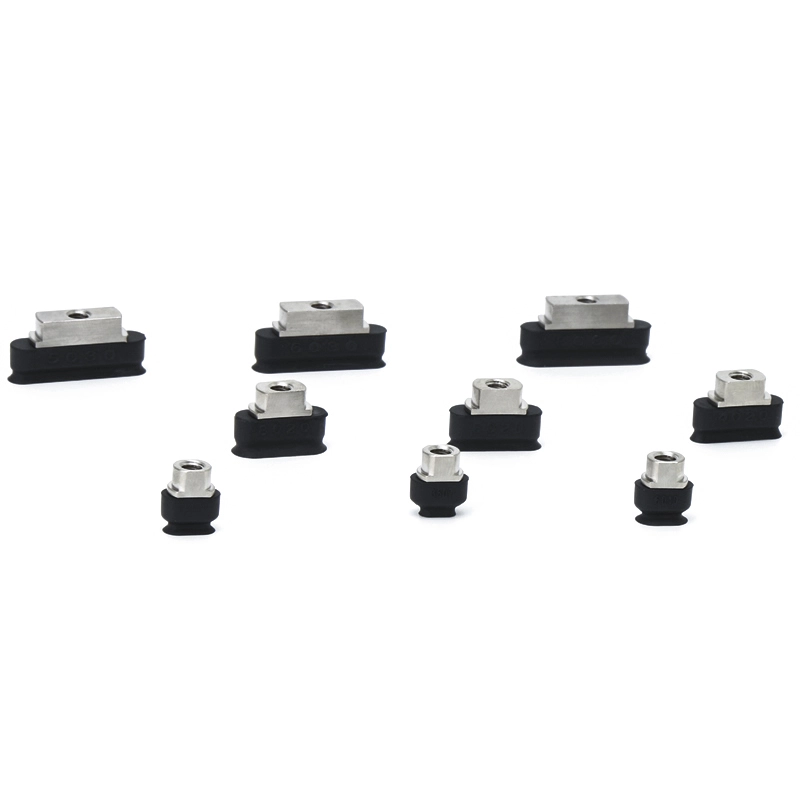

Овална вакуумска подлога од серијата ZP2

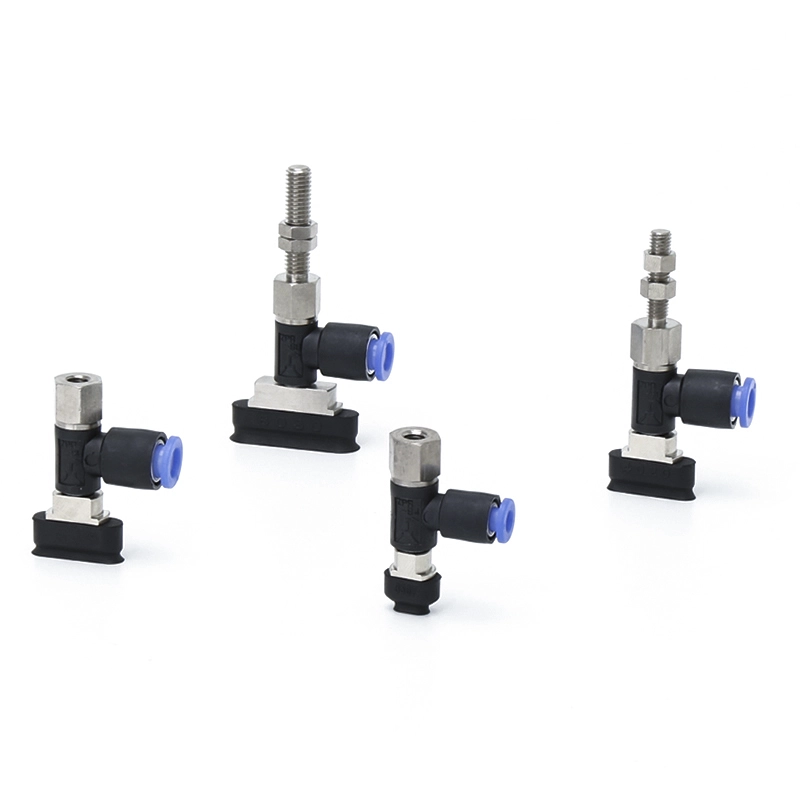

Серија ZP2-T со адаптер Овална вакуумска подлога

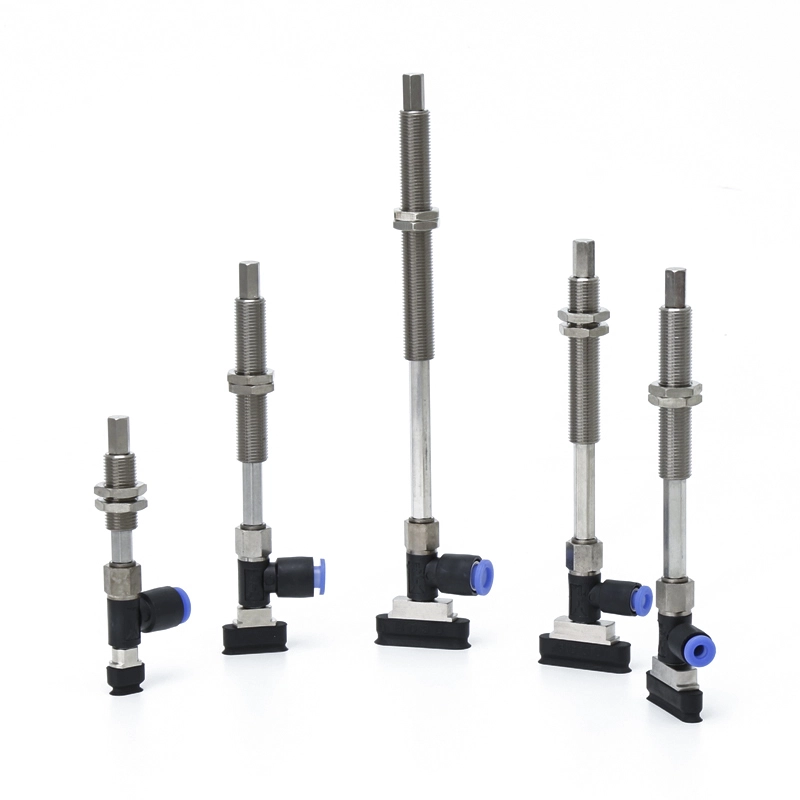

Серија ZP2-T со тампон овална вакуумска подлога
Серија ZP2-R со адаптер Овална вакуумска подлога

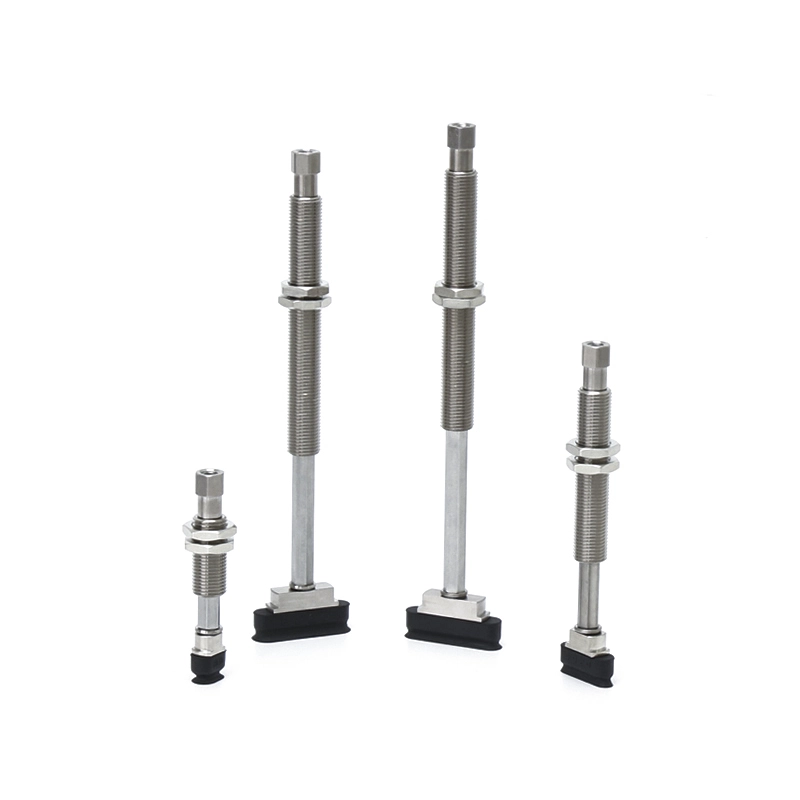

Серија ZP2-R со тампон овална вакуумска подлога
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Како водечки кинески производител, нашата фабрика обезбедува приспособени решенија за овални вакуумски чаши за вшмукување ZP2 прилагодени на ригорозните барања на електрониката и автомобилскиот сектор. Без разлика дали сте добавувач со голем обем или краен корисник, нашата овална серија ZP2 ја обезбедува сигурноста потребна за прецизно ракување.
Клучни технички карактеристики и спецификации
1. Широк опсег на спецификации
За да обезбедиме совршено вклопување на секое тенко работно парче, нудиме 12 стандардни спецификации за овални вакуумски чаши за вшмукување ZP2:
Компактни големини:3,5×7, 4×10, 5×10, 6×10 mm.
Средни должини:4×20, 5×20, 6×20, 8×20 mm.
Проширен досег:4×30, 5×30, 6×30, 8×30 mm.
2. Извонредност на материјали специфични за индустријата
Ние користиме висококвалитетни материјали за да одговараат на вашата работна средина:
Висококвалитетен силикон и NBR:За општа намена и задачи со висока температура.
Антистатички (ESD) материјали:Од суштинско значење за ракување со ПХБ и полупроводници.
Додатоци од целосно не'рѓосувачки челик:Специјализирани конфигурации оптимизирани за индустријата на литиумски батерии.
Основни предности и моменти
Оптимизирано за ограничени простори:Тесниот профил на овалните вакуумски чаши за вшмукување ZP2 овозможува берење со висока густина на преполни ПХБ или тесни профили на пакување каде кружните чаши едноставно нема да се сместат.
Подобрена стабилност на држење:Издолжената површина на вшмукување обезбедува поголем „отпечаток“ на тенки предмети како што се цевки или ленти за запечатување, што значително го намалува ризикот од навалување или лизгање на работното парче.
Флексибилна инсталација:Поддржува и вертикални и странични вакуумски влезови. Секоја чаша може да се поврзе со адаптер или држач за тампон (од 6mm–50mm) за да се ублажи ударот на кревките површини.
Фабричко-директно снабдување:Нашата фабрика со седиште во Кина одржува голем обем на производи на залиха, обезбедувајќи кратко време на испорака и конкурентни цени за глобалните набавки.
Типични сценарија за примена
Електроника и полупроводници:Склопување на ПХБ, изработка на флексибилно коло и позиционирање на електродата на батеријата.
Автомобилски делови:Овални вакуумски чаши за вшмукување ZP2 често се користат за ракување и монтажа на ленти за запечатување, издолжени парчиња и пластични профили.
Пакување и логистика:Етикетирање со голема брзина, запечатување на картон и сортирање на издолжени пакувања.

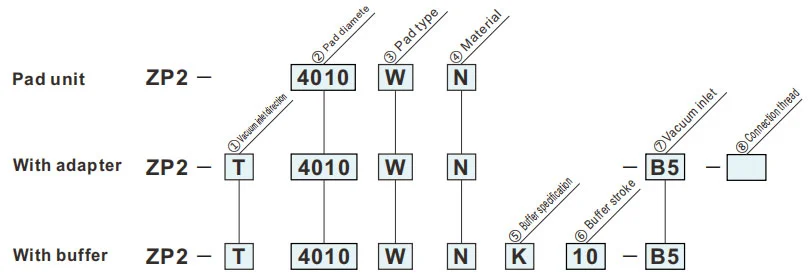

Како да нарачате
- За работни парчиња со ограничувања на адсорпционата површина.
| ① Насока на влезот на вакуум | ⑦ Влез за вакуум | ⑧ Конец за поврзување | ||
| T | Вертикална |
|
Б5 |
— |
|
Б50406 |
— | ||
| R | Странични |
|
0406 |
Б5 |
|
0406 |
А5 |
||
|
0406 |
— | ||
| ②Големина на подлогата | |
| 3507 | 3,5 x7 |
| 4010 | 4 x 10 |
| 5010 | 5 x 10 |
| 6010 | 6 x 10 |
| 4020 | 4 x 20 |
| 5020 | 5 x 20 |
| 6020 | 6 x 20 |
| 8020 | 8 x 20 |
| 4030 | 4 x 30 |
| 5030 | 5 x 30 |
| 6030 | 6 x 30 |
| 8030 | 8 x 30 |
| ③ Тип на подлога | |
| W | Овални |
| ⑦ Влез за вакуум | |
| Б5 | M5x0,8 (женски) |
| 04 | ø4Поставување со еден допир |
| 06 | ø6Поставување со еден допир |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
| ⑤ Спецификација на баферот | |
| K | Не-ротирачки |
| ⑥ Тампон удар | |
| 10 | 10 мм |
| 20 | 20 мм |
| 30 | 30 мм |
| 40 | 40 мм |
| 50 | 50 мм |
| ⑧ Конец за поврзување | |
| А5 | M5x0,8 (машки) |
| Б5 | M5x0,8 (женски) |
Димензии (мм)
Зелениот симбол е прилагодени модели.
ПП
Тип на коцка
| Модел | A | B | C | D | øE | Y | |||
|
② Подлога Големина |
③ Подлога тип |
④ Подлога Материјал |
|||||||
| ЗП2 | 3507 | W |
N S U F ГН Г.С |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Модел за упатување: ZP2-4030WS
Димензии на монтирање на адаптер
Применлива подлога: 3507W/4010W/5010W/6010W
Применлива подлога: 4020W/5020W/6020W/8020W
Применлива подлога: 4030W/5030W/6030W/8030W
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
