Вакуумското вшмукување е основно решение за „флексибилно фаќање“ во индустриската автоматизација со четири основни предности: неоштетено фаќање, приспособливост на повеќематеријални/неправилни работни парчиња, чиста и заштита на животната средина и флексибилно работење. Може да се прилагоди на различни индустриски карактеристики на работните парчиња (тенки/дебели, прецизни/груби, санитарни/стандардни).

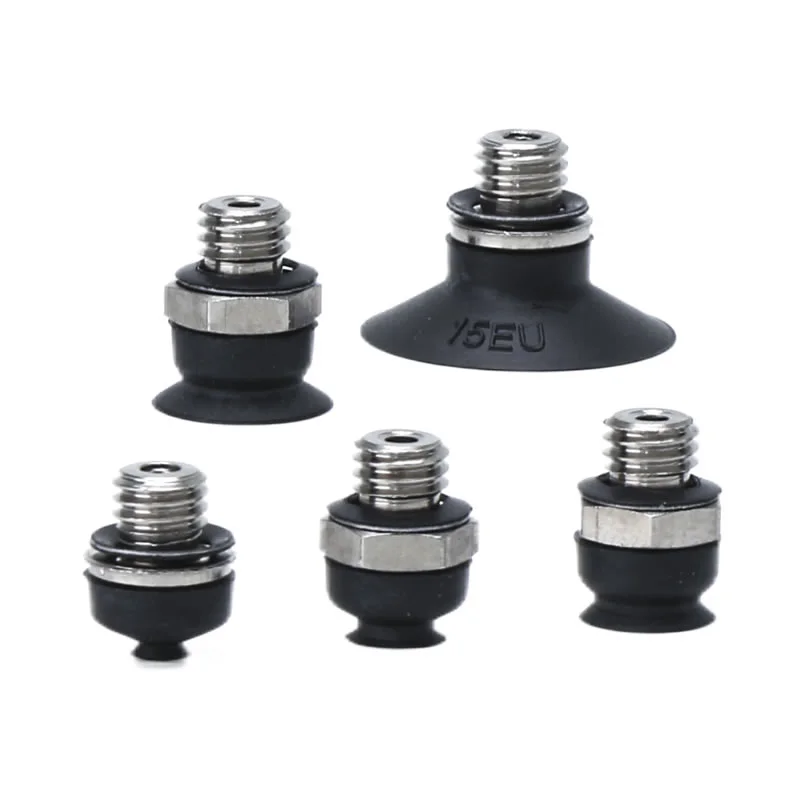

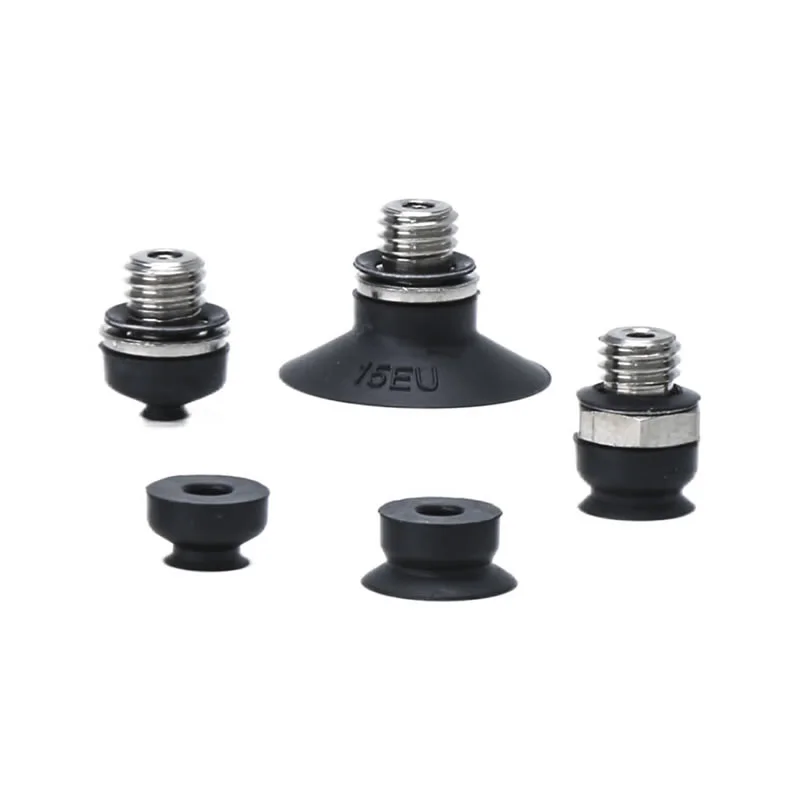

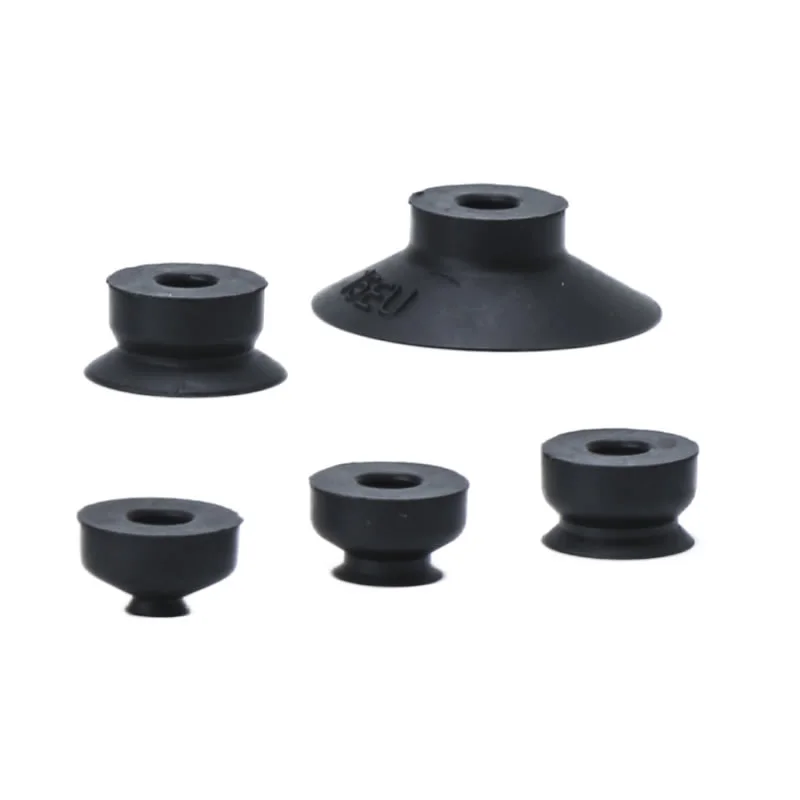

Кратки вакуумски чаши за вшмукување ZP2-EU
Како водечки производител во Кина, нашата фабрика нуди приспособени кратки вакуумски чаши за вшмукување ZP2-EU (со дијаметар од ø2–15 mm). Со ултра тенок, рамен профил, оваа серија е специјално дизајнирана за употреба во затворени простори. Со користење на висококвалитетен антистатички силиконски материјал, Commaelec испорачува професионално решение кое обезбедува стабилни перформанси на вшмукување без брчки. Ние одржуваме готови залихи од спецификации за конци A5/H5 и фитинзи од нерѓосувачки челик, што ја прави оваа серија идеален избор за апликации во производството на електроника и производствени линии на литиум-јонски батерии.
Кликнете и стартувајте го изборот
》Врати се на информации за производот
Кратки вакуумски чаши за вшмукување ZP2-EU
Единица за вакуум подлога со краток тип на ZP2
Серија ZP2-T со адаптер со кратка вакуумска подлога
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Кратките вакуумски чаши за вшмукување ZP2-EU се произведени од Zhejiang Comma Electric Co., Ltd.; ние сме еден од водечките производители и добавувачи во Кина. ZP2 EU рамна вшмукувачка чаша со низок профил има карактеристики на мал волумен и стабилна адсорпција.
Карактеристики на производот:Оваа компактна чаша за вшмукување има низок профил за дизајн што заштедува простор, идеален за тесни простори. Неговата рамна површина обезбедува цврсто вклопување на површините на работните парчиња, обезбедувајќи стабилна адхезија додека ефикасно спречува деформација за време на работата, што го прави совршен за прецизно ракување. Избраните модели вклучуваат антистатички способности, задоволувајќи ги оперативните барања на чувствителните средини како што е индустријата за електроника.
Спецификации:Кратките вакуумски чаши за вшмукување ZP2-EU се достапни во различни дијаметри, вклучувајќи φ2, φ4, φ6, φ8 и φ15.
Материјали за вшмукување:Најчесто користените материјали вклучуваат нитрилна гума (NNBR), увезен силикон и антистатичка силиконска гума, при што секој материјал е прилагоден на специфични работни средини и барања за делови.
Опции за поврзување:Достапен во различни типови вклучувајќи надворешни навои (A5) и надворешни навои (H5).
Најчесто поставувани прашања
Кои се достапните големини?
Кратките вакуумски чаши за вшмукување ZP2-EU обично се достапни во стандардни дијаметри како φ40, φ50, φ63, φ80, φ100 и φ125.
Помали големини: погодни за компактна опрема и лесни делови
Поголеми димензии: обезбедуваат посилно вшмукување за поголеми работни парчиња
Фабриката за запирки одржува стабилни залихи и исто така поддржува приспособени големини врз основа на барањата на проектот.
Што е „краток тип“?
„Краток тип“ се однесува на компактна структура со низок профил:
Намалена вкупна висина за инсталации со ограничен простор
Побрза реакција во системите за избор и место со голема брзина
Подобра стабилност кога е монтиран во тесни роботски или автоматизирани поставки
Овој дизајн е особено корисен кога просторот за инсталација е ограничен, но перформансите не можат да бидат загрозени.
Која е разликата помеѓу ЕУ и другите типови ZP2?
ZP2-EU (краток тип): покомпактен, оптимизиран за опрема во европски стил и распоред за заштеда на простор
Стандарден ZP2: повеќе за општа намена, со пошироки структурни конфигурации
Типот на ЕУ често се фокусира на компактноста, стандардизираните интерфејси и брзата интеграција
Запирката обезбедува компатибилност и постојан квалитет на различни конфигурации за да се задоволат различните потреби на пазарот.
Како се монтирани?
Кратките вакуумски чаши за вшмукување ZP2-EU поддржуваат флексибилни опции за монтирање:
Внатрешни или надворешни врски со навој
Компатибилен со адаптери и тампон загради
Опции за вертикална или странична вакуумска порта
Зошто да изберете запирка?
Силна способност за истражување и развој:Професионален тим поддржува приспособени решенија за различни потреби за автоматизација
Едношалтерско снабдување:Широкиот асортиман на производи ги поедноставува набавките и системската интеграција
Флексибилно прилагодување:Димензиите, материјалите и структурата на кратки вакуумски чаши за вшмукување ZP2-EU може да се приспособат според вашите специфични барања.
Брз одговор:Брза техничка поддршка и испорака од доверлив

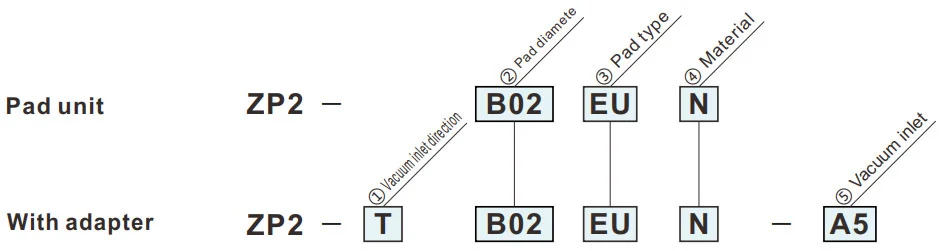

Како да нарачате
- Заштеда на простор во насока на висина.
| ① Насока на влезот на вакуум | |
| T | Вертикална |
| ③ Тип на подлога | |
| ЕУ | Рамен тип |
| ② Дијаметар на подлогата (мм) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
| ⑤Вакуумски влез | |
| А5 | М5х0,8 (Шексагон O.D.) |
| Н5 | М5х0,8 (Глава со шестоаголни штекери) |
Димензии (мм)
Зелениот симбол е прилагодени модели.
ЕУ
Рамен тип
| Модел | øA | øB | øC | D | Y | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
||||||
| ЗП2 | B02 | ЕУ |
N S U F ГН Г.С |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Модел за упатување: ZP2-B02EUS
Димензии на монтирање на адаптер
ЗП2-Т
Вертикална
А5
| Модел | øA | øB | øC | D | E | Y | Адаптер | |||||
|
① Вакуум насока на влезот |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑤ Вакуум довод |
||||||||
| ЗП2 | T | B02 | ЕУ |
N S U F ГН Г.С |
А5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Модел за упатување: ZP2-TB06EUGS-A5
ЗП2-Т
Вертикална
Н5
| Модел | øA | øB | øC | D | E | Y | Адаптер | |||||
|
① Вакуум влезна насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑤ Вакуум довод |
||||||||
| ЗП2 | T | B02 | ЕУ |
N S U F ГН Г.С |
Н5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Модел за упатување: ZP2-TB06EUGS-H5
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
Прирачник за инсталација
