Кратки вакуумски чаши за вшмукување ZP2-MU
Како водечки кинески производител, нашата фабрика нуди приспособени кратки вакуумски чаши за вшмукување ZP2-MU (ø2-15mm). Се одликува со низок профил за тесни простори и антистатички силикон. Користејќи увезени силиконски, NBR и антистатички материјали, во комбинација со компоненти од целосно не'рѓосувачки челик, овој производ е погоден за употреба во индустријата за литиумски батерии и полупроводници.
Кликнете и стартувајте го изборот
》Врати се на информации за производот
Кратки вакуумски чаши за вшмукување ZP2-EU
Единица за вакуум подлога со краток тип на ZP2
Серија ZP2-T со адаптер со кратка вакуумска подлога
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс

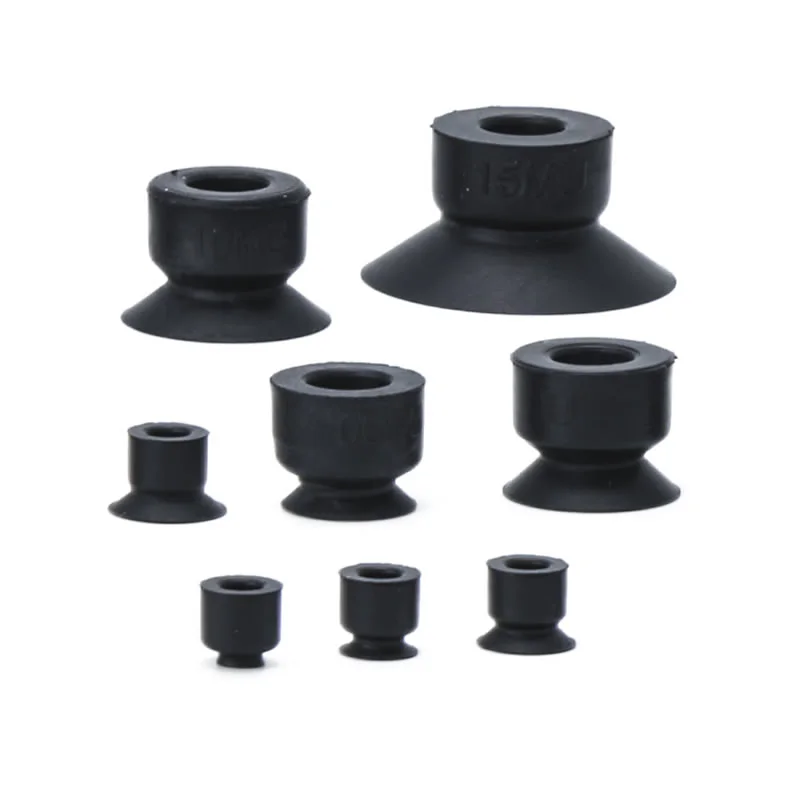

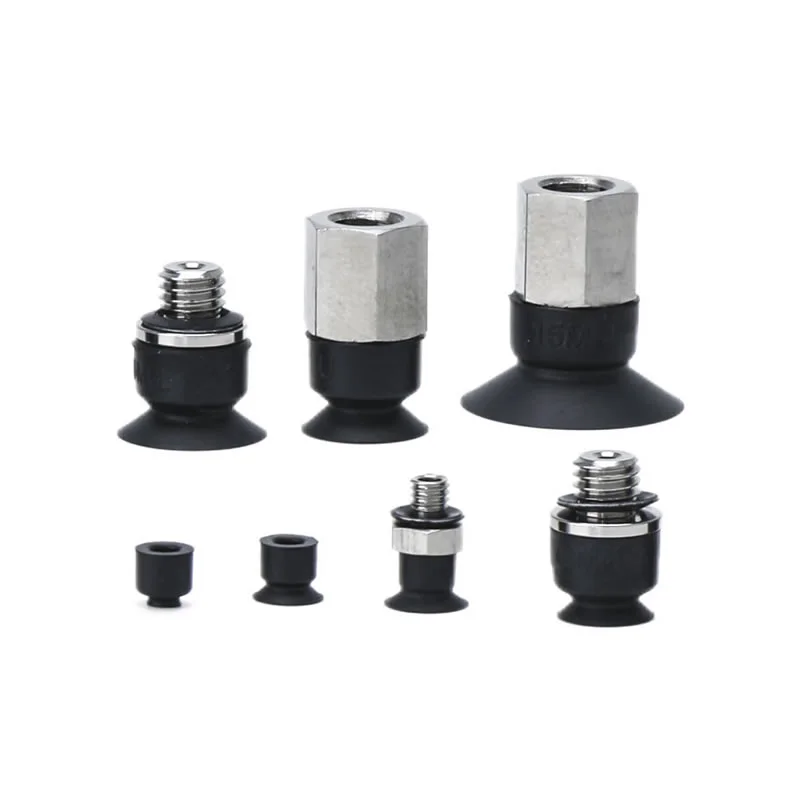

Кратките вакуумски чаши за вшмукување ZP2-MU се дизајнирани со компактна структура и обезбедуваат стабилна, сигурна адсорпција.
Карактеристики на производот:
Оваа вшмукувачка чаша со низок профил е идеална за инсталации со ограничен простор. Неговата рамна контактна површина обезбедува блиско прицврстување на работното парче, обезбедувајќи постојано вшмукување додека ја минимизирате деформацијата - што го прави добро прилагоден за задачи за прецизно ракување. Избраните модели нудат антистатички својства, задоволувајќи ги барањата на чувствителните средини како што е производството на електроника.
Спецификации:
Достапен во широк опсег на мали дијаметри, вклучувајќи φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 и φ15, погодни за ракување со мали и лесни компоненти.
Материјали:
Опциите вклучуваат NBR (нитрилна гума), увезен силикон и антистатички силикон, овозможувајќи флексибилен избор врз основа на потребите за температура, отпорност на абење и електростатска заштита.
Опции за поврзување:

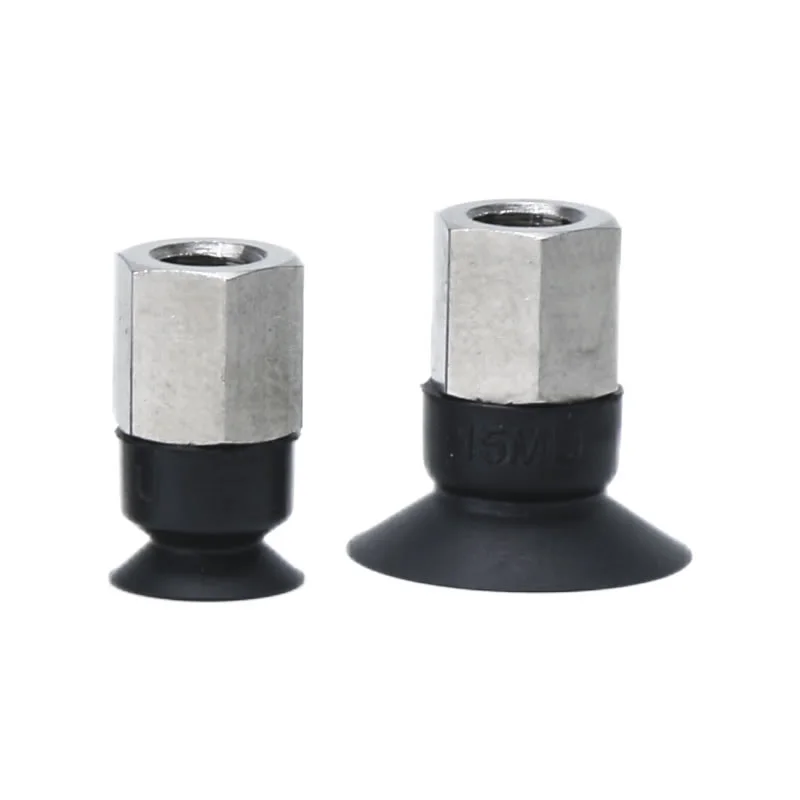

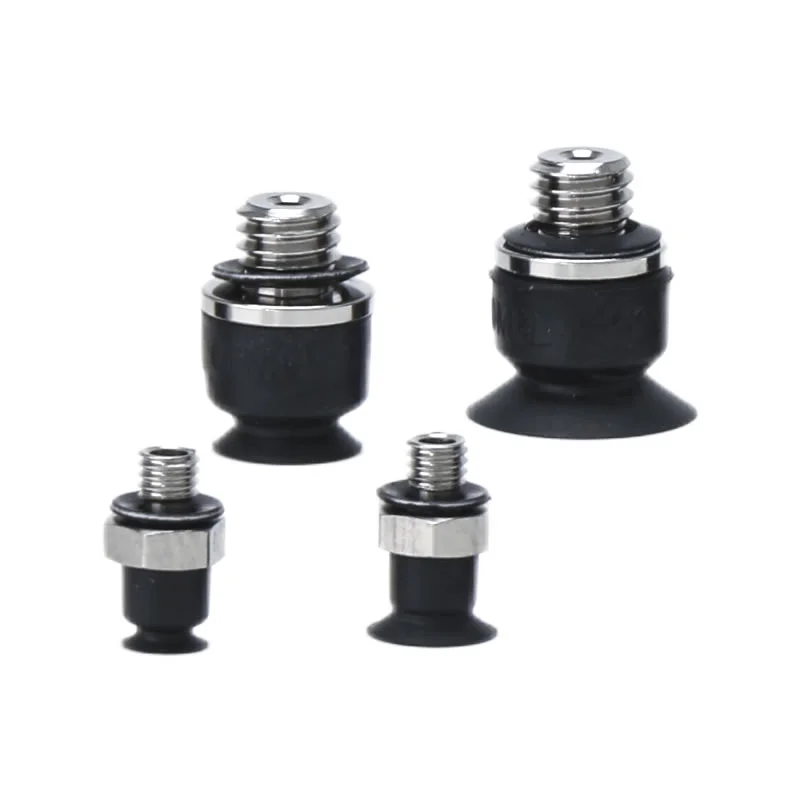

Кратките вакуумски чаши за вшмукување ZP2-MU поддржуваат повеќекратни конфигурации за монтирање, вклучувајќи надворешни навои (A3) и внатрешни навои (B5), обезбедувајќи лесна интеграција во широк опсег на системи на опрема.
Најчесто поставувани прашања
Кој е типот „MU“ во ZP2?
Типот „MU“ се однесува на мини, ултра-компактен (микро) дизајн во серијата ZP2.
Многу мали дијаметри (φ2–φ15) за прецизно ракување
Структура со низок профил за тесни места за инсталација
Оптимизиран за лесни работни парчиња со мала големина
Commaelec произведува кратки вакуумски чаши за вшмукување ZP2-MU со стабилна димензионална точност, обезбедувајќи постојани перформанси во системи со висока прецизност.
Кои се клучните придобивки од ZP2-MU?
Компактна големина: идеална за густи распореди и ограничен простор
Стабилна адсорпција: рамниот дизајн обезбедува сигурно запечатување на мали делови
Прецизно ракување: ја минимизира деформацијата при собирање и место
Флексибилност на материјалот: достапни NBR, силиконски и антистатички опции
Висока конзистентност: Контролираното производство на Commaelec обезбедува униформен квалитет при употреба на големо
Кои се апликациите?
Електронска индустрија: чипови, мали компоненти, ракување со ПХБ (достапни антистатички опции)
Прецизни линии за склопување: мали пластични или метални делови
Автоматизација на пакувањето: лесни артикли и брзи операции со циклус
Ракување со микрокомпоненти: каде просторот и точноста се клучни

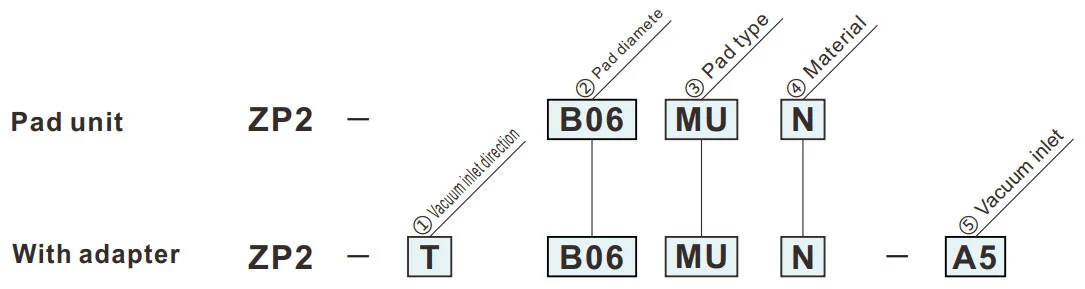

Како да нарачате
- Заштеда на простор во насока на висина.
| ① Насока на влезот на вакуум | |
| T | Вертикална |
| ③ Тип на подлога | |
| MU | Рамен тип |
|
⑤ Влез за вакуум
② Дијаметар на подлогата (мм)
|
B02 | B035 | B04 | B05 | B06 | Б08 | Б10 | Б15 | |
| ø2 | ø3.5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| А3 | M3x0,5 (машки) | ● | ● | ● | ● | — | — | — | — |
| Н5 | M5x0,8 (машки) | — | — | — | — | ● | ● | ● | ● |
| Б5 | M5x0,8 (женски) | — | — | — | — | ● | ● | ● | ● |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
Димензии (мм)
Зелениот симбол е прилагодени модели.
MU
Рамен тип
| Модел | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материја |
||||||||||
| ЗП2 | B02 | MU |
N S U F ГН Г.С |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| Б08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| Б10 | 10 | 10.6 | ||||||||||
| Б15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Модел за упатување: ZP2-B035MUN

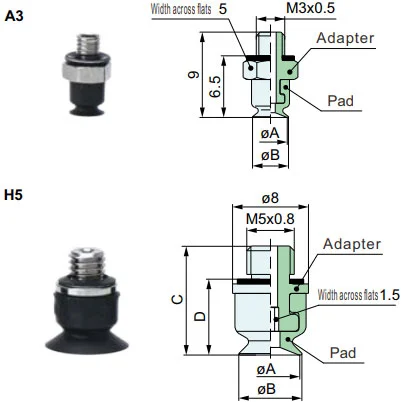

Димензии на монтирање на адаптер
Применлива подлога: B02MU/B035MU/B04MU/B05MU
Применлива подлога: B06MU/B08MU/B10MU/B15MU
ЗП2-Т
Вертикална
А3, Н5
| Модел | øA | øB | C | D | Адаптер | |||||
|
① Вакуум довод насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑤ Вакуум довод |
||||||
| ЗП2 | T | B02 | MU |
N S U F ГН Г.С |
А3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | Н5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| Б08 | 8 | 8.8 | 12 | 8.5 | ||||||
| Б10 | 10 | 10.6 | ||||||||
| Б15 | 15 | 15.6 | 13 | 9.5 | ||||||
Модел за упатување: ZP2-TB10MUGS-H5
ЗП2-Т
Вертикална
Б5
| Модел | øA | øB | C | D | Адаптер | |||||
|
① Вакуум влезна насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑤ Вакуум довод |
||||||
| ЗП2 | T | B06 | MU |
N S U F ГН Г.С |
Б5 | 6 | 6.7 | 14.5 | 6.5 | ЗП2А-М04 |
| Б08 | 8 | 8.8 | 15 | 7 | ||||||
| Б10 | 10 | 10.6 | ||||||||
| Б15 | 15 | 15.6 | 16 | 8 | ||||||
Модел за упатување: ZP2-TB10MUGS-B5
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
Прирачник за инсталација
Преземи PDF
Предупредување + Внимание (прочитајте пред употреба)
Преземи PDF
