Вакуумското вшмукување е основно решение за „флексибилно фаќање“ во индустриската автоматизација со четири основни предности: неоштетено фаќање, приспособливост на повеќематеријални/неправилни работни парчиња, чиста и заштита на животната средина и флексибилно работење. Може да се прилагоди на различни индустриски карактеристики на работните парчиња (тенки/дебели, прецизни/груби, санитарни/стандардни).
Тенки рамни вакуумски вшмукувачки чаши ZP2
Како водечки кинески производител, нашата фабрика нуди прилагодени тенки рамни вакуумски чаши за вшмукување ZP2 (ø10-30mm). Со жлебна структура „MT“, Commaelec-директното решение за добавувачот спречува деформација на филмови и тенки листови. Имаме резерви NBR и проводен силикон, со делови од целосно не'рѓосувачки челик достапни за индустријата за литиумски батерии.
Кликнете и стартувајте го изборот
》Врати се на информации за производот
Тенки рамни вакуумски вшмукувачки чаши ZP2

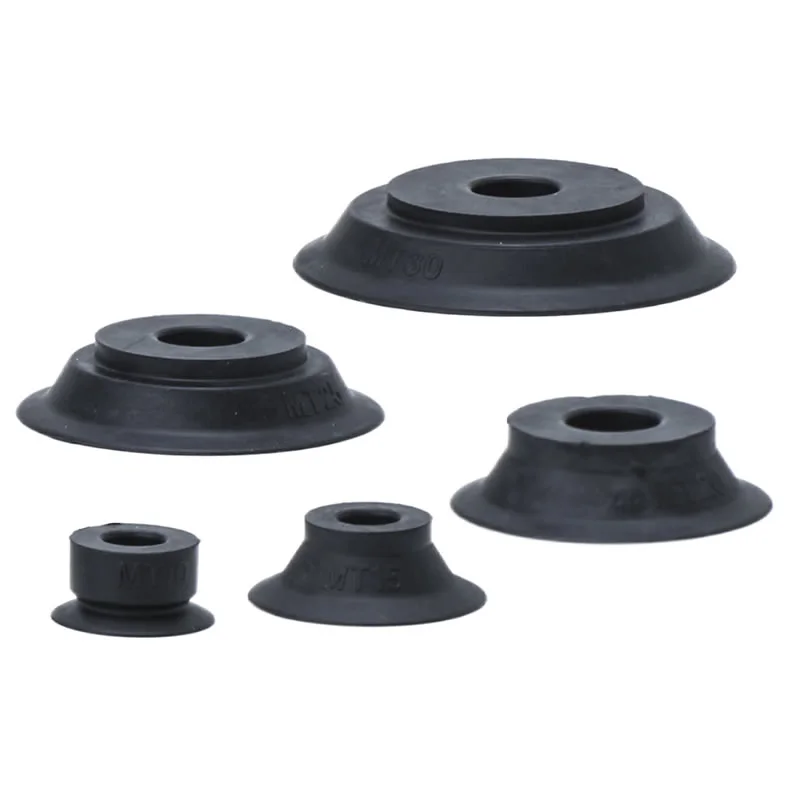

Тенка рамна вакуумска подлога од серијата ZP2

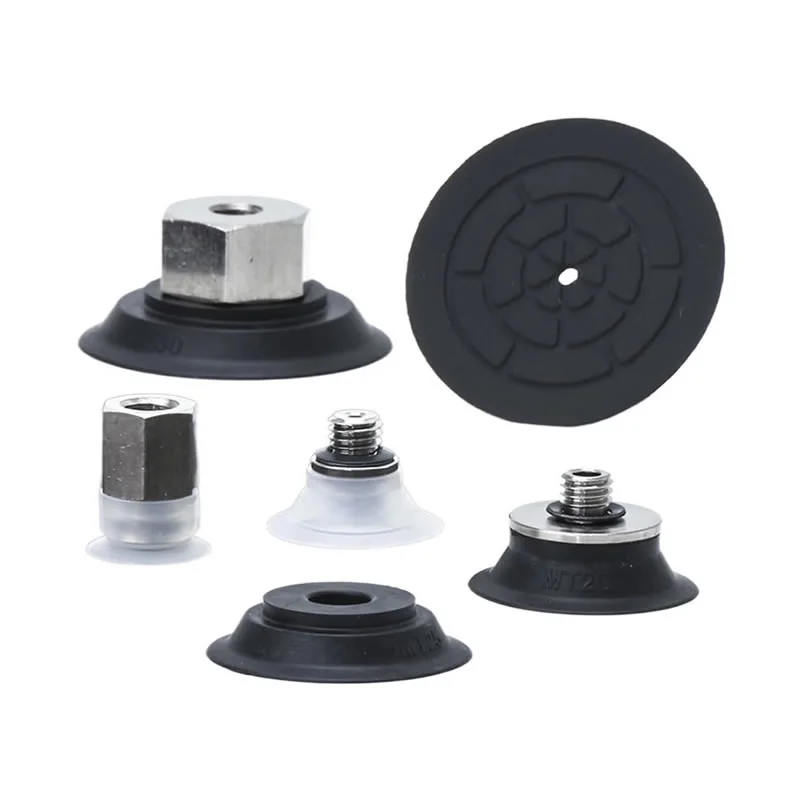

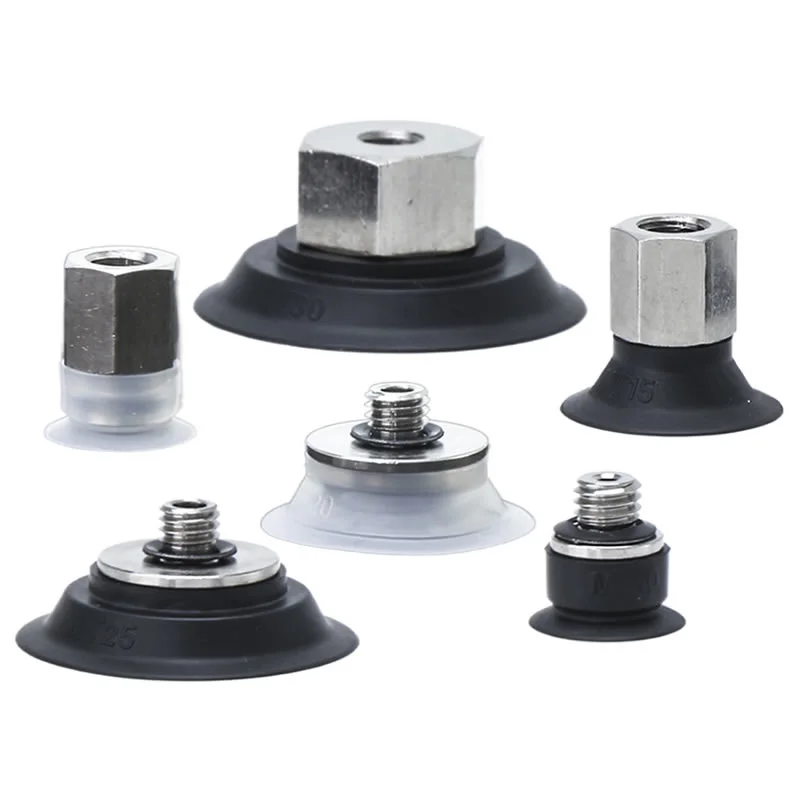

Серија ZP2-T со тенка рамна вакуум подлога со адаптер
Опис
Како да нарачате
Спецификации / Материјал
Апликации
Ресурс
Тенките рамни вакуумски вшмукувачки чаши ZP2 се прецизни компоненти во пневматските системи за фаќање, специјално дизајнирани за ракување со тенки и лесно деформирачки работни парчиња. Во индустриските спецификации, тие обично го носат структурниот код "MT", што означува инкорпорирање на специјализиран дизајн со жлеб во нивната внатрешна структура.
Карактеристики на производот:Оваа вшмукувачка чаша ефикасно ја спречува деформацијата на рамните работни парчиња при адсорпција, што го прави идеален за тенки листови, филмови и други лесно деформирачки материјали.
Спецификации:Вшмукувачката чаша е достапна во различни дијаметри, вклучувајќи φ10, φ15, φ20, φ25 и φ30.
Материјали за вшмукување:Вообичаените опции вклучуваат NNBR (нитрилна гума) и GS (проводна силиконска гума), при што секој материјал е прилагоден на специфични работни средини и барања за делови.
Полиња за апликација:Тенки рамни вакуумски вшмукувачки чаши ZP2 широко се користат во производството, автоматизирани производствени линии, роботика и логистика, итн. Може да се користи за носење рамни предмети со мала или средна тежина како што се стакло, пластика и метал.
Најчесто поставувани прашања
Кои материјали се достапни и кои се нивните разлики?
Тенките рамни вакуумски вшмукувачки чаши ZP2 се достапни во неколку материјали за да одговараат на реалните работни услови:
NBR: рентабилна, добра отпорност на абење за општа употреба
Силикон: одлична отпорност на топлина и неозначување, идеален за чувствителни површини
PU (полиуретан): висока издржливост за операции со висок циклус
FKM (Флуорогума): силна отпорност на хемикалии и масло
EPR: погоден за специфични еколошки барања
Commaelec обезбедува постојан квалитет на материјалот и поддржува прилагодување за специјални апликации (на пр., антистатички).
За кои работни парчиња најдобро одговараат тенки рамни вшмукувачки чаши?
Мазни, рамни површини како што се метални листови, стакло, пластични панели
Тенки или лесни работни парчиња кои бараат стабилен, униформен контакт
Апликации каде што се потребни минимални деформации и прецизно позиционирање
Тенкиот рамен дизајн ја зголемува површината на контактот, подобрувајќи го запечатувањето и намалувајќи го истекувањето на воздухот.
Кој е опсегот на отпорност на температура?
Типични опсези (во зависност од материјалот):
NBR: -10°C до 80°C
Силикон: -40°C до 200°C
PU: -20°C до 80°C
FKM: до ~200°C со силна хемиска стабилност
Commaelec може да препорача соодветни материјали врз основа на вашата вистинска температура и околина.
Дали може да се користат со вертикален или хоризонтален влез во вакуум?
Да. Тенките рамни вакуумски вшмукувачки чаши ZP2 поддржуваат флексибилна инсталација:
Вертикален влез во вакуум (стандарден за компактни поставки)
Хоризонтален/страничен влез за системи со ограничен простор
Компатибилен со адаптери и тампон загради
Commaelec обезбедува повеќе опции за поврзување за да одговара на различни распореди на опремата.
Како правилно да ги одржувате за да го продолжите животниот век?
Редовно проверувајте дали има абење, пукнатини или деформации на заптивната усна
Чувајте ги површините чисти за да избегнете прашина да влијае на перформансите на запечатувањето
Избегнувајте прекумерен вакуумски притисок или неусогласеност
Користете држачи за тампонирање за да го намалите влијанието при операции со голема брзина
Заменете ги истрошените чаши на време за да ја одржите стабилноста на системот

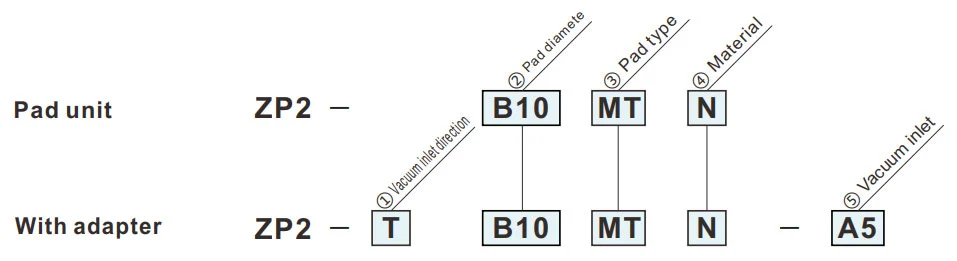

Како да нарачате
- За адсорпција на тенки листови или филм. Адсорпциона површина со жлеб.
- Деформацијата на рамната површина при адсорпција е намалена.
- Не е погодно за пренос на работни парчиња кои нанесуваат оптоварување.
- Може да се генерира збрчкање во зависност од дебелината на листот.
- Потврдете ја дебелината пред употреба.
| ① Насока на влезот на вакуум | |
| T | Вертикална |
| ③ Тип на подлога | |
| МТ | Тенок рамно (Со жлеб) |
| ② Дијаметар на подлогата (мм) | |
| Б10 | ø10 |
| Б15 | ø15 |
| Б20 | ø20 |
| Б25 | ø25 |
| Б30 | ø30 |
| ④Материјал | |
| N | NBR |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Проводен NBR |
| Г.С | Проводна силиконска гума |
Зелениот симбол е прилагодени модели.
| ⑤Вакуумски влез | |
| Н5 | M5x0,8 (машки) |
| Б5 | M5x0,8 (женски) |
Димензии (мм)
Зелениот симбол е прилагодени модели.
МТ
Тенок рамно (Со жлеб)
| Модел | øA | øB | øC | øD | øE | |||
|
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
||||||
| ЗП2 | Б10 | МТ |
N S U F ГН Г.С |
10 | 11 | 8.5 | 6 | 4 |
| Б15 | 15 | 16 | ||||||
| Б20 | 20 | 21 | 13.5 | 10 | 6 | |||
| Б25 | 25 | 26 | 15 | |||||
| Б30 | 30 | 31 | 18 | |||||
Модел за упатување: ZP2-B10MTN
Димензии на монтирање на адаптер
Применлива подлога: B10MT/B15MT
Применлива подлога: B20MT/B25MT/B30MT
ЗП2-Т
Вертикална
Н5
| Модел | øA | øB | øC | D | Адаптер | |||||
|
① Вакуум насока на влезот |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑤ Вакуум довод |
||||||
| ЗП2 | T | Б10 | МТ |
N S U F ГН Г.С |
Н5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| Б15 | 15 | 16 | ||||||||
| Б20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| Б25 | 25 | 26 | ||||||||
| Б30 | 30 | 31 | ||||||||
Модел за упатување: ZP2-TB10MTGS-H5
ЗП2-Т
Вертикална
Б5
| Модел | øA | øB | C | Адаптер | |||||
|
① Вакуум влезна насока |
② Подлога дија. |
③ Подлога тип |
④ Подлога Материјал |
⑤ Вакуум довод |
|||||
| ЗП2 | T | Б10 | МТ |
N S U F ГН Г.С |
Б5 | 10 | 11 | 8 | ЗП2А-М04 |
| Б15 | 15 | 16 | |||||||
| Б20 | 20 | 21 | 14 | ЗП2А-М07 | |||||
| Б25 | 25 | 26 | |||||||
| Б30 | 30 | 31 | |||||||
Модел за упатување: ZP2-TB10MTGS-B5
Материјал и карактеристики на подлогата
⚪: Мало или никакво влијание △: Може да се користи во зависност од условите X: Не е соодветно
|
Материјал
Карактеристики
|
Симбол | Дурометар HS (±5°) |
Боја на гума |
Оперативни температура опсег (°C) |
Масло отпор бензин |
Масло отпор бензол |
База отпор |
Киселина отпор |
Временска способност | Озон отпор |
Абразија отпор |
Водоотпорен | Растворувач отпор (Бензен, толуен) |
Апликација |
| NBR | N | 50 | Црното | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Трансфер на општа работа, Брановидна штица, Фурнир плоча, Железна плоча и др |
| Силиконска гума | S | 45-50 | Бело | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Отстранување од леење, Тенка работа, Преработувач за храна |
| Уретанска гума | U | 50-60 | Браун | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Брановидна табла, железна плоча, фурнир плоча |
| ФКМ | F | 60 | Црното | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемиска работа |
| Проводен NBR | ГН | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општа работа на полупроводници (отпорност на статички електрицитет) | |
| Проводна силиконска гума | Г.С | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горенаведената табела ги опфаќа само општите карактеристики на предметните гумени материјали. Синиот симбол е прилагодени модели.
Преглед на примена на пневматски компоненти (вакуум вшмукување чаша) во различни индустриски области
I. Основни јаки страни
II. Екстракција на апликации по индустрија
А. Медицина и медицинска индустрија
А.1: Основни барања:Чиста и без загадување (усогласена со FDA/GMP), нежна и нештетна и спречување на вкрстена контаминација
А.2 Клучни сценарија:
1. Фармацевтско пакување: шише со лекови / фармацевтска чинија / пикап од кеси за инфузија (силиконски вшмукувачки чаши за храна, без фрлање честички)
2. Склопување на медицински уред: хируршки инструменти/медицински катетри/парчиња за ракување со протези (прилагодлив негативен притисок, заштита од деформација)
3. Биолошка лабораторија: Петри чинија/цевка за центрифуга/пренос на картичка за реагенс (хемиски отпорна, стерилна компатибилна)
Б. Индустријата за електроника и полупроводници
Б.1 Основни барања:антистатички (106-10111Ω), прецизно позиционирање (грешка ≤0,01mm), отпорност на гребење
Б.2 Клучни сценарија:
1. Чип/полупроводник: ракување со обланда, пакување на чипови (порозна керамичка/антистатички силиконски вшмукување чаша, рамномерен негативен притисок за да се спречи кинење)
2. ПХБ/компоненти: Флексибилна ПХБ, микро компоненти (отпорници 0402) површински монтирани (тенки силиконски/гел/микро вшмукувачки чаши за да се спречи туткање/кинење)
3. Екран: LCD/OLED панел, држач за стакло на допир (висок проѕирен материјал, без дамки и гребнатини)
В. Индустријата за автомобили и автоделови
В.1 Основни барања:големо вшмукување (едновшмукување диск ≥500N), адаптација со повеќе спецификации (метал/пластика/стакло), нелизгачки
В.2 Клучни сценарија:
4. Производство на каросерија: заварување за ракување со челична плоча / рамка на врата (гума со голем дијаметар / низа со повеќе вшмукувачки чаши, текстура против лизгање)
5. Стакло / Внатрешност: Инсталација на шофершајбната, пренос на површината на коженото седиште (температурно отпорни силиконски / сунѓерчиња за вшмукување, заштита од деформација)
6. Делови: тело на цилиндарот на моторот / куќиште на менувачот (вакуум + механичка брава, против паѓање)
D. Прехранбена и пакувачка индустрија
Г.1 Основни барања:Материјал за прехранбени производи (потврден од FDA), лесен за чистење, отпорен на дробење
Г.2 Клучни сценарија:
1. Ракување со храна: печива / свежо месо / сортирање на овошје (вшмукување со сунѓер со ниска вшмукување, без мирис и лесен за перење)
2. Автоматизација на пакувањето: отворање кеса за пакување, стерилно обликување на картон (статичка елиминација/ вшмукување со повеќе точки, погодно за тенко/тврдо пакување)
Д. Логистика и магацинска индустрија
Д.1 Основни барања:ефикасна адаптација (повеќе спецификации на стоки), стабилен притисок, против паѓање
Д.2 Клучни сценарија:
1. Ракување со картони: сортирање картони за е-трговија (прилагодлива низа за вшмукување, вакуумски притисок)
2. Плоча/ролна: Пренос на ролна од дрвена плоча/пластичен филм (долга лента/прстенест вшмукување чаша, униформа адсорпција за да се спречи поместување)
F. Нова енергија и специјални индустрии
F.1 Нова енергија (литиумска батерија/пв):
1. Плоча од литиумски батерии (антистатичка порозна вшмукувачка чаша, анти-прашина), фотоволтаично стакло (голема вшмукувачка силиконска вшмукувачка чаша, без гребнатини)
F.2 Печатење и хартија
1. Заробување хартија/печатена материја (апсорбирачки хартиен материјал, мал негативен притисок за да се спречи кинење и контаминација со мастило)
III. Резиме на логиката за адаптација на јадрото
| Карактеристики на работното парче | Програма за адаптација на пипети | Соодветни индустриски сценарија |
| Тенки / Кревки / Прецизни | Силиконски/керамички материјал, микро негативен притисок, млазница за микро вшмукување | Електронски полупроводници, фармацевтски производи |
| Тешки предмети / Големи димензии | Гумен материјал, вшмукување чаша со голем дијаметар, низа со повеќе вшмукувачки чаши | Автомобили, логистички панели |
| Здравје/Превенција од загадување | Силикон за храна/медицински квалитет, структура која лесно се чисти | Лекови, храна |
| Меки / неправилни површини | Сунѓер материјал, деформабилна вшмукувачка чаша | Ентериери на автомобили, храна |
| Барања за антистатици | Антистатички силикон, јонски ветер со помош | електронски полупроводник |
